Arduino机器人小车用尼龙万向脚轮结构

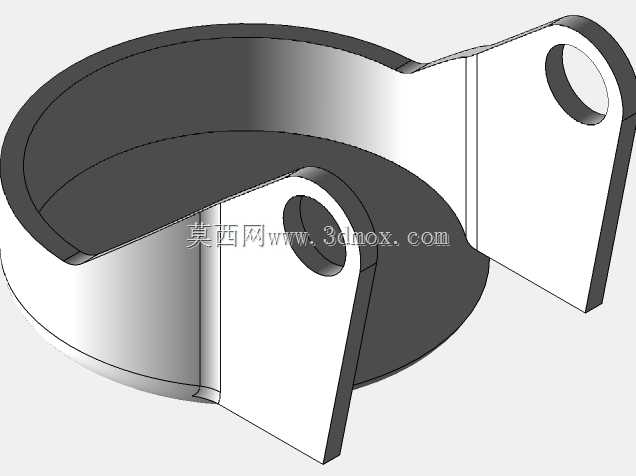

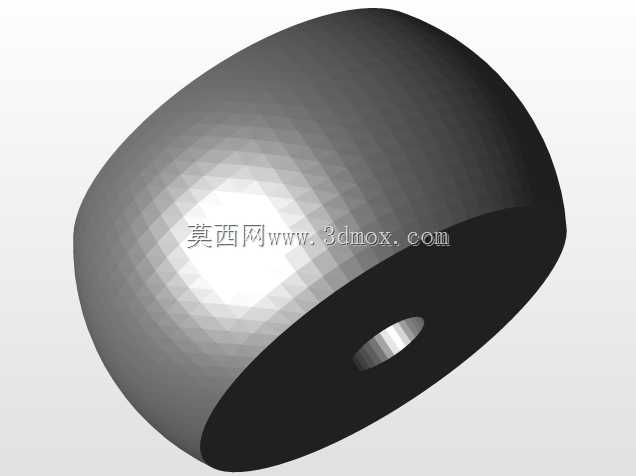

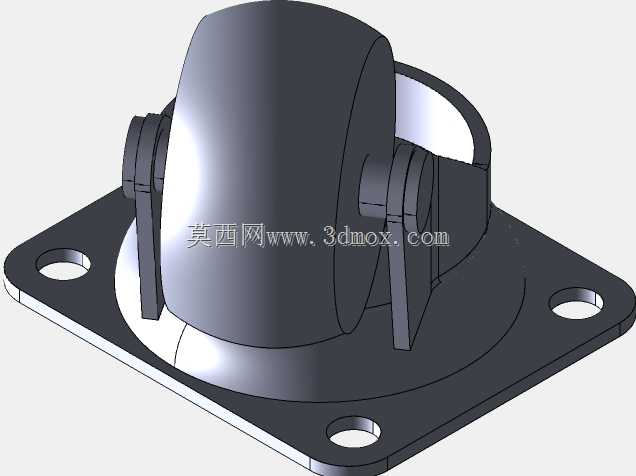

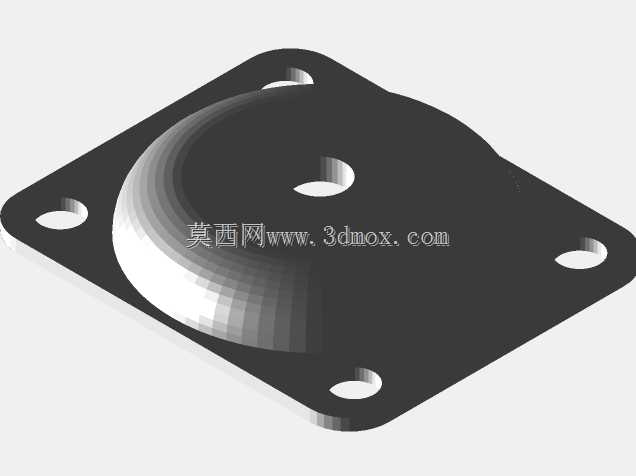

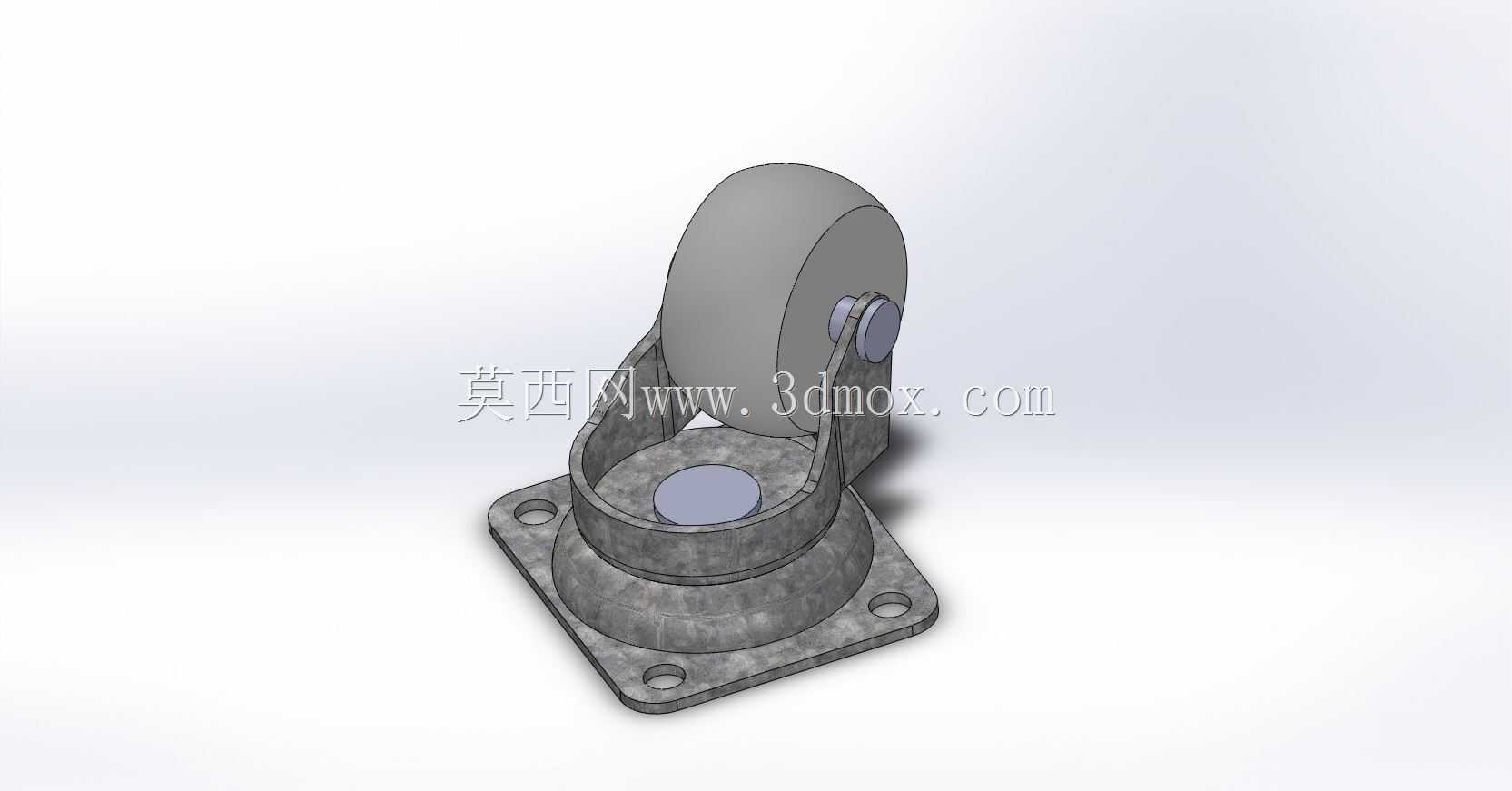

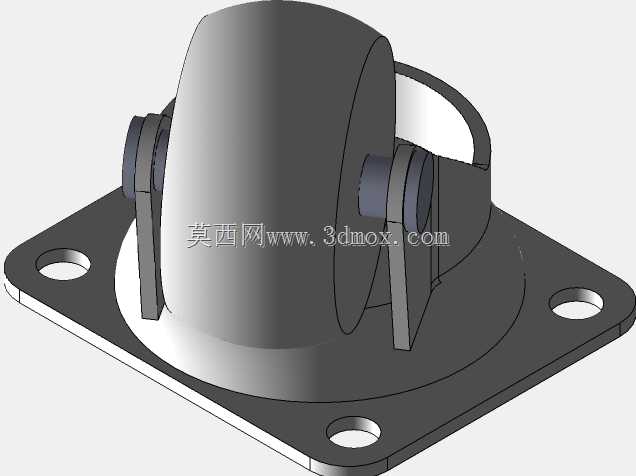

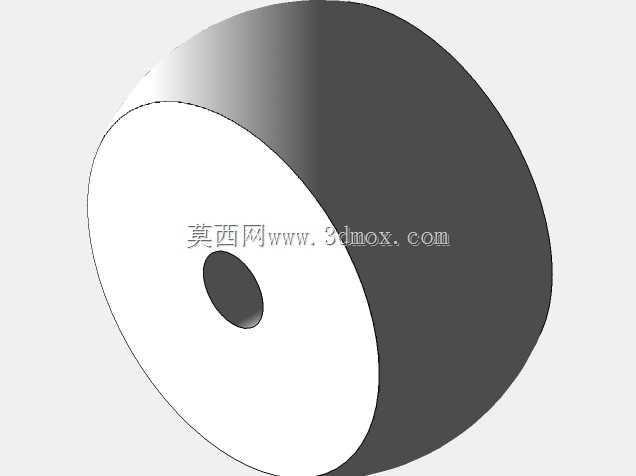

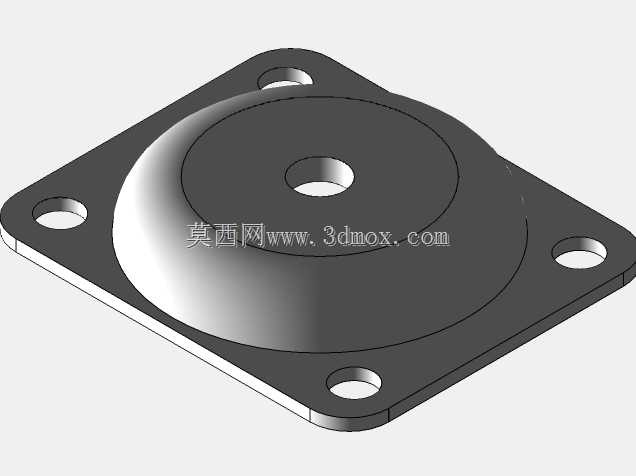

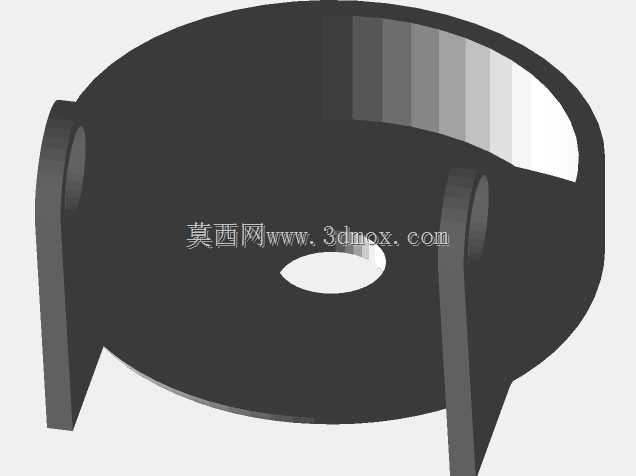

这款尼龙脚轮主要面向小型智能移动设备的行走支撑场景，尤其适配Arduino开发体系下的桌面级机器人小车、小型巡检演示装置、轻型物料转运载具等轻量化移动平台，能够为设备提供稳定的底部支撑与顺滑的转向行走能力，解决小型移动装置在平整硬质地面上的灵活移动需求，避免设备底部直接与接触面摩擦造成结构磨损，同时适配小尺寸平台的紧凑安装空间，不会占用过多的车体内部布局空间。从实际使用功能来看，该脚轮采用万向旋转结构设计，支架与安装底座之间通过回转结构连接，能够跟随设备的行进方向自由调整轮体朝向，在小车转向、变向、原地回转的过程中不会出现卡滞、别劲的问题，轮体采用尼龙材质加工，本身具备良好的自润滑特性与耐磨性能，在木质桌面、PVC地坪、光滑水泥地面等常见室内场景下滚动阻力小，运行过程噪音低，同时尼龙材质本身重量较轻，不会给小型移动平台增加过多的负载负担，搭配金属质感的支架结构，能够承受小型机器人车体加上搭载的传感器、控制板、电池等组件的总重量，长期使用不易出现轮体变形、支架松垮的问题。在设计思路上，这款脚轮采用了方形法兰安装底座的结构，底座上预留了四个对称分布的安装孔，能够直接通过螺丝与车体底板完成固定，不需要额外设计复杂的转接固定结构，降低了小型机器人的整体设计难度；轮体与支架之间通过销轴连接，轮体转动顺畅无旷量，支架的包裹式结构能够对轮体侧面形成防护，避免行进过程中杂物卡入轮体与支架的间隙造成行走故障，整体结构没有冗余的设计部件，在满足万向行走、承重支撑的核心功能前提下，尽可能压缩了整体结构体积，适配小型移动设备的紧凑布局需求。从安装边界与尺寸参数来看，该脚轮的安装固定板尺寸为38×32mm，板上的安装孔孔径为4mm，对应的安装孔间距为30×23mm，设计人员在进行车体底板设计时，只需要按照该孔位尺寸预留对应的安装过孔，就可以完成脚轮的快速装配；脚轮装配完成后的总高度为34mm，配套的尼龙轮体直径为25.5mm，这个尺寸参数能够匹配大多数小型Arduino机器人小车的底盘离地间隙设计，既不会因为脚轮高度过高导致整车重心偏高影响行走稳定性，也不会因为高度不足导致底盘底部与地面发生剐蹭，轮体的宽度也经过优化，在保证支撑稳定性的同时，尽可能减小轮体与地面的接触面积，降低滚动过程中的摩擦阻力，让小型电机能够轻松驱动整车行进，不会出现动力不足的问题。
