电机齿轮箱用开槽式编码轮结构设计

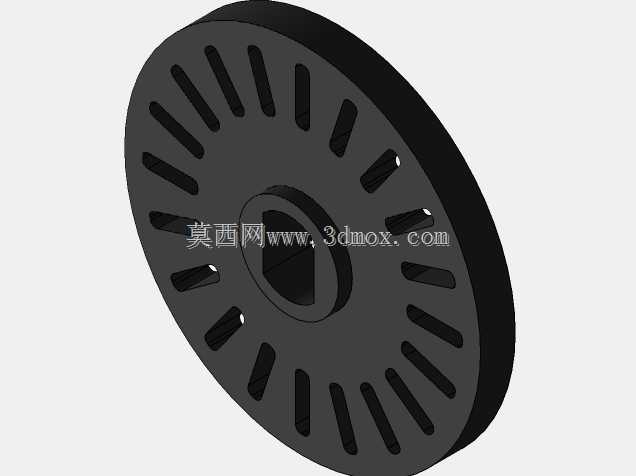

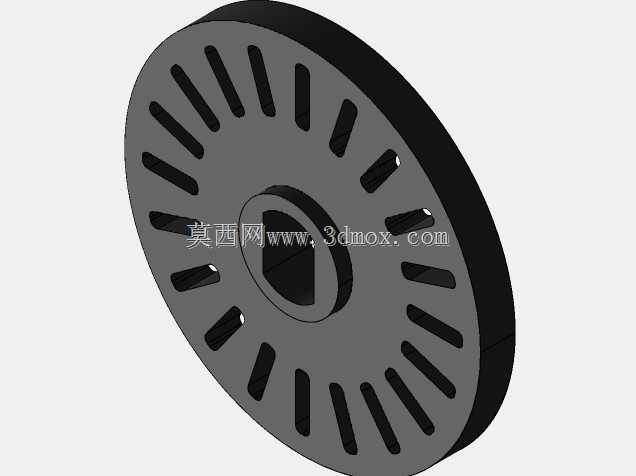

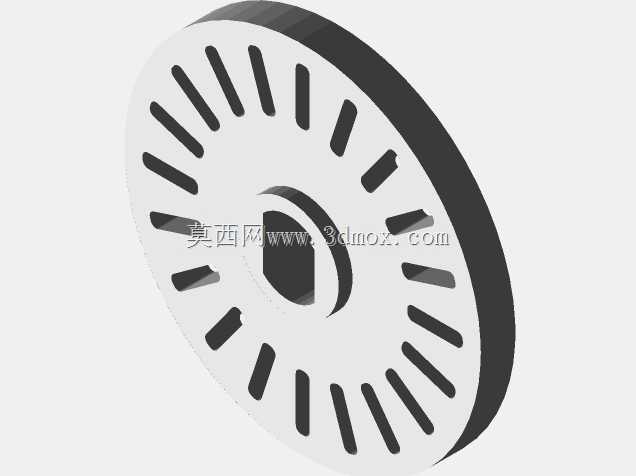

这款编码轮主要应用在汽车配套小型电机的齿轮箱传动链路中，作为转速与位置反馈的核心传感配套零件，直接套装在齿轮箱下齿轮的输出轴段上，和光电对射传感器配合完成转速脉冲采集、转子位置判定的功能，是电机闭环控制、变速箱档位逻辑判断里不可缺少的配套结构件。从实际安装场景来看，这类编码轮的安装边界需要严格匹配齿轮箱内部的预留腔室尺寸，轮体的外径不能触碰箱体内壁，中心的D型轴孔要和输出轴的扁位完全贴合，避免运转过程中出现相对滑动导致脉冲计数偏差，轮体的轴向厚度也要控制在传感器的有效检测景深范围内，保证开槽位置能稳定切断光电通路，输出规整的方波信号。设计过程中首先要确定齿槽的均匀分度，整圈的开槽数量直接对应每转输出的脉冲数，要匹配整车电控系统的计数分辨率要求，槽宽和槽间筋的宽度比例要适配光电传感器的光斑尺寸，避免出现信号串扰、丢步的问题；轮体边缘做了小倒角处理，既可以减少安装过程中对箱体内壁、传感器线束的剐蹭，也能降低高速运转时的风阻和啸叫噪音。轮体中心的轴孔台阶做了限位设计，装配时可以直接抵靠在输出轴的轴肩上，不需要额外加装轴套定位，能压缩齿轮箱内部的轴向安装空间，适配小型化电机齿轮箱的紧凑布局需求。轮体的材质选用耐磨工程塑料，自重较轻，不会给输出轴增加额外的转动惯量，长时间运转下槽型边缘也不会因为粉尘堆积出现检测失效的问题，表面做哑光黑处理，能减少齿轮箱内部的光线反射，避免杂光干扰光电传感器的信号采集。在实际装车应用里，这类编码轮和下齿轮同步运转，传感器通过检测槽口的通断频率换算出输出轴的实时转速，把信号反馈给电机控制器，就能实现电机输出扭矩的动态调整，也能给变速箱的换挡逻辑提供实时的转速差数据，避免换挡打齿、动力衔接顿挫的问题；设计时还要考虑轮体的动平衡，所有开槽沿圆周方向完全等距分布，重心落在中心轴线上，高速运转时不会出现额外的径向跳动，既可以延长输出轴轴承的使用寿命，也能避免因为轮体抖动导致的传感器检测误差。轮体背面做了浅凹槽的减重设计，在保证整体结构强度的前提下进一步降低自重，同时凹槽可以容纳齿轮箱内飞溅的少量润滑脂，避免润滑脂附着在槽口位置遮挡光路，影响信号检测的稳定性。
