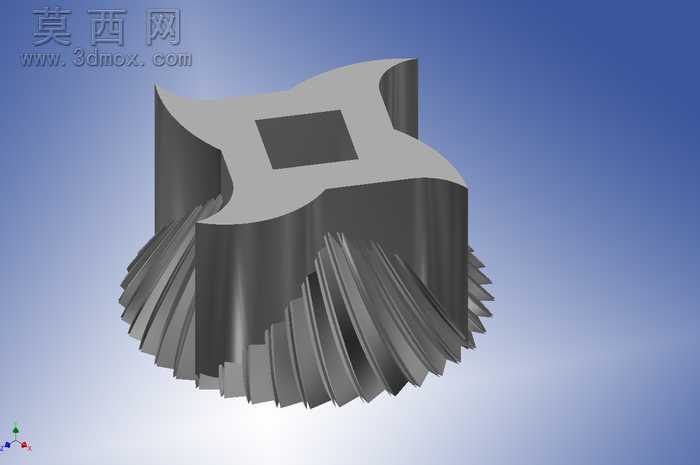

手动胡椒研磨器核心旋转磨头结构

本作品为手动胡椒研磨器的核心旋转磨头三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先针对磨头的功能需求拆解结构模块：上部为带方形驱动孔的星形施力端，下部为带斜向研磨齿的锥状磨腔结构。建模过程中先绘制上部星形结构的截面草图，通过拉伸凸台生成基础实体，对星形的四个弧边做圆角过渡处理，避免应力集中的同时匹配手动旋转时的施力手感，中心的方形驱动孔采用拉伸切除命令生成，尺寸严格匹配常规研磨器的旋转驱动轴公差要求。下部的锥状斜齿结构是建模的核心难点，首先绘制圆锥基体的旋转截面，通过旋转凸台生成锥面基础，随后绘制单个斜齿的齿形截面，沿锥面的螺旋引导线进行扫描切除，再通过圆周阵列命令均匀排布所有研磨齿，齿形的倾斜角度经过反复调整，确保研磨过程中胡椒颗粒能够顺着齿槽间隙逐步进入研磨区域，通过齿间间隙的逐级缩小实现颗粒从粗到细的研磨效果。材质渲染阶段，整体结构赋予哑光磨砂金属材质，模拟不锈钢基材的表面质感，对齿面的切削边缘做轻微的高光处理，还原机加工后的金属棱边质感，上部星形结构的顶面做细微的拉丝纹理处理，提升手动接触时的摩擦力表现。结构设计上充分考虑手动研磨的受力特性，上部星形结构的外伸弧边刚好适配手指捏合施力的角度，下部锥齿的齿根位置做加厚处理，避免长期研磨受力出现齿根断裂的问题，中心驱动孔与下部锥齿保持严格的同轴度，确保旋转过程中磨头与配套磨腔的间隙均匀，不会出现卡滞或者研磨粗细不均的问题。整体建模过程中所有特征均保留完整参数，可根据不同规格的研磨器尺寸需求快速调整整体直径、齿形角度、驱动孔尺寸等参数，适配不同容量、不同研磨精度要求的手动胡椒研磨器产品开发需求，模型的装配间隙预留0.1mm的公差带，能够直接对接后续的结构验证与开模生产环节。
