新型节气门阀体结构三维设计作品

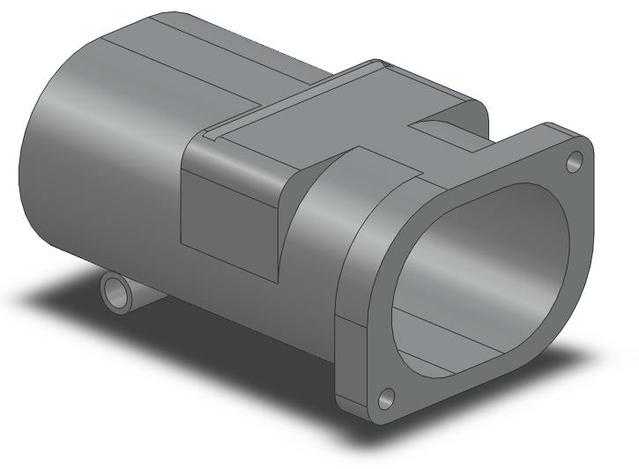

本作品为节气门阀体的创新结构三维设计，建模阶段依托主流三维机械设计软件完成全参数化建模流程，首先基于进气流量控制的核心功能需求梳理整体结构逻辑，确定主体采用筒状主腔结合侧置接口的整体布局。建模过程中优先保证主进气通道的内壁曲面顺滑度，通过放样、扫掠等特征命令构建主腔体的变径结构，针对法兰安装端的安装孔位、定位凸台采用阵列特征完成对称结构创建，侧置的小直径管路接口通过凸台拉伸与抽壳组合命令实现，确保接口与主腔体的过渡区域无应力集中的尖锐棱角。材质渲染阶段采用哑光金属灰的工业铸件材质表现，还原铝合金压铸件的细腻磨砂质感，对腔体内部的结构棱线做轻微的倒角高光处理，既清晰展示内部流道的结构形态，也符合机械零部件的真实材质表现。结构设计上区别于传统蝶阀式节气门的结构思路，核心设计目标是在保证进气流量控制精度的前提下，优化进气通道的气流走向，消除传统结构中存在的局部气流阻滞问题，主腔体的法兰端采用椭圆型安装面配合双定位孔设计，保证与进气歧管对接时的密封贴合度，侧置的接口用于适配怠速进气或传感器安装需求，整体壁厚遵循均匀化设计原则，避免压铸成型过程中出现缩孔、变形等工艺缺陷。设计过程中反复调整主通道的过渡圆弧参数，通过结构优化减少气流在腔体内的紊流产生，兼顾高速进气工况下的流通效率与低负荷工况下的气流稳定性，所有结构特征均做了适配量产工艺的圆角处理，避免出现加工难度过高的尖锐结构，整体模型的结构细节完整，可直接用于结构验证、工艺分析或教学演示场景，清晰展现了节气门阀体从功能需求到三维结构落地的完整设计逻辑。
