多关节工业机械臂结构设计展示

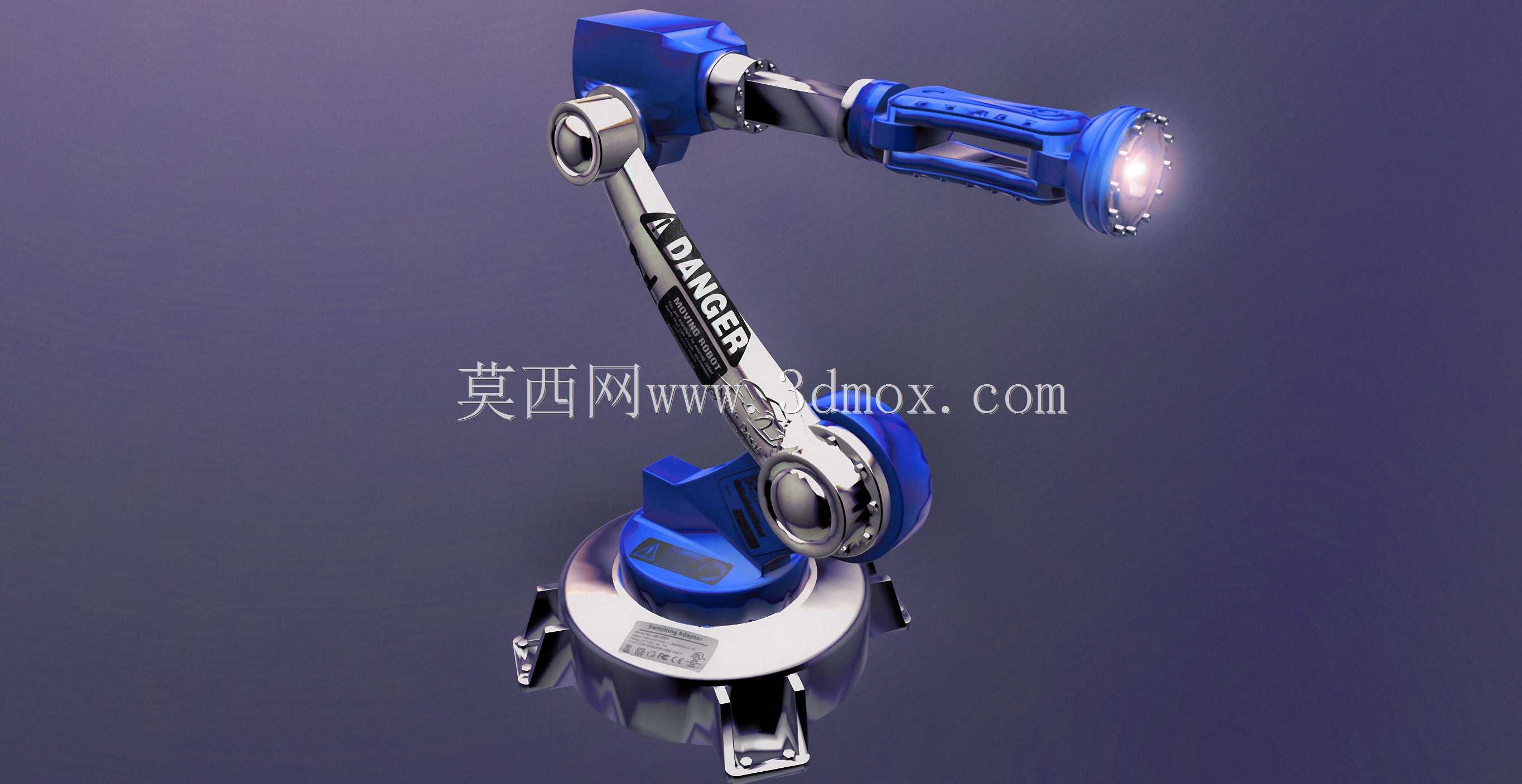

这款多关节机械臂主要面向3C电子装配、汽车零部件上下料、精密工件搬运、焊接辅助等工业生产场景，可适配自动化生产线的柔性作业需求，替代人工完成重复性高、定位精度要求严苛、存在作业风险的工位操作，能够在狭小的工位空间内完成多维度的动作调整，适配不同生产节拍的作业要求。从功能特性来看，该机械臂采用六轴串联关节布局，底座可实现360度水平回转，大臂、小臂关节具备大角度俯仰调节能力，末端腕部可实现旋转与角度微调，整体动作覆盖范围可满足常规工位的作业半径需求，末端预留标准安装接口，可快速更换夹爪、焊枪、吸盘、打磨头等不同执行末端，适配搬运、焊接、打磨、装配、涂胶等多类作业任务，关节处的密封结构设计可适配车间内多粉尘、少量切削液飞溅的作业环境，提升设备在复杂生产场景下的适应能力。在设计思路上，整体结构优先考虑运动过程中的动平衡表现，大臂与小臂采用轻量化的结构设计，在保证结构刚性的前提下降低运动部件的自重，减少关节驱动负载，提升运动响应速度与定位稳定性；关节连接处采用高刚性的回转支撑结构，保证反复启停、变负载作业下的结构精度保持性，臂身表面的警示标识布局符合工业设备安全设计规范，可直观提示作业人员设备运动范围，规避生产安全风险。从安装边界来看，该机械臂采用底座法兰式安装结构，安装时需在生产线工位预留匹配的安装平面，保证底座固定后的水平度，设备安装后需预留足够的安全运动空间，避免臂身运动过程中与周边工装、线体护栏发生干涉，作业范围内需规避人员常驻操作位，配套设置安全防护栏与安全光栅触发区域，保障生产作业安全。整体结构的管线布局采用内置走线设计，避免运动过程中管线与周边设备发生剐蹭磨损，提升设备长期运行的可靠性，臂身的流线型外壳设计既可以对内部传动、驱动部件形成有效防护，也便于日常生产过程中的表面清洁维护，适配现代化生产车间的设备外观要求。
