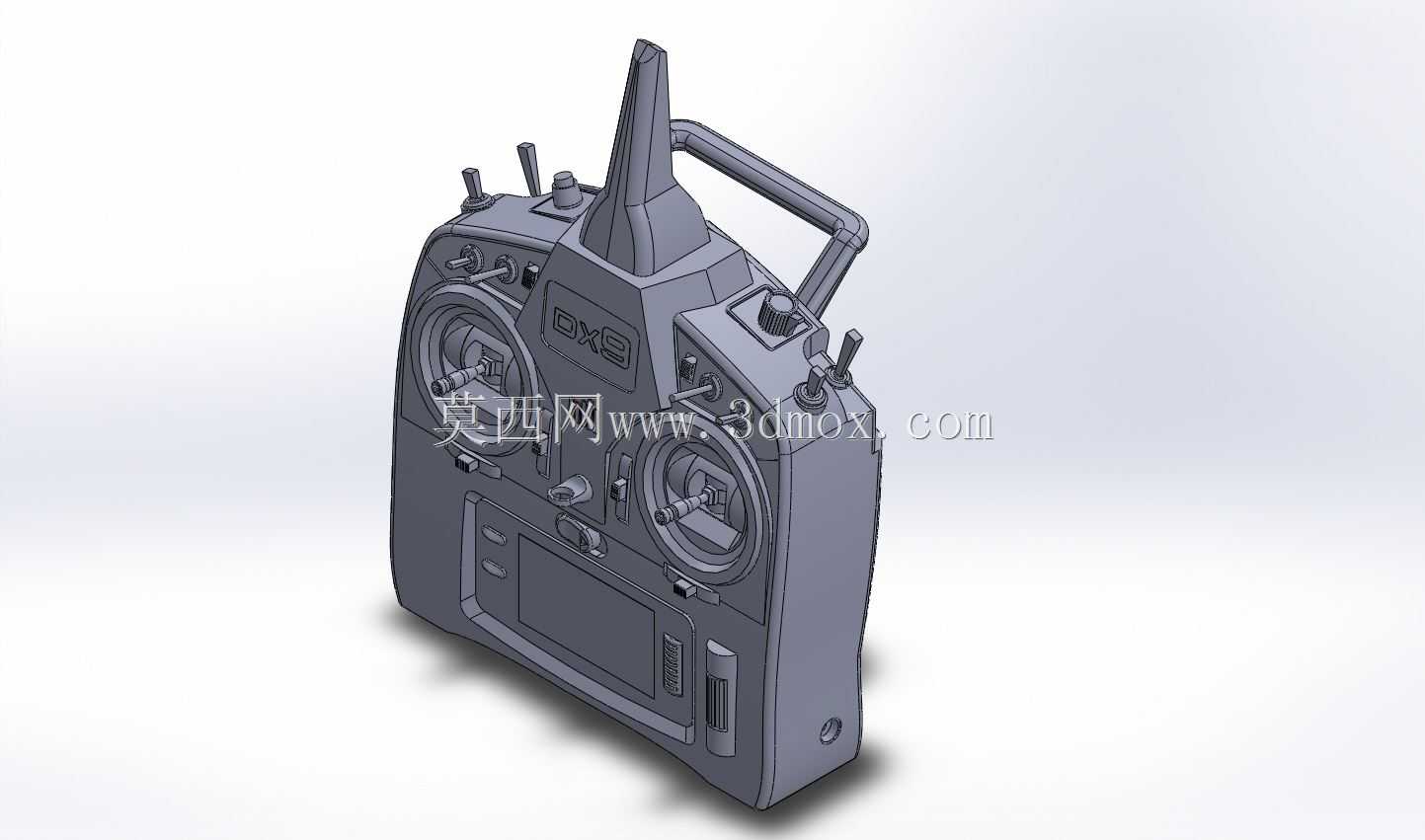

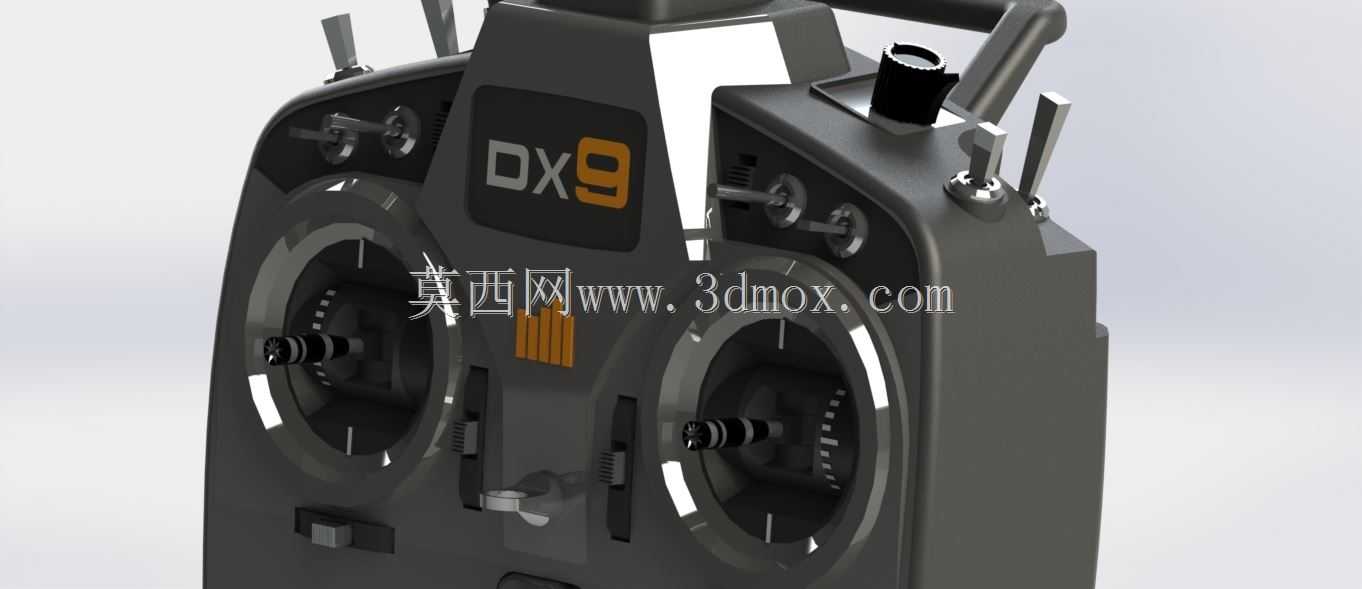

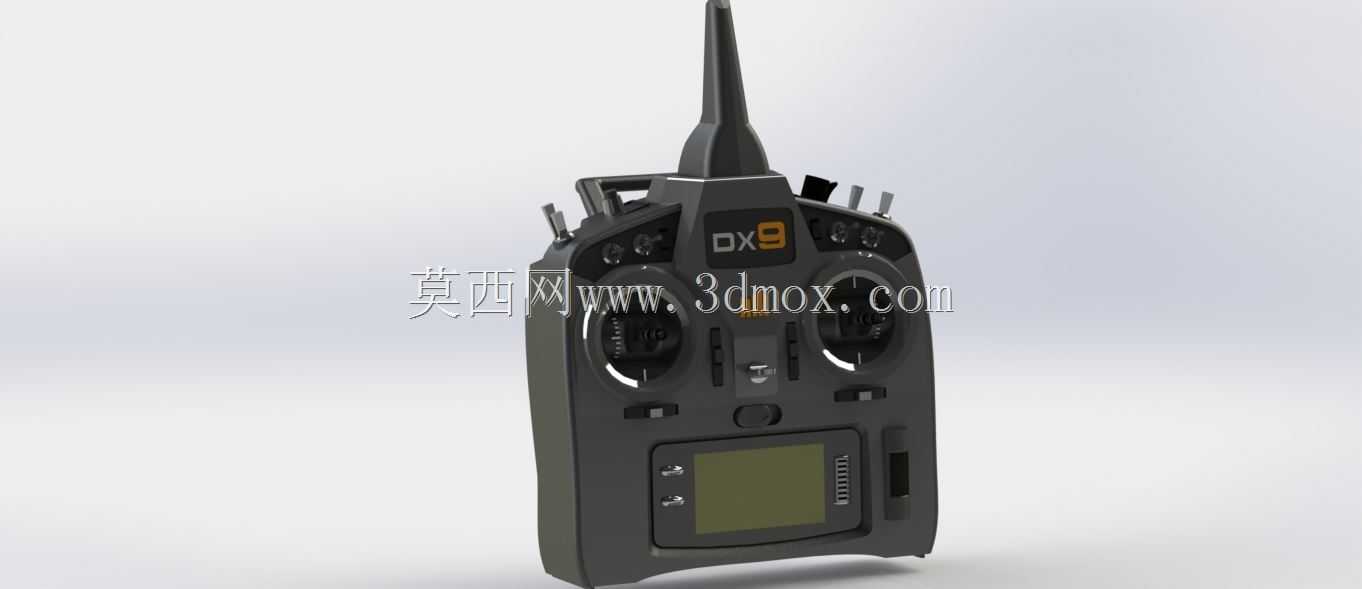

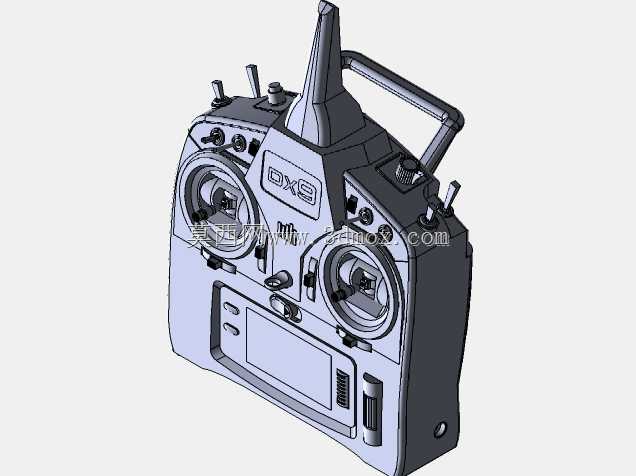

DX9九通道航模频谱遥控器外观结构设计

这款九通道频谱遥控器是面向航模操控领域开发的手持操控终端，核心应用场景覆盖固定翼航模、多旋翼无人机、仿真车模船模等各类需要高精度多通道信号控制的模型操控场景，同时也可作为小型工业巡检无人机、教学实验无人机的地面操控端使用，能够为操控者提供稳定的信号传输与精准的指令输入通道，满足从入门休闲飞行到专业竞技航模赛事的操控需求。设备实际用途是将操控者的摇杆、开关、旋钮输入的操控指令，通过内置的2.4G频谱射频模块转换为无线信号传输至接收端，实现对模型设备的油门、方向、俯仰、横滚以及各类辅助功能通道的实时控制，同时可通过自带的显示屏实时反馈接收端信号强度、电池电压、模型参数配置等关键信息，帮助操控者实时掌握设备运行状态。产品功能特性上，采用双霍尔摇杆设计，能够提供顺滑无虚位的操控手感，长时间使用也不会出现电位器磨损导致的精度下降问题；机身顶部布置多组两段式、三段式拨杆开关与旋钮，可自定义映射各类飞行模式切换、增益调节、功能触发等指令，充分利用九通道的信号传输能力；背部设计有符合人体工学的弧形握把，贴合手掌自然握持曲线，长时间户外操控也不易产生手部疲劳；顶部外置高增益天线，可调整角度优化信号发射方向，提升复杂环境下的信号覆盖稳定性。产品设计思路围绕手持操控的人机交互逻辑展开，将高频操作的摇杆布置在机身正面中下区域，适配双手拇指自然操作的活动范围，将需要盲操作的拨杆开关布置在机身顶部靠前区域，方便操控者在视线不离开模型的情况下通过食指完成开关操作；显示屏布置在摇杆下方居中位置，方便操控者快速瞟视获取参数信息，同时屏幕做了内凹设计，避免日常放置时刮花屏幕表面；电池仓设计在机身背部握把内部，平衡整机前后重量分布，避免头重脚轻影响握持手感。外形尺寸上，整机宽度控制在180mm以内，高度含天线约220mm，握把处厚度约45mm，适配绝大多数成年使用者的手掌握持尺寸，安装边界上，机身背部预留有挂绳安装孔，可搭配颈挂绳使用减轻长时间持握的负重，侧面预留有教练线接口与数据接口，可实现教练带飞、固件升级、参数配置等扩展功能，机身所有外部按键与接口都做了防误触的凸起防护设计，避免户外携带过程中误碰按键改变参数设置。
