卧式平床身数控车床结构三维设计

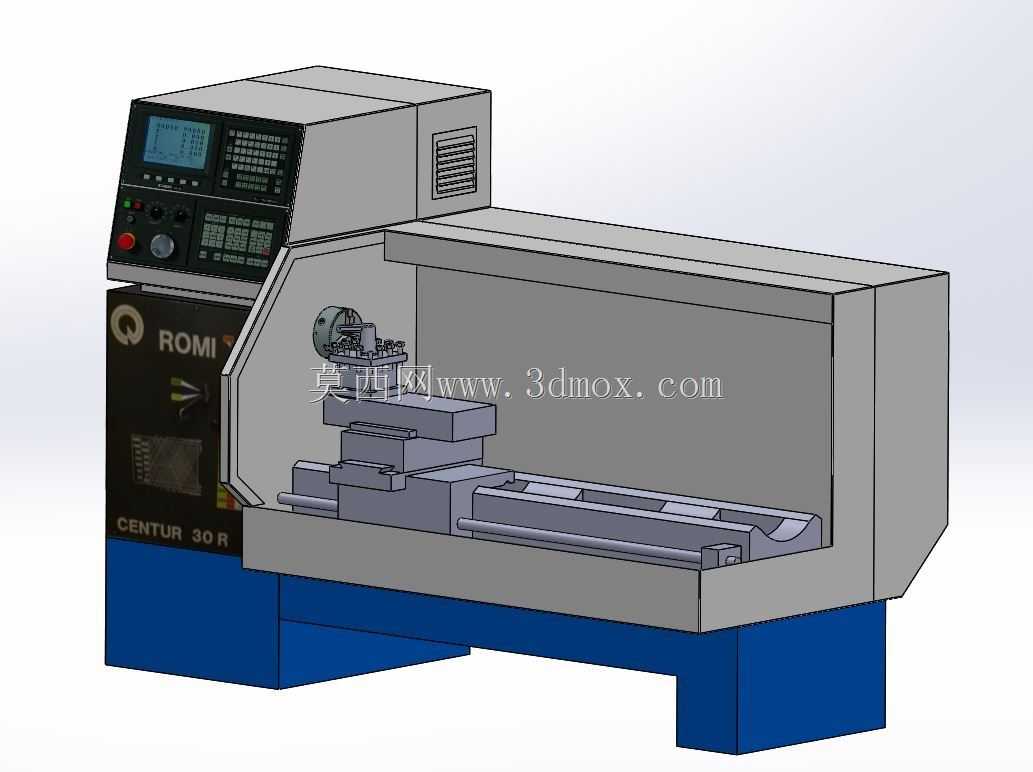

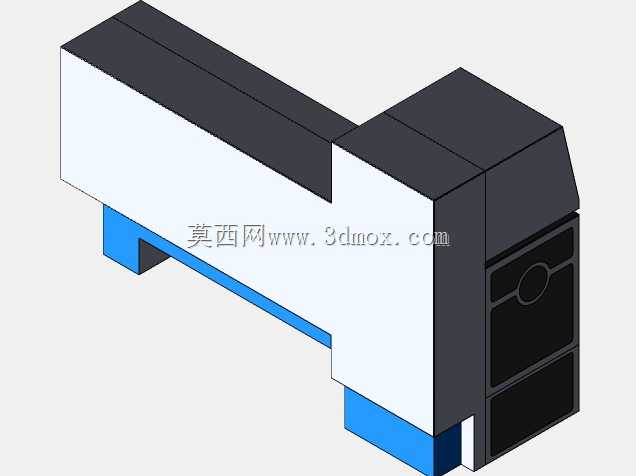

这款卧式数控车床的三维设计，完全围绕中小批量精密机械加工车间的实际生产场景搭建，可覆盖轴类、盘类零件的外圆、内孔、螺纹、锥面、复杂回转曲面的全工序车削加工，适配通用机械制造、汽车零部件加工、五金配件生产、小型精密零件加工等多类生产场景，能够替代普通卧式车床完成高精度、高一致性的批量加工任务，大幅降低人工操作的技能依赖与加工误差。从功能特性来看，该设计完整还原了数控车床的核心功能模块：左侧集成式操作柜搭载了数控系统操作面板、进给倍率调节旋钮、主轴控制按钮与急停装置，操作面板的倾斜角度完全按照人机工程学要求设定，操作人员站立在设备前方时无需过度俯身或抬手即可完成所有参数调整与操作指令输入，有效降低长时间操作的疲劳感。床身部分采用平床身结构设计，内部预留了足够的排屑空间，床身导轨的安装基准面做了加厚处理，能够承载大重量工件加工时的切削载荷，避免长期使用出现导轨变形影响加工精度。主轴箱区域预留了卡盘安装位与主轴传动机构的装配空间，可适配三爪自定心卡盘、四爪单动卡盘等常用装夹夹具，满足不同形态零件的装夹需求。刀架部分采用卧式电动刀架布局，可同时安装多把车削刀具，加工过程中可根据程序指令自动完成换刀动作，无需人工停机换刀，有效缩短单件加工的辅助时间。床身下方的分体式支撑底座做了加宽设计，底座与地面接触的底面预留了地脚螺栓安装孔，设备安装时可通过地脚螺栓调整水平度并牢牢固定在车间混凝土地面上，避免高速重切削时设备出现晃动位移。在设计思路上，该模型优先考虑了设备的加工实用性与装配合理性：所有外部钣金护罩的开合位置都预留了足够的操作空间，前部的半开放防护舱既可以阻挡切削过程中飞溅的切屑与切削液，又不会影响工件装拆与加工过程的观察；侧面的散热通风口位置避开了切削液飞溅的区域，既能够保证电气柜内部的热量及时散出，又能避免切削液进入电气柜造成元器件损坏。整体外形的长宽高比例完全参考同规格量产数控车床的实际尺寸设定，安装边界充分考虑了车间设备布局的需求，设备左右两侧预留了足够的维护开门空间，后方预留了电气线路、切削液管路的排布空间，前方预留了操作人员的站立操作与工件周转空间，完全符合机械加工车间的设备布局规范，可直接用于车间布局规划、设备操作培训、机床结构教学等场景，也可作为数控车床改造、专用机床定制开发的基础结构参考。
