相机机身精密注塑成型模具结构设计

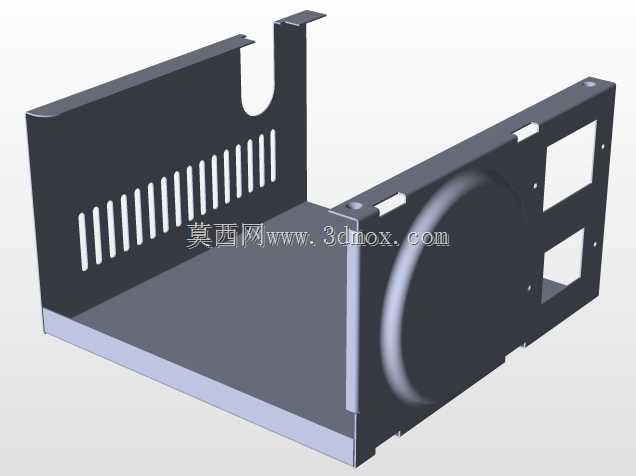

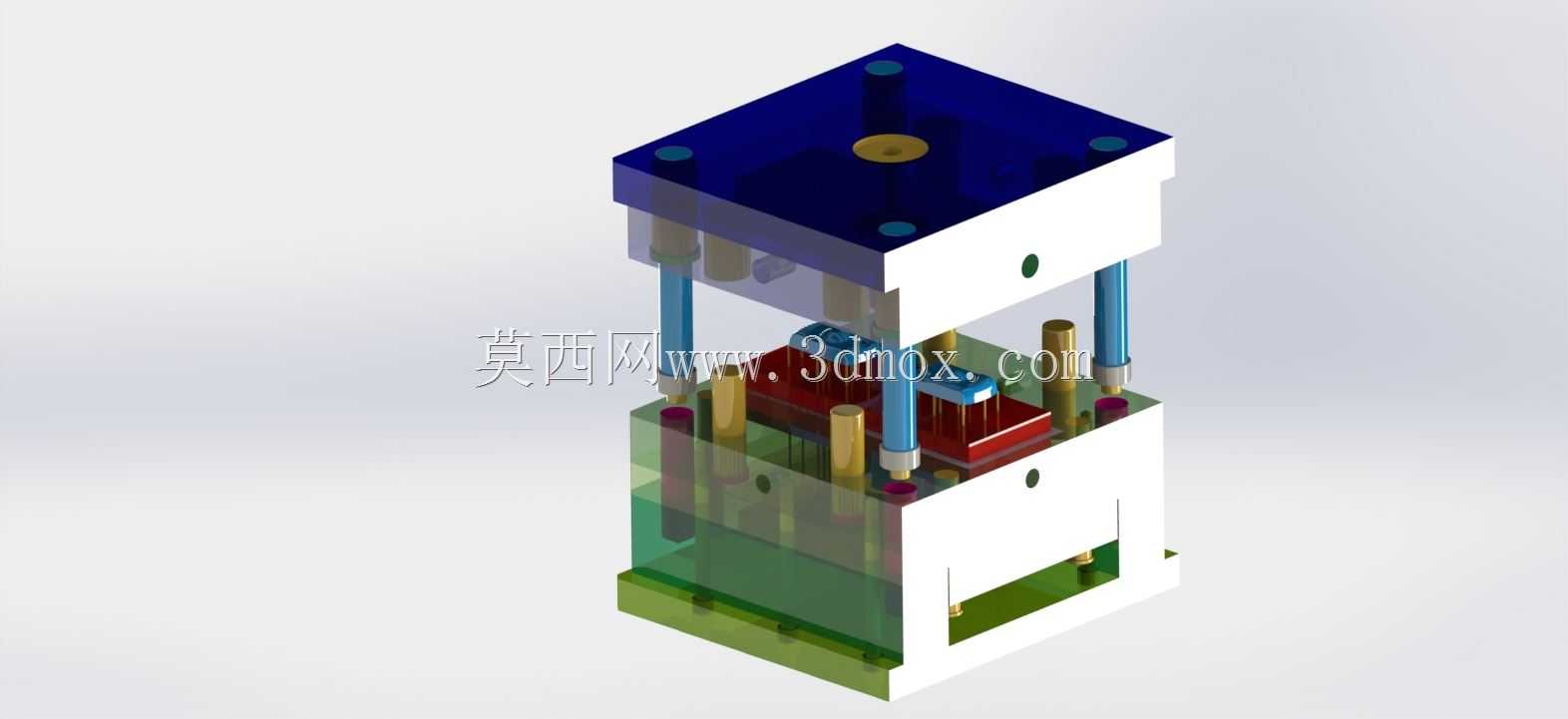

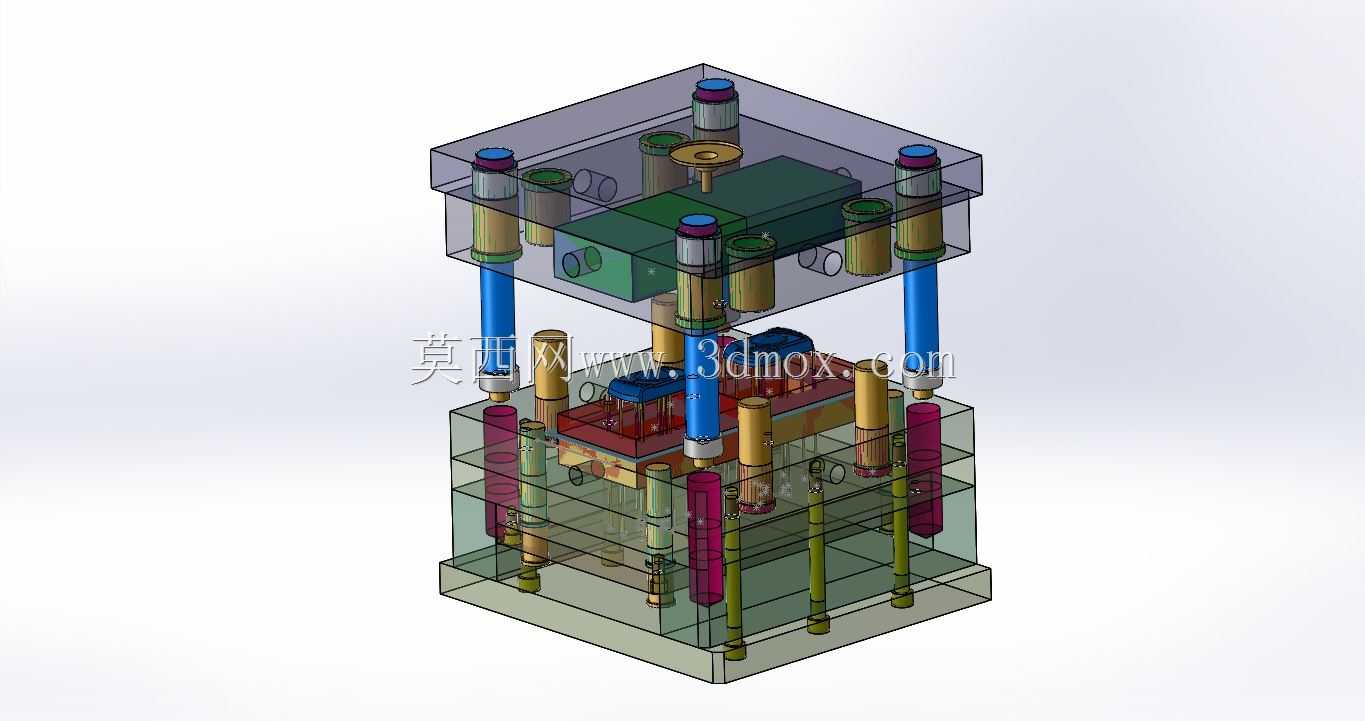

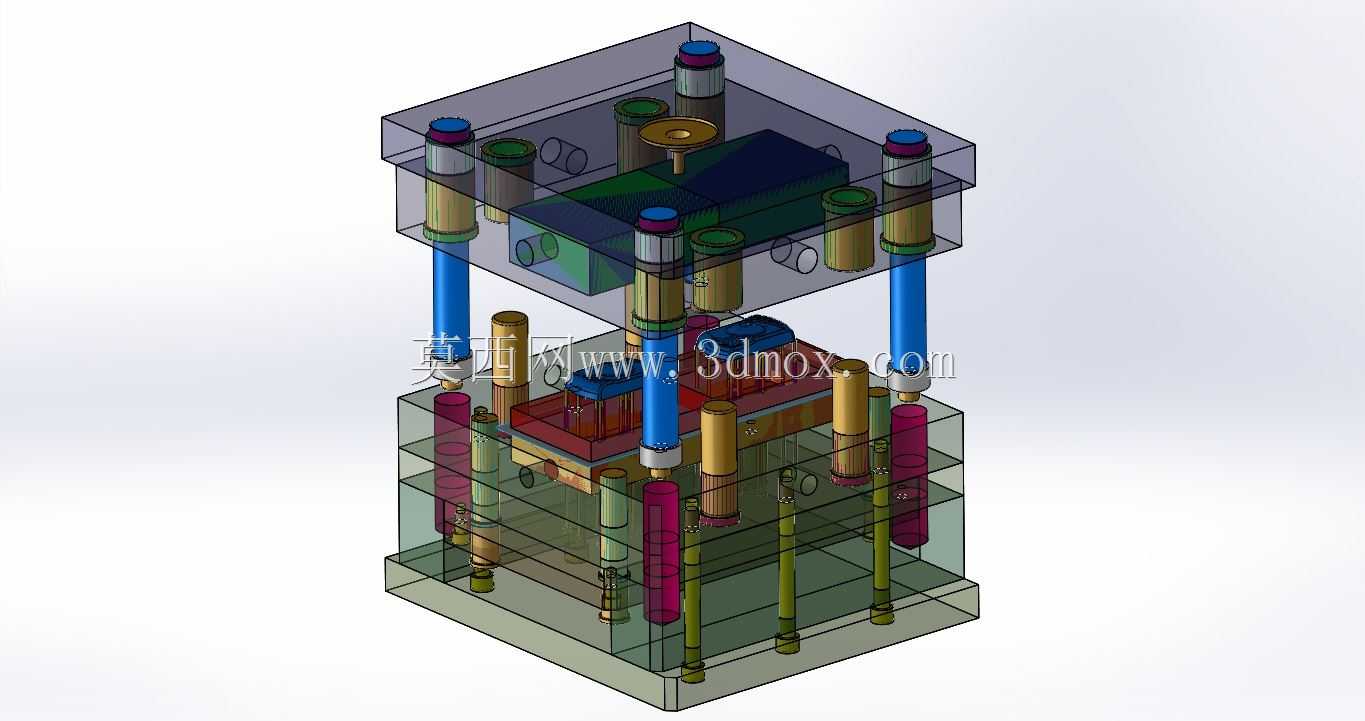

这套模具面向消费电子领域相机机身构件的批量注塑生产场景，主要适配中小型卧式注塑机的安装使用需求，用于成型带复杂曲面、多安装卡扣位与内部支撑筋的相机机身塑料壳体，可稳定生产具备高精度装配尺寸、良好外观质感的相机机身塑件，满足消费数码产品对构件尺寸精度、外观一致性与批量生产稳定性的严苛要求。在实际生产场景中，该模具可适配常用的工程塑料注塑加工，完成相机机身从熔融塑料填充到冷却定型、顶出脱模的完整成型流程，有效降低单塑件的成型周期，提升批量生产的良品率，适配相机产品迭代过程中机身构件的量产需求。从功能特性来看，模具采用标准两板模改良结构，设置了均衡的浇注流道布局，能够让熔融塑料均匀填充型腔各个区域，避免出现缺胶、熔接痕、翘曲变形等常见注塑缺陷；模架搭配了精准的导柱导套定位结构，合模过程中可保证上下模的同轴度，避免型腔错位导致的塑件尺寸超差；内部设置了多回路冷却水路，可在成型过程中快速带走热量，让塑件均匀冷却收缩，保障机身壳体的尺寸稳定性；顶出结构采用多顶针均衡布局，顶出力均匀分布在塑件非外观面，避免顶出过程中出现顶白、顶穿、变形等问题，同时不会在塑件外观面留下顶出痕迹，满足相机机身的外观质量要求。设计过程中，首先围绕相机机身的三维结构进行分型面的合理选取，分型面沿塑件外观面的最大轮廓线设置，既方便开模后塑件的顺利脱出，也能最大程度减少合模缝对塑件外观的影响；针对相机机身内部的多处卡扣、支撑筋结构，设计了对应的小型芯镶件，既方便加工过程中的精度控制，也便于后续生产中出现磨损时快速更换易损件，降低模具维护成本；模架整体采用上下分层的结构布局，从上到下依次设置定模座板、定模板、动模板、动模座板，配套的导柱、复位杆、紧固螺丝均按照标准模架规格选型，保证模具的通用互换性；安装边界方面，模具整体外形适配常规200吨级卧式注塑机的拉杆间距、安装螺孔位置与开模行程要求，浇口套尺寸匹配注塑机射嘴的通用规格，顶出孔位置适配注塑机的顶杆布局，无需额外改装即可快速上机安装调试。整套模具的结构紧凑，各运动部件动作顺畅无干涉，冷却与排气布局合理，能够在连续批量生产过程中保持稳定的成型精度，生产出的相机机身塑件可直接进入后续的表面处理与装配工序，无需大量的后处理修整工作，有效提升消费电子构件的生产效率。
