层叠式精密注塑模具结构设计

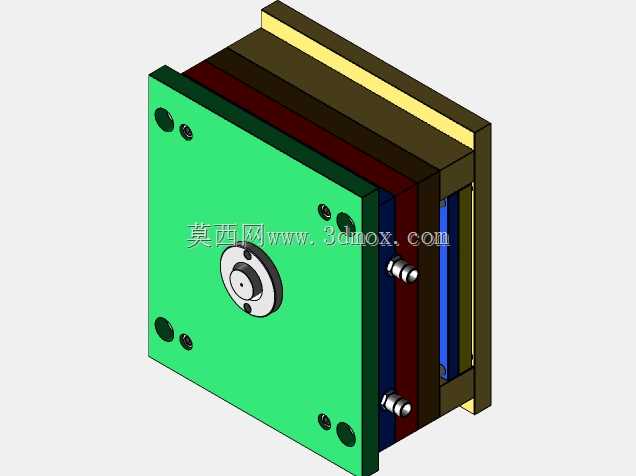

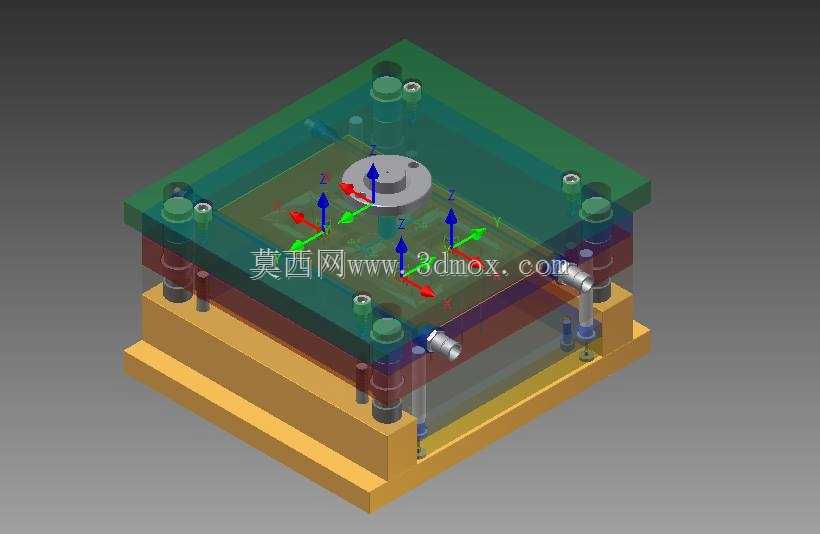

该模具属于典型的两板模层叠结构，主要应用于中小尺寸热塑性塑料件的批量注塑成型场景，常见于消费电子外壳、小型家电结构件、日用塑胶配件的生产环节，适配卧式注塑机的安装工位，可直接配套常规规格的注塑机料筒与锁模机构使用。整套模具采用标准化模架叠加定制化成型镶件的设计思路，外侧绿色面板为定模固定板，直接对接注塑机的定模安装面，中心位置设置主流道衬套，用于对接注塑机喷嘴，将熔融塑料导入模具内部流道。模具分层排布的不同色板分别对应定模板、动模板、支承板、垫块与动模固定板，各层板件之间通过内六角螺钉完成锁紧固定，板件边缘设置的多组导柱导套组件承担合模导向功能，保证动定模开合过程中无错位偏移，避免成型型腔出现错边导致塑件报废。模具侧面设置的多组限位螺钉与复位弹簧，用于控制开模行程，同时保证顶出机构在合模前完成复位，避免顶杆与型腔发生碰撞干涉。内部型腔区域根据目标塑件的结构特征设计了对应的成型镶件，冷却水道沿型腔周边均匀排布，可在注塑保压完成后快速带走热量，缩短塑件冷却定型周期，提升整体生产效率。模具整体外形方正，安装边界符合常规注塑机的模厚要求与拉杆间距范围，无需额外改装即可快速上机调试，各易损部件均采用标准化快拆设计，日常维护更换镶件、顶杆等配件时无需整体拆解模架，可大幅减少设备停机维护的时间成本。整套结构兼顾了成型精度与生产实用性，流道布局平衡，可保证多腔进料时各型腔填充压力一致，减少塑件飞边、缺胶、翘曲等成型缺陷，适配聚丙烯、ABS、聚苯乙烯等多种常用热塑性材料的注塑加工需求。
