木材加工多轴数控刨床设备结构

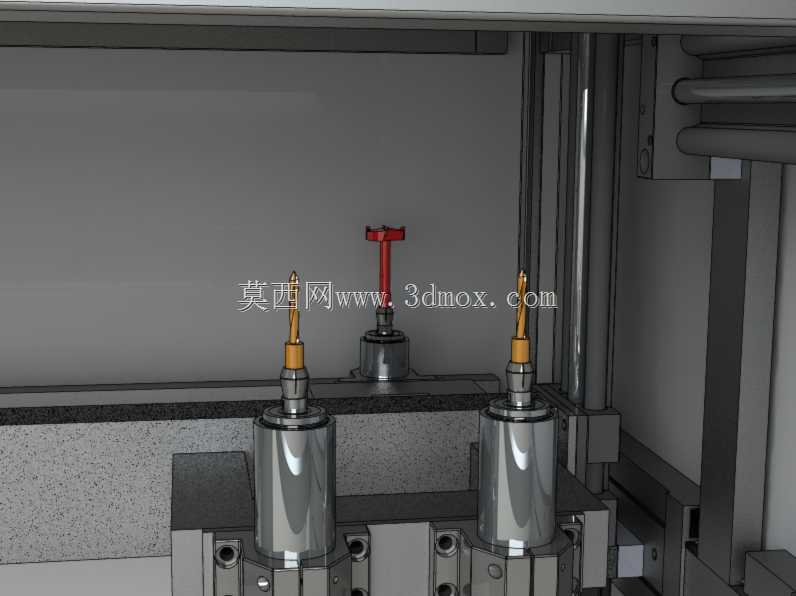

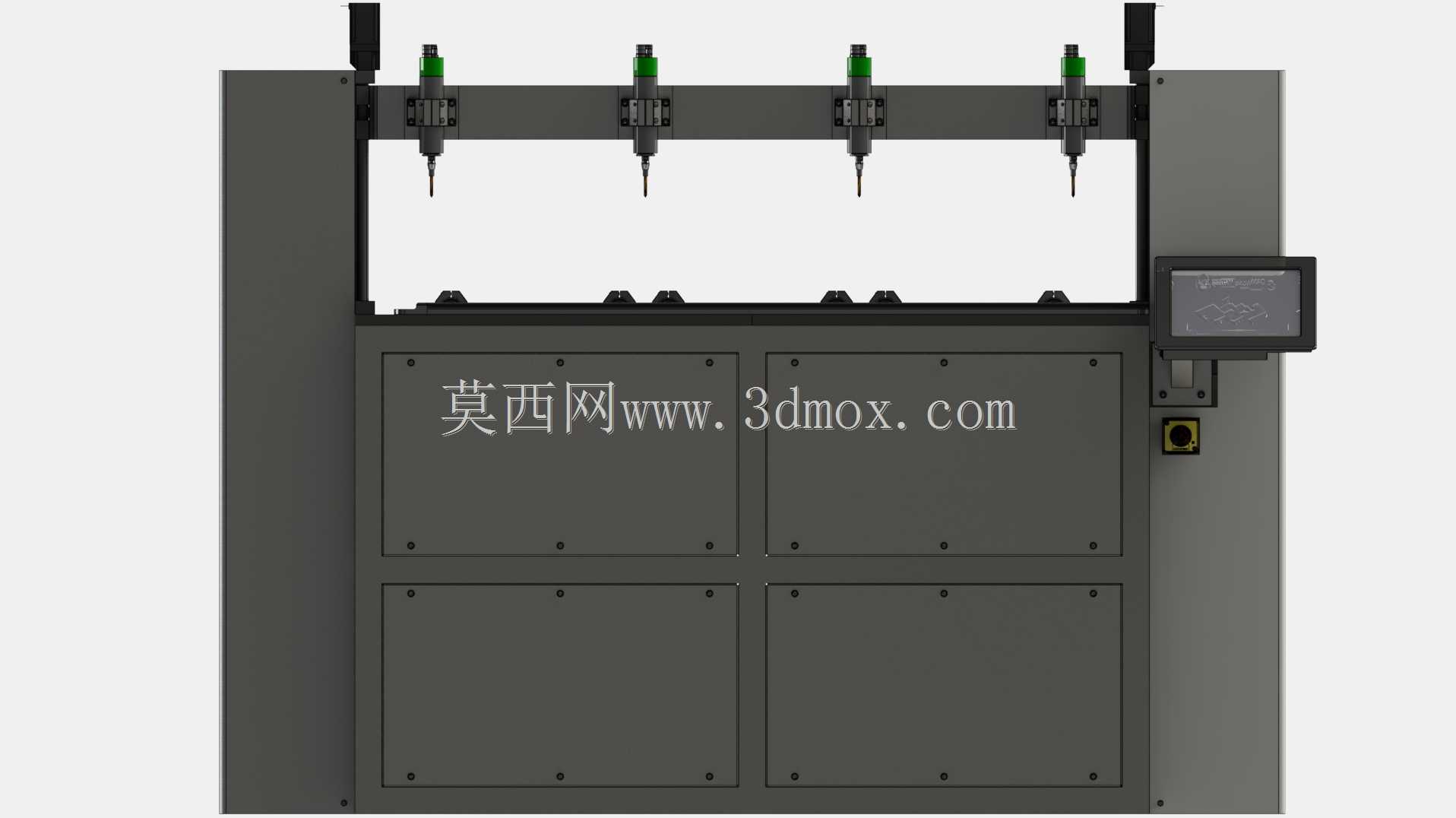

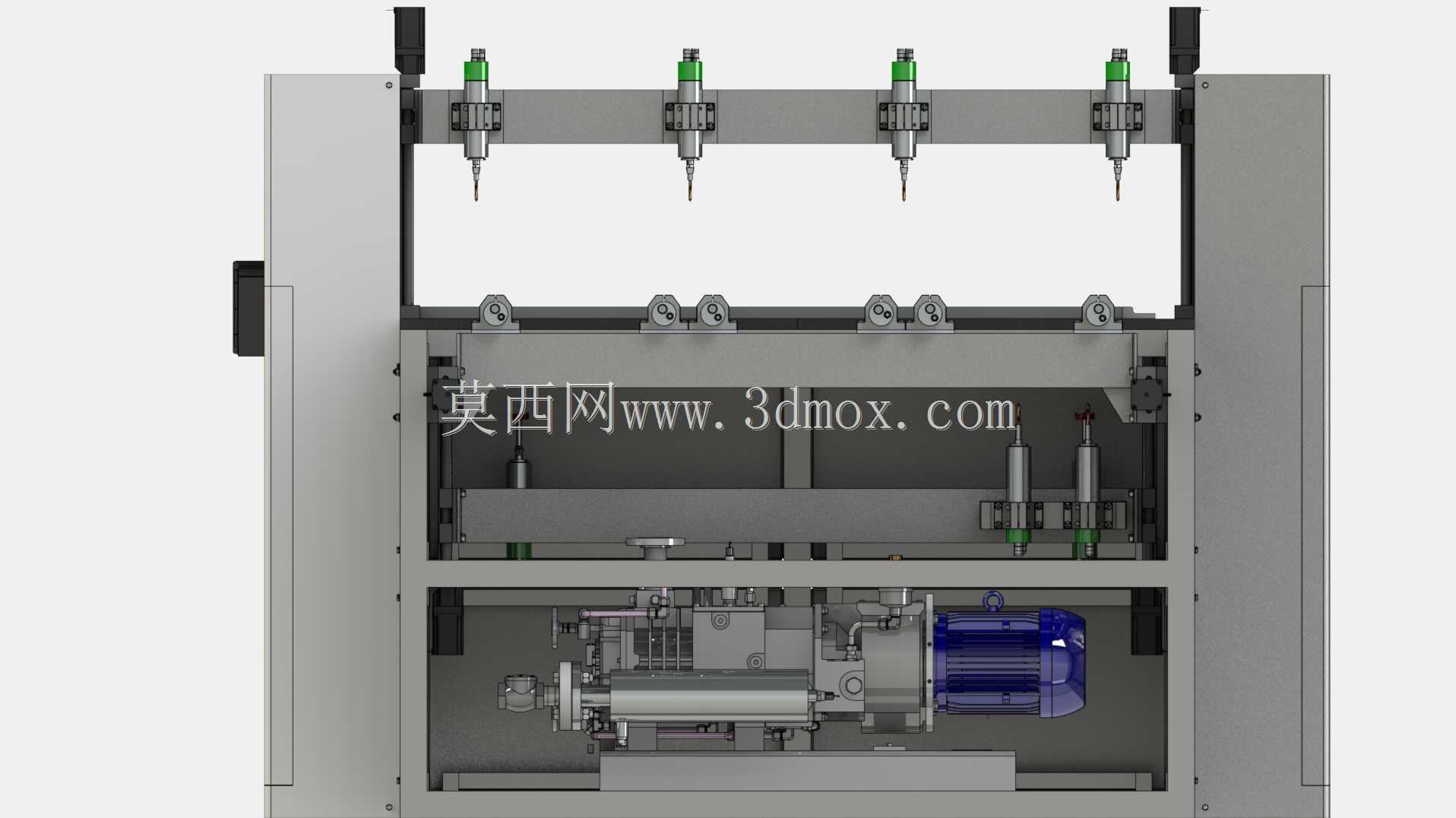

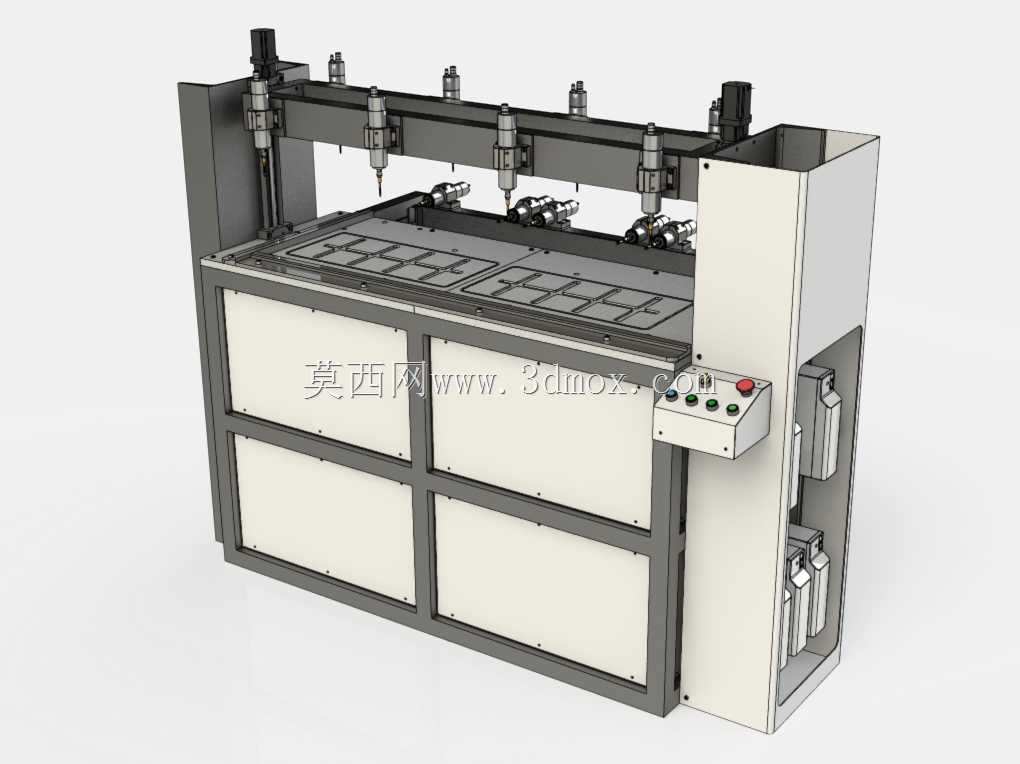

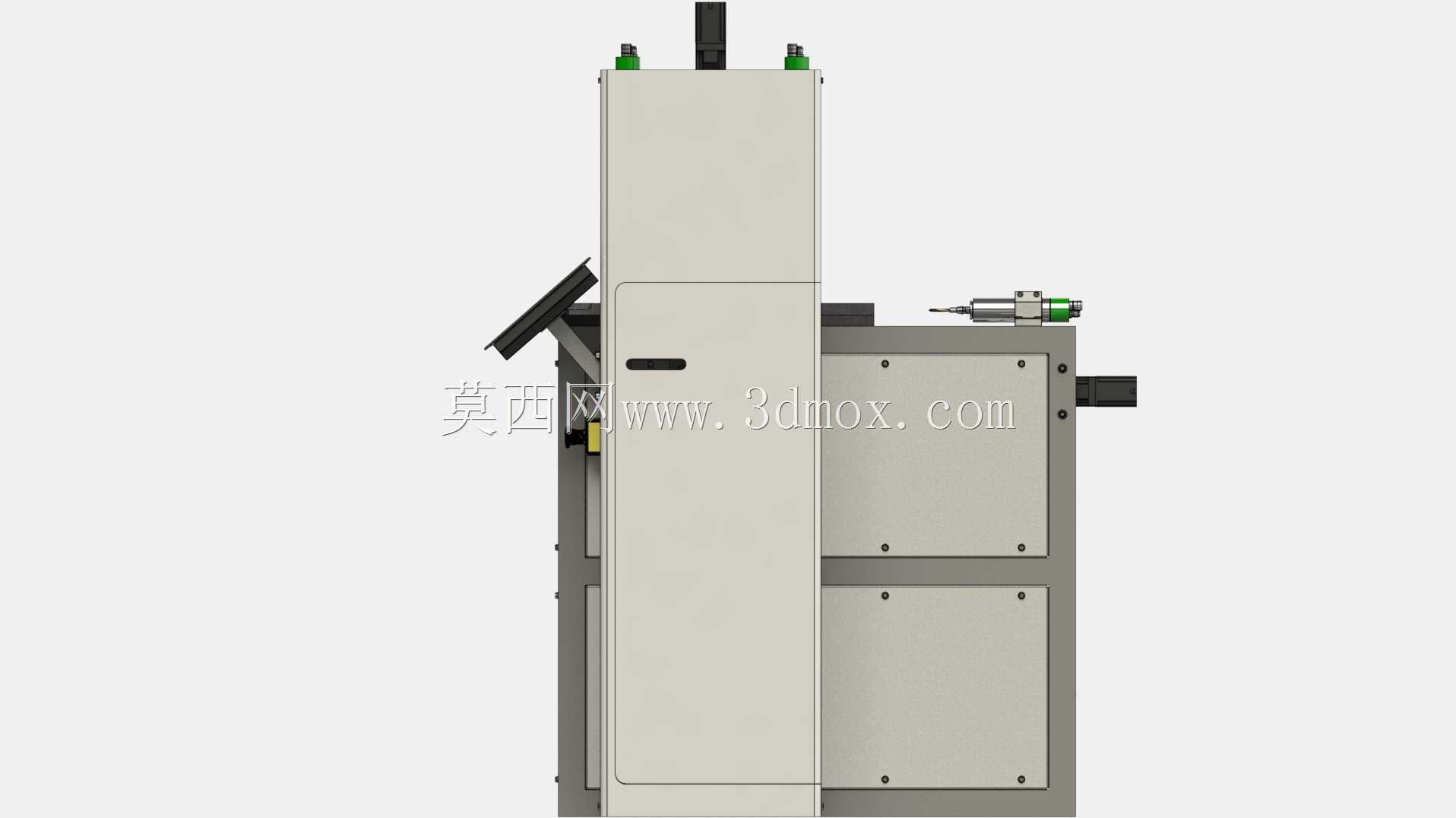

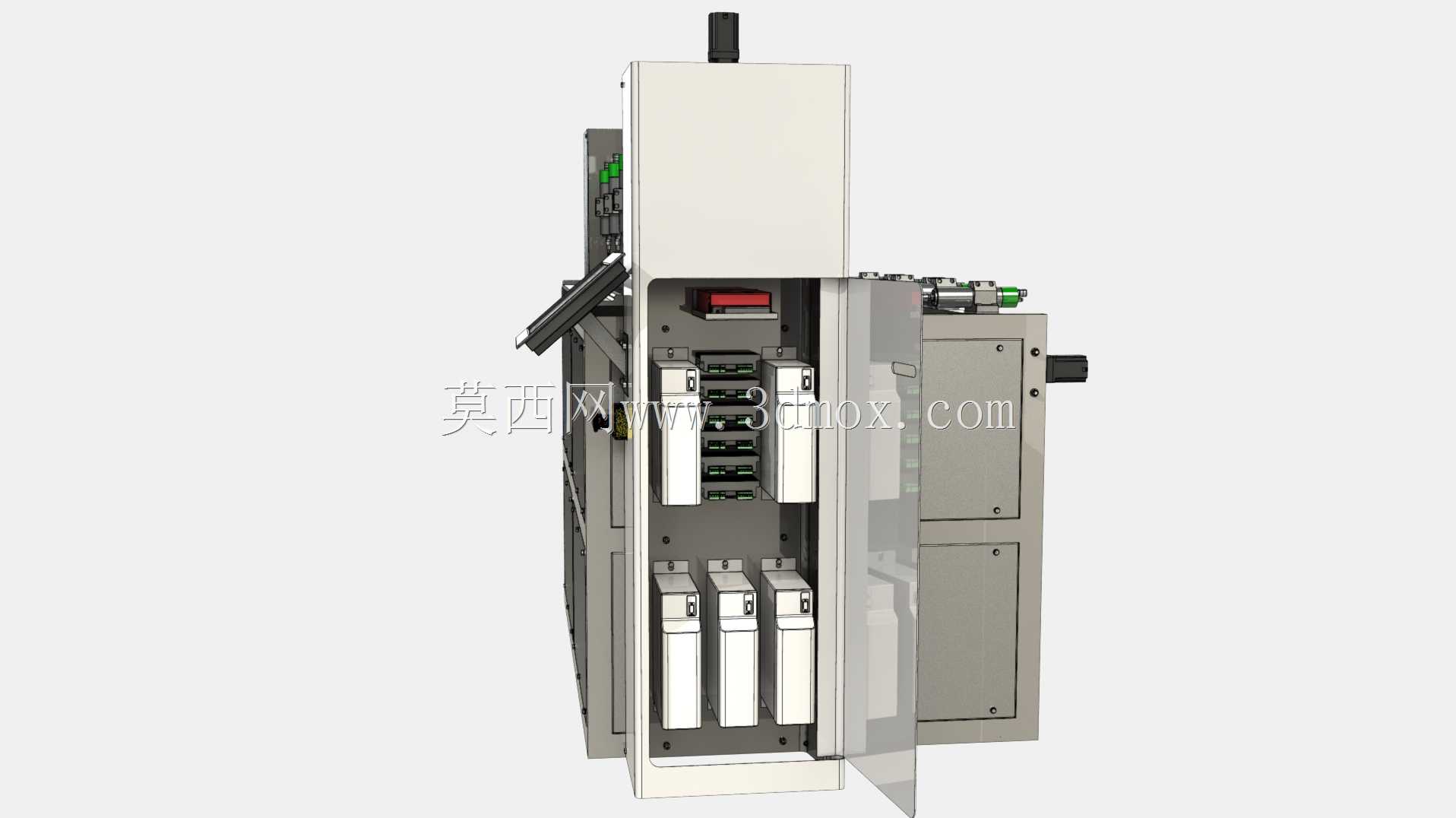

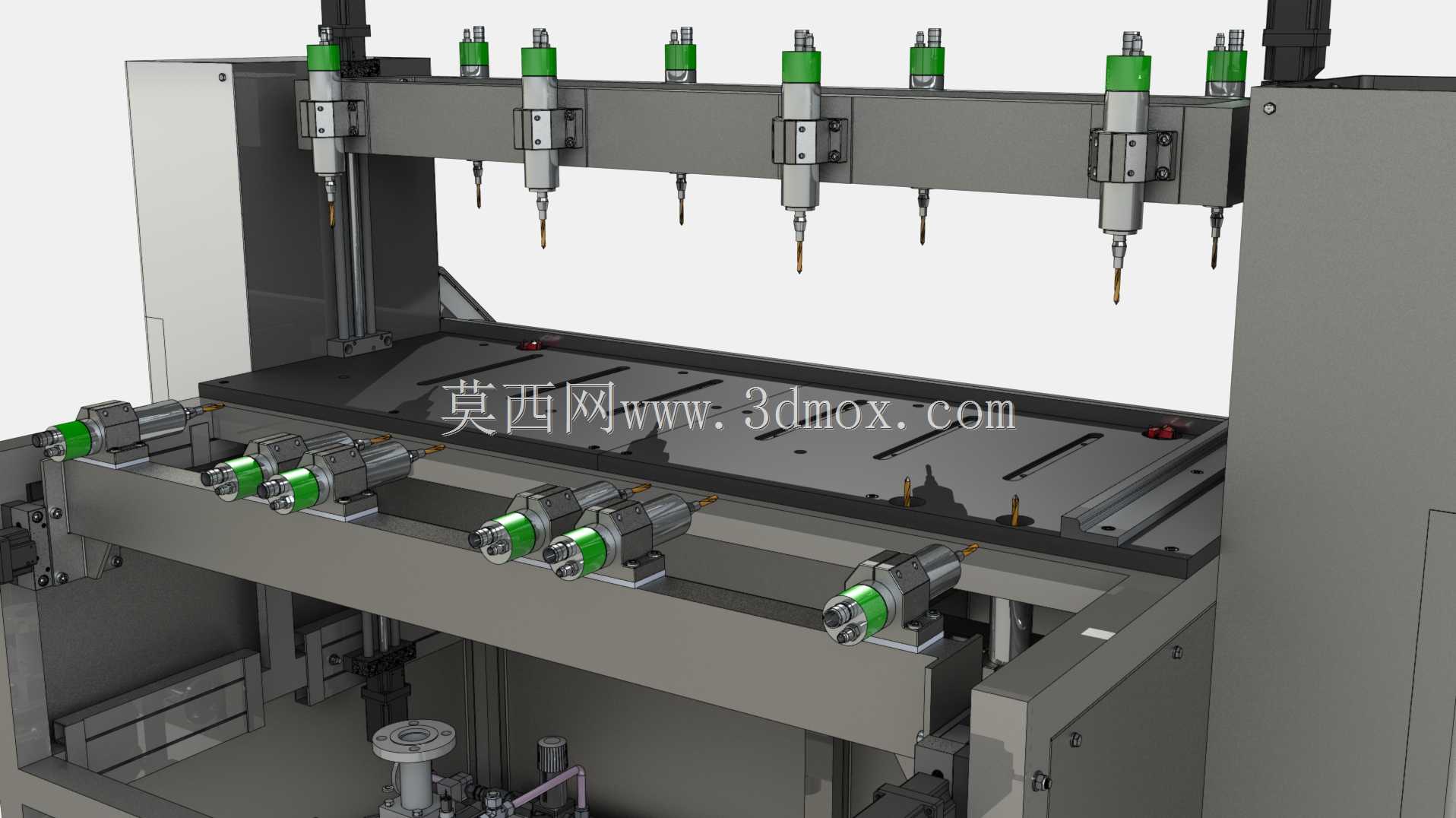

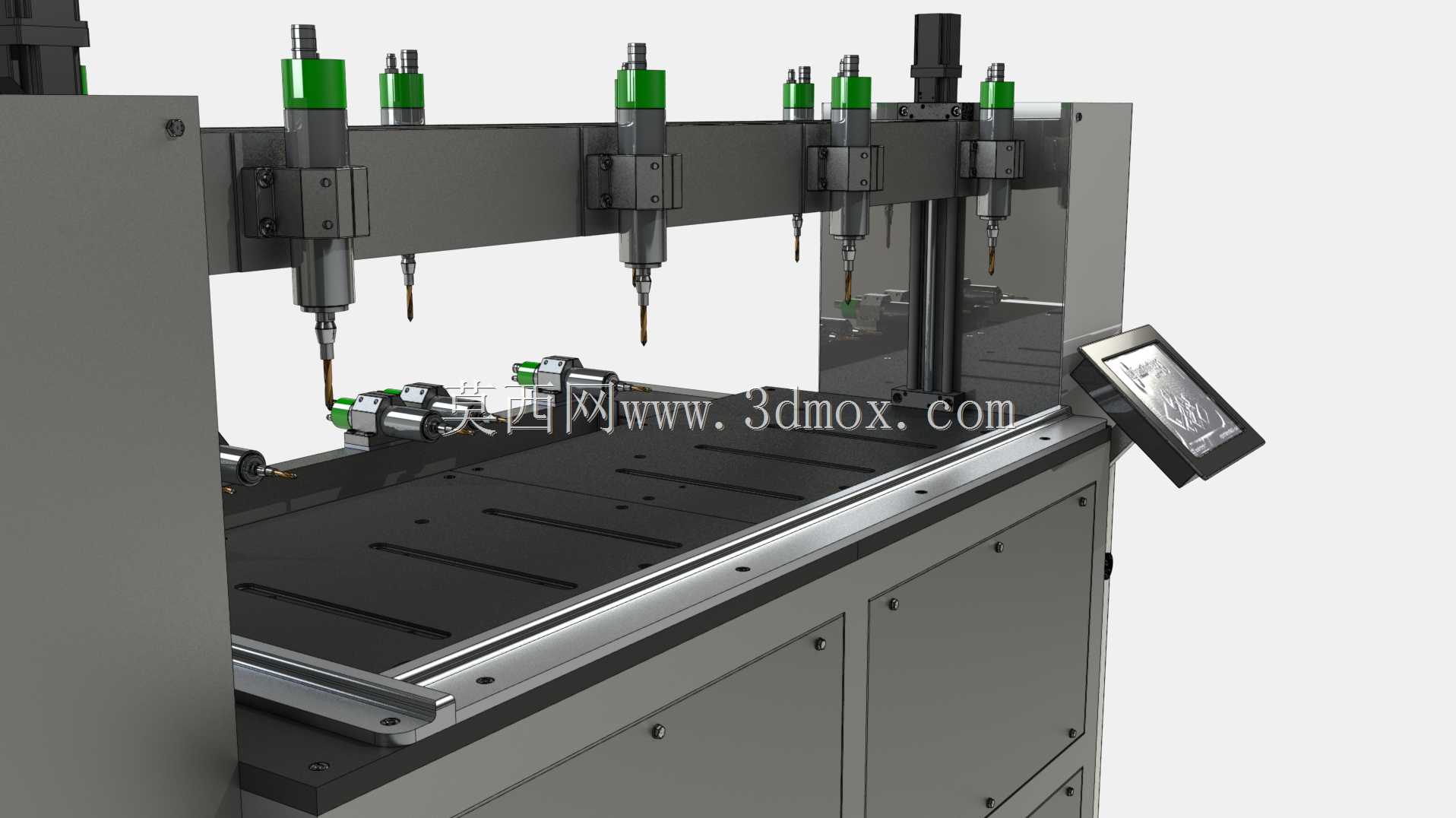

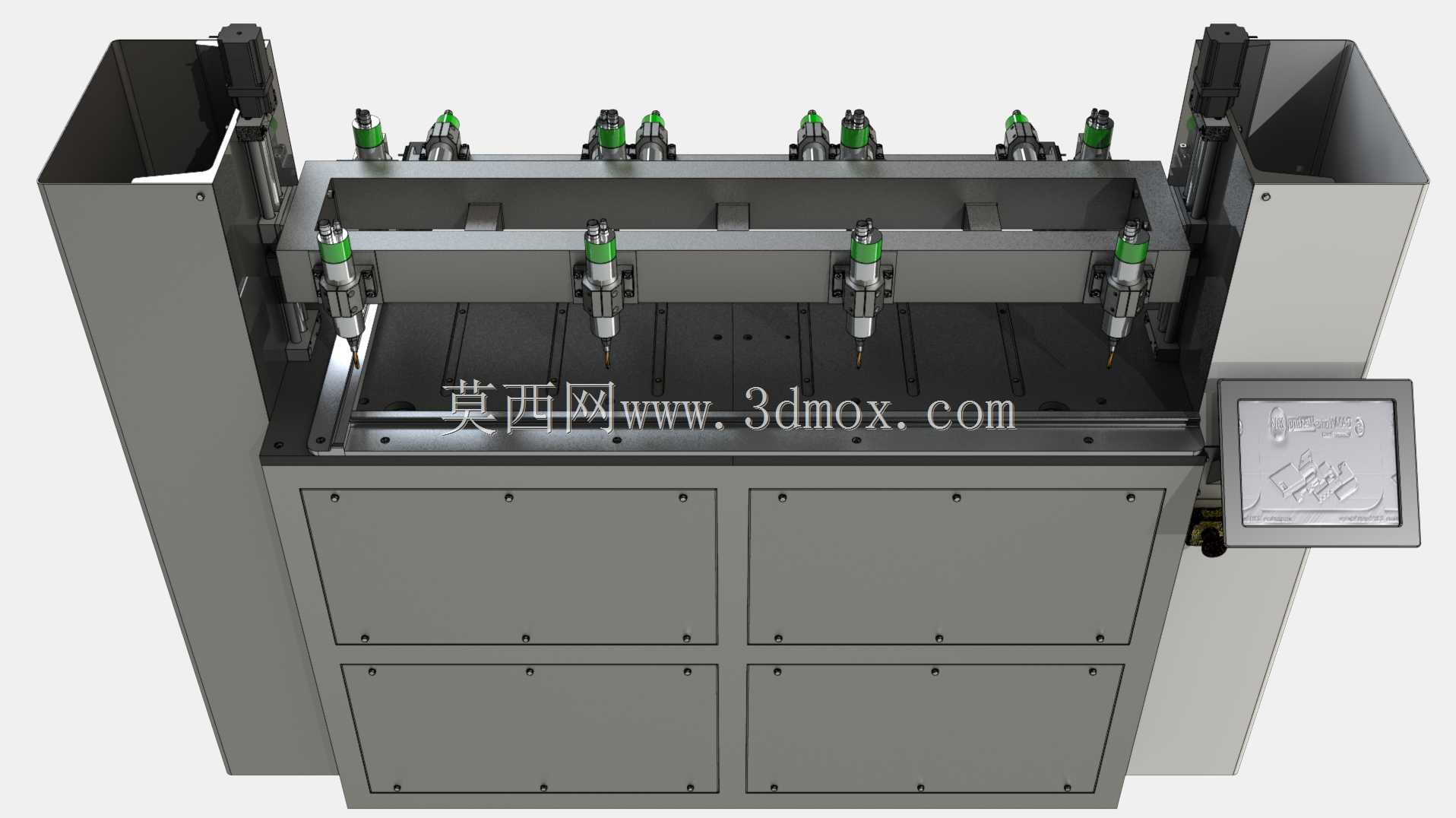

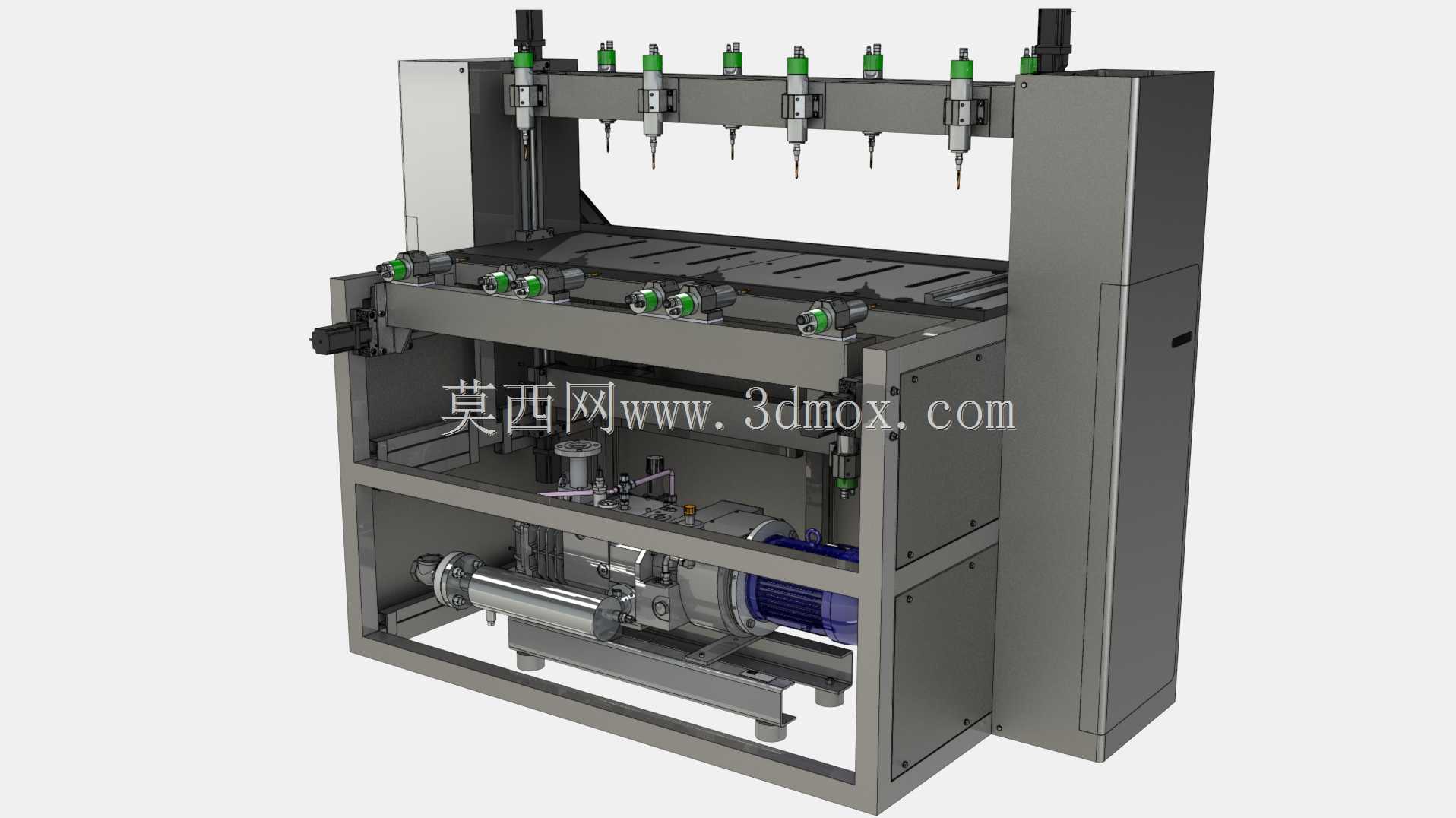

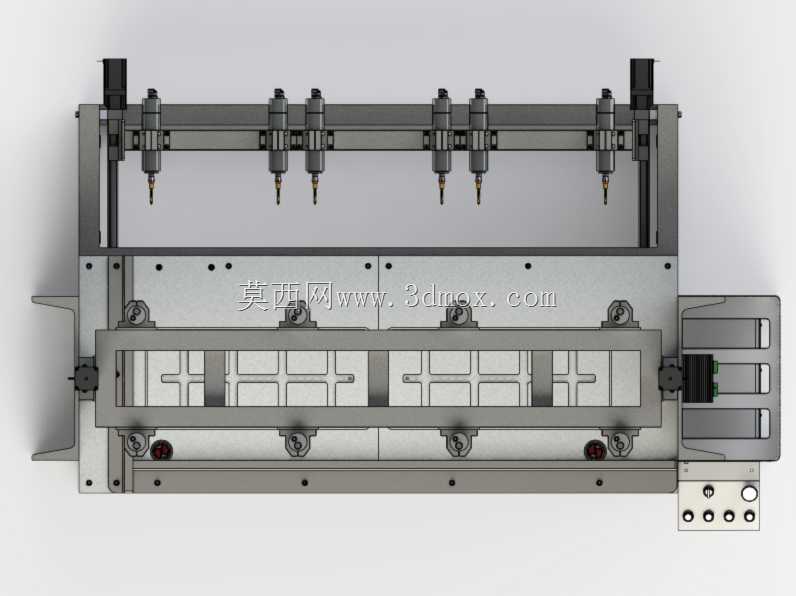

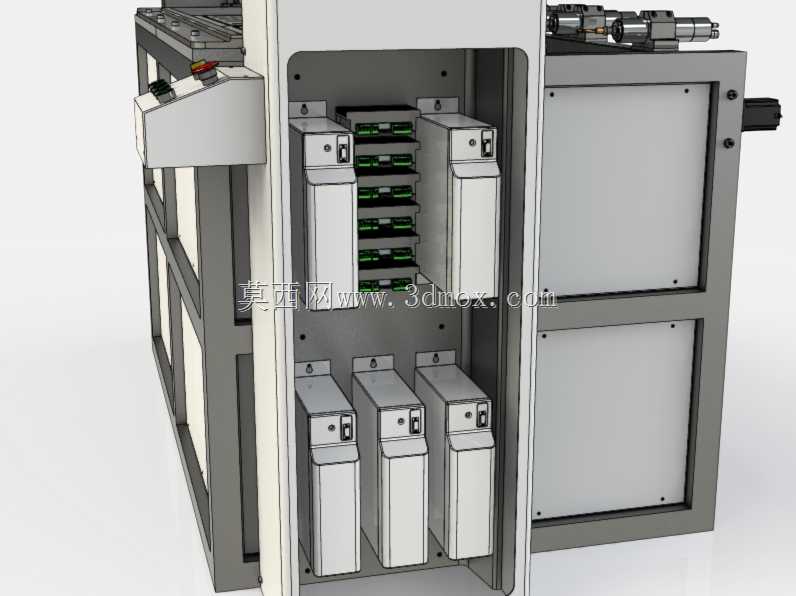

这款设备是面向实木板材、人造装饰板材加工场景打造的专用刨削加工设备，主要应用于定制家具生产、木质工艺品加工、建筑木构件预处理等木材加工细分领域，可完成板材表面精刨、定位镗孔、多工位同步钻削等多道加工工序，替代传统单机单工序的分散加工模式，大幅缩短木质工件的加工流转周期。设备整体采用立式柜式机身结构，下部为一体式焊接柜体作为安装基座，内部预留了电气控制元件、真空发生装置、主轴驱动模块的安装空间，柜体表面采用平整钣金封板设计，既可以隔绝加工木屑进入设备内部造成元件损耗，也能降低设备运行时的噪音向外传递。上部加工区域采用双侧立式立柱支撑横梁的龙门式布局，横梁上均匀布置多组高速加工主轴，每支主轴都配备独立的进给驱动结构，可根据加工需求单独调整进给行程与加工深度，主轴最高转速可达60000rpm，高转速设计可以在加工木材时获得更光滑的切削表面，减少后续打磨工序的工作量。设备中部配置占比60%的真空工作台，工作台表面密布真空吸附孔，加工时可通过负压将木质工件牢牢固定在台面上，无需额外加装夹具，既避免了夹具对工件表面的压损，也能消除夹具遮挡导致的加工死角，大幅提升板材的有效加工面积。工作台两侧设置有工件导向与挡边结构，可适配不同幅面的板材进料定位，设备右侧集成了触控式操作面板，操作人员可在加工位旁直接完成参数调整、工序切换、启停控制等操作，无需往返于控制柜与加工位之间。设备两侧预留了进料与出料的延伸接口，可对接前端的板材上料输送线与后端的下料分拣线，适配自动化木材加工生产线的连线需求。在设计过程中，整体结构充分考虑了木材加工的木屑防护需求，所有传动导轨、驱动丝杆都配备了防尘折布罩，可阻挡加工产生的木屑进入传动副造成磨损，延长设备的维护周期；主轴部位设计了吹气除尘结构，加工时可将切削产生的木屑从刀具加工点位吹走，避免木屑卡滞在刀具与工件之间影响加工精度。设备的安装边界充分考虑了中小型木材加工车间的场地条件，整体占地面积紧凑，无需特殊的地基处理，放置在平整的硬化车间地面即可完成调平安装，机身下部预留了叉车孔位，方便车间内的设备移位与布局调整。多主轴同步加工的设计，可在一次工件装夹的过程中完成多排点位的钻削、镗孔加工，相比单轴设备加工效率提升数倍，尤其适合大批量标准化木质构件的加工生产，真空工作台的分区控制设计，可根据加工板材的实际尺寸调整吸附区域的开闭，在加工小尺寸工件时降低真空能耗，兼顾加工效率与使用成本。
