FX气枪接收器精密结构三维建模作品

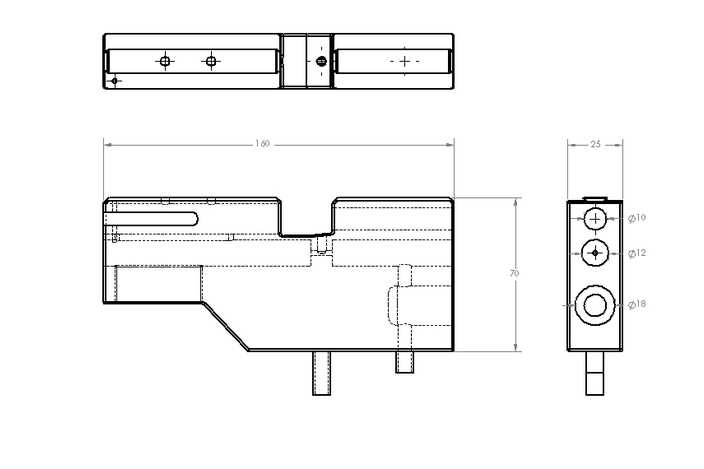

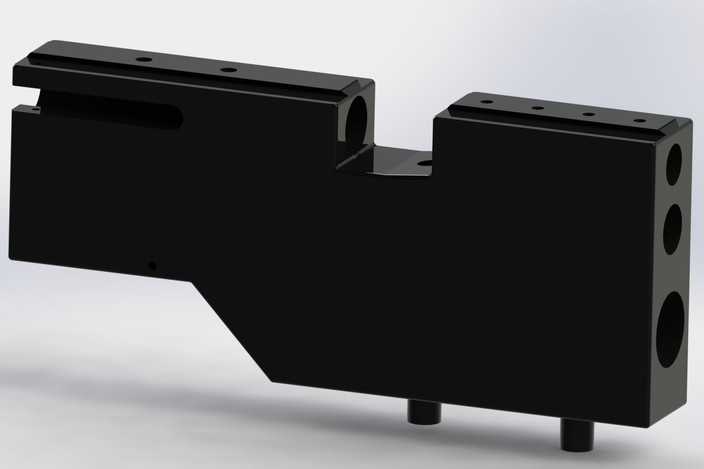

本作品为FX气枪接收器的高精度三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，全程遵循机械加工的工艺逻辑搭建特征树，确保每一处结构都可直接对接后续的生产加工环节。建模初期先梳理接收器作为气枪核心承载构件的功能定位，明确其需要衔接枪管、击发组件、供气模块、固定销位的多重装配需求，先绘制二维轮廓草图，严格对齐各安装孔位的同轴度、装配面的平面度公差要求，通过拉伸、切除、倒角、拔模等基础特征搭建主体框架，针对主体上的异形过渡区域，采用放样与曲面填充结合的方式完成顺滑衔接，避免出现应力集中的尖锐棱角，同时保证外观的一体性。材质渲染阶段选用哑光黑色硬质阳极氧化铝作为模拟材质，调整材质的粗糙度、反射率参数还原金属构件经表面处理后的细腻磨砂质感，对所有安装孔的内壁做轻微的高光处理，体现机加工孔位的光洁度，对底部定位销柱做差异化的材质深浅调整，突出装配层级关系。结构设计上充分考虑实际使用的强度需求，在主体侧壁的薄弱区域做了加厚处理，各安装孔位周边设计了沉头结构，保证紧固件安装后不会突出构件表面影响装配精度，侧面的贯通孔严格按照气路走线的需求设计孔径与走向，预留的卡槽结构完全匹配对应组件的安装尺寸，确保虚拟装配时无干涉问题。建模过程中对每一处特征都做了参数化命名，方便后续根据不同型号的气枪需求调整尺寸参数，所有圆角、倒角的尺寸都遵循枪械加工的行业规范，既避免加工时出现崩边问题，也能提升构件的握持手感。渲染阶段采用柔光侧打光的方式，突出主体结构的轮廓层次，清晰展现各安装面、孔位、卡槽的位置关系，让观看者可以直观理解该接收器的装配逻辑与结构特点，整个模型完全还原实物的比例与细节，可用于产品展示、结构验证、加工参考等多个场景。
