木质仿生机械虹膜开合结构装置

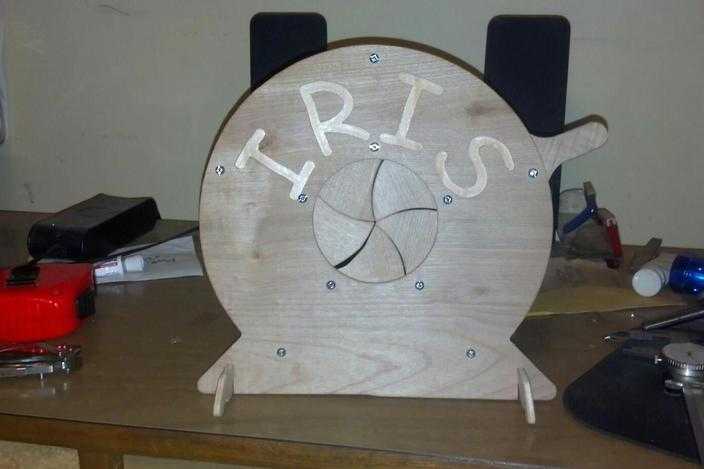

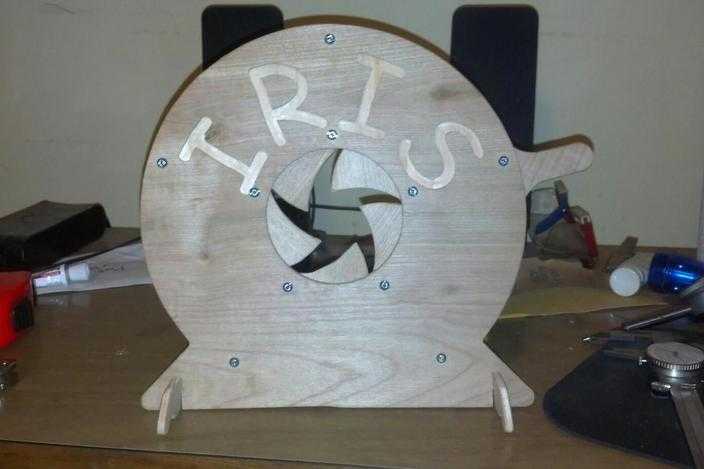

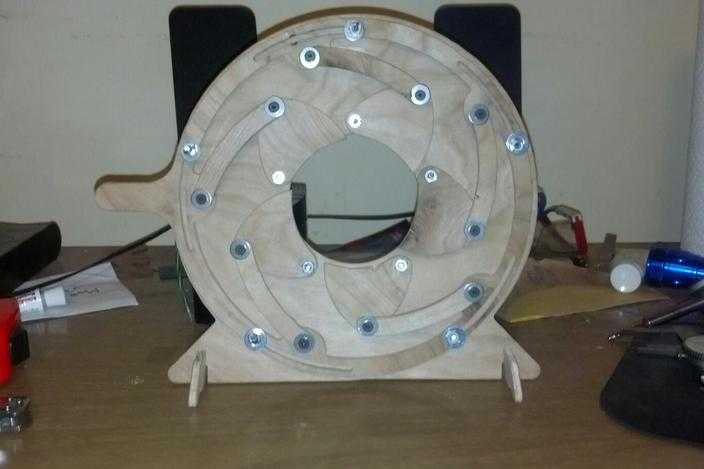

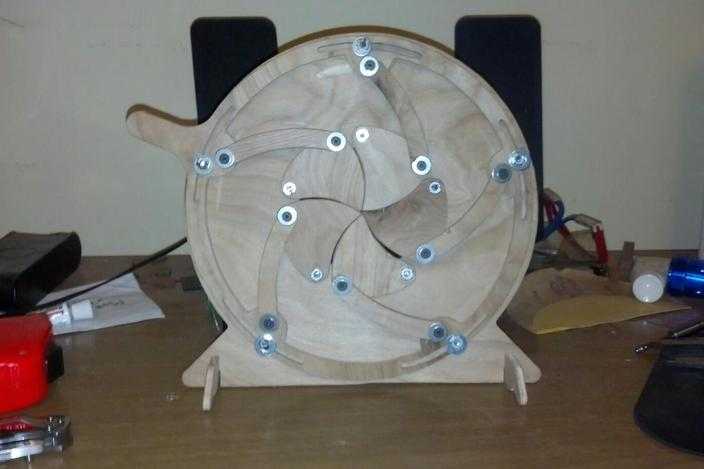

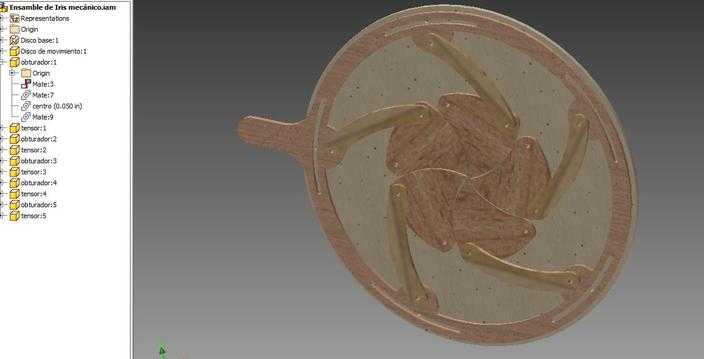

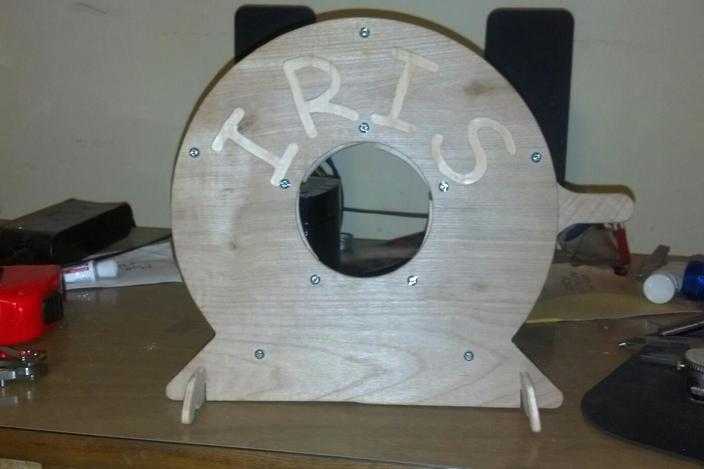

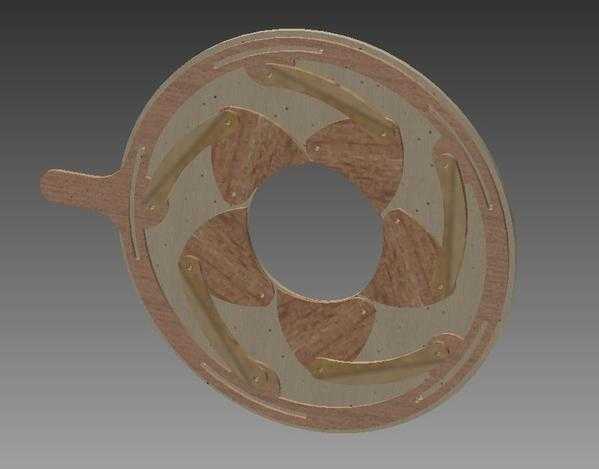

该作品是基于仿生虹膜原理设计的机械开合结构装置，整体采用木质板材作为主要加工制作材料，在三维建模阶段，设计者首先参考生物虹膜的径向收缩运动逻辑，拆解出多组同步绕轴转动的叶片组件，通过Inventor软件完成各零件的参数化建模，对每片弧形叶片的轮廓曲率、转轴安装孔位、边缘滑动槽道进行精准尺寸约束，确保多片叶片在中心区域围合时能够形成连续无间隙的闭合形态，转动外侧拨杆时所有叶片可同步沿预设轨迹滑动，实现中心通径的无级缩放调节。建模过程中重点处理了叶片层叠排布的空间干涉问题，通过分层装配的设计让相邻叶片处于不同的平面层级，在转动过程中不会出现卡滞或碰撞，同时在每个叶片的转轴位置预留了标准紧固件的安装空间，对应实物上的螺栓连接件，既保证了转动副的灵活度，也让整体结构具备足够的连接强度。材质渲染阶段针对木质材料的纹理特征进行参数调整，还原了实木板材的哑光质感与自然纹理走向，对金属紧固件部分赋予金属材质属性，区分不同零件的材质视觉差异，让整体模型的渲染效果与实物制作效果高度匹配。结构设计上采用了中心对称的布局形式，外围的圆形框架作为所有叶片的安装基座，外侧延伸的拨杆作为动力输入部件，拨动拨杆时带动框架内侧的联动环转动，进而驱动所有叶片同步完成开合动作，整套机构仅通过单一部件的转动即可实现中心孔径的连续调节，传动逻辑简洁可靠，具备良好的运动演示效果，可通过动画制作功能完整模拟虹膜从完全闭合到完全张开的全过程运动状态，直观展现机械结构的运动之美，也可作为机械原理教学的演示教具，帮助理解同步联动机构的设计思路与约束设置方法。
