带锁止结构工业控制柜三维设计

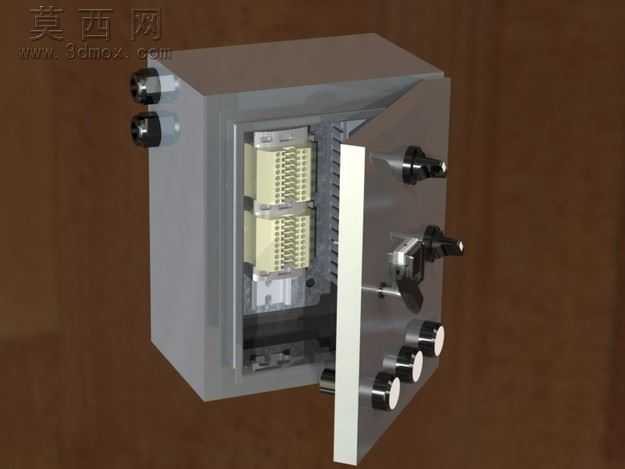

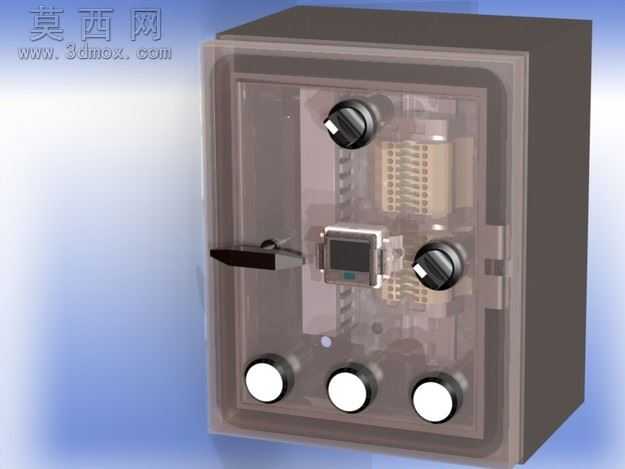

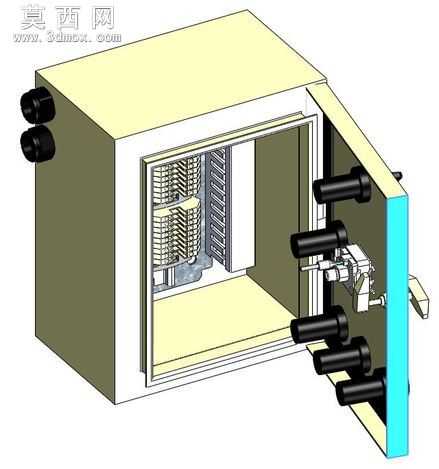

本模型为工业场景使用的密封式控制柜三维设计，整体采用长方体封闭式柜体结构，在建模过程中严格遵循工业电控柜体的设计规范，先通过基础拉伸特征搭建柜体的主体框架，区分出外层防护壳体、内部安装腔室、柜门装配位三个核心结构区域。外层防护壳体采用等壁厚钣金建模逻辑，还原金属柜体的冲压成型特征，柜体侧面预留的线缆穿装接口采用凸台加开孔的组合特征制作，接口处的密封接头结构单独建模，还原工业防护接头的外形与装配位置，保证柜体的防护等级设计合理性。柜门部分采用多栓点锁止结构设计，建模时逐一还原每一根锁止栓的滑动装配结构、联动传动机构以及柜门侧边的铰链连接位，柜门开启状态的结构展示清晰呈现锁止机构的联动逻辑，多栓点设计可保证柜门闭合后的密封压紧效果，适配工业场景下的防尘、防误开需求。柜体内部的安装结构采用分层设计思路，建模时还原了内部的元器件安装导轨、层板支撑结构以及布线预留空间，内部排布的模块化安装位可适配不同规格的电气元件安装，层间预留的走线槽位置符合电气柜布线的工艺要求，避免后期装配出现干涉问题。材质渲染方面，柜体外壳采用哑光金属漆材质模拟冷轧钢板喷塑的表面效果，柜门边缘的密封胶条采用哑光橡胶材质，锁止机构部件采用亮面金属材质还原金属加工件的质感，内部安装结构采用浅色调工业材质区分不同功能区域，整体渲染效果清晰区分各个结构部件，直观呈现柜体的装配关系。设计过程中充分考虑柜体的实际装配需求，所有活动部件均预留合理的装配间隙，柜门的开合角度、锁栓的伸缩行程都按照实际工业产品的参数进行建模还原，既保证模型的外观还原度，也具备结构设计的参考价值，可作为工业电控柜设计、柜体结构教学的参考模型使用。
