带冷却装置的工业控制机柜三维设计模型

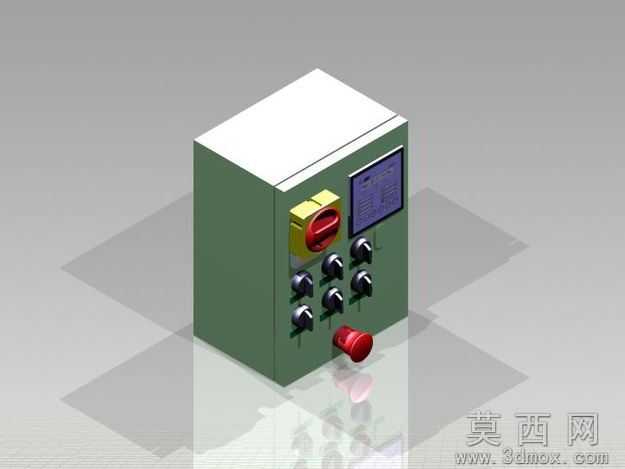

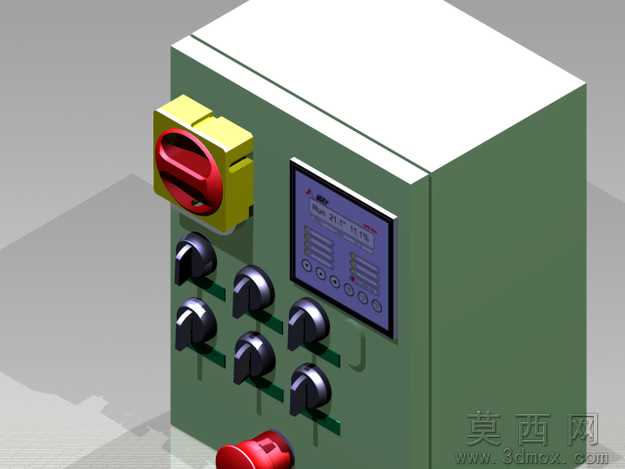

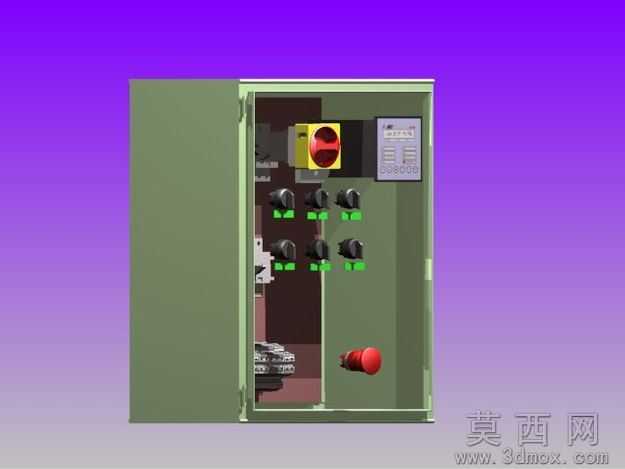

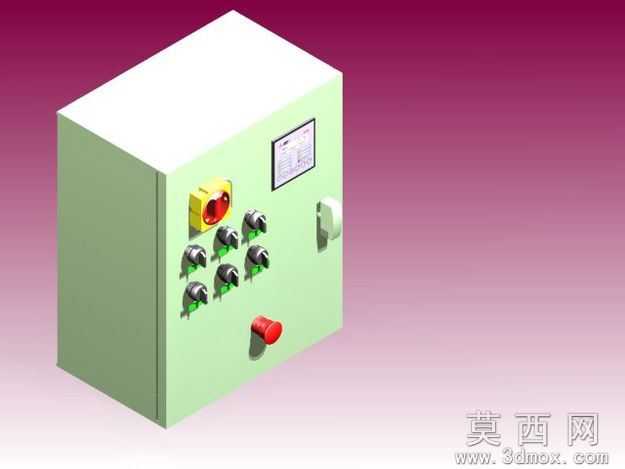

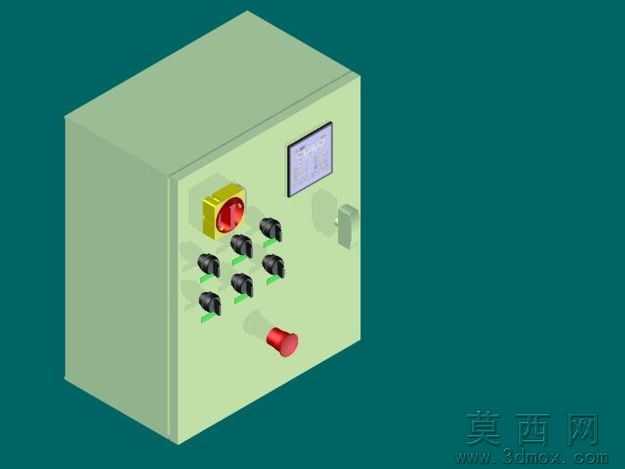

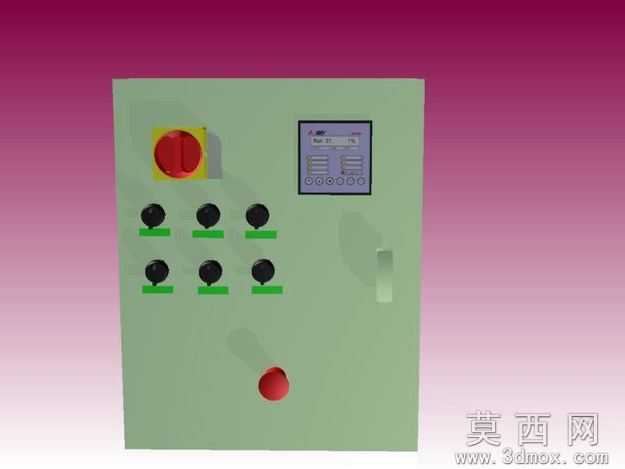

本模型为集成冷却功能的工业控制面板柜体，建模阶段首先依据工业控制柜通用设计规范搭建基础框架，先绘制柜体的长方体基体草图，通过拉伸凸台命令生成厚度2mm的冷轧钢板柜体主体，预留柜门、操作元件、散热模块的安装开孔位置，对柜体棱边做R3mm的圆角工艺处理，还原真实钣金加工的折边工艺特征，避免尖锐边角的安全隐患。参数设计层面严格遵循电气柜设计标准，柜体整体尺寸设定为宽400mm、深300mm、高600mm，适配壁挂式安装场景；面板元件布局遵循操作人机工程学，顶部预留状态指示灯安装位，中部排布7个控制旋钮与1个急停按钮，急停按钮选用直径22mm的标准红色蘑菇头款式，布置在面板右下角便于紧急状态下快速触达，侧面设置柜门锁具安装位，柜门开合角度预留120度的活动空间，冷却装置集成在柜体下部进风位置，预留通风滤网的安装卡槽，匹配电气元件散热的通风路径设计。渲染材质环节对不同部件做差异化材质赋予，柜体主体采用淡绿色静电喷塑金属材质，调整粗糙度参数为0.3还原哑光喷塑的质感，操作旋钮采用黑色酚醛塑料材质搭配银色金属包边，急停按钮设置高光泽红色塑料材质，状态指示灯做半透明红色灯罩材质，模拟内部发光的通透效果，柜门锁具采用亮面镀铬金属材质，背景采用渐变紫红色渲染背景，添加柔和的环境光与定向补光，突出柜体的立体结构与元件布局细节。结构原理上，该控制柜为壁挂式小型电气控制单元，柜体内部预留PLC模块、继电器、接线端子排的安装导轨位置，下部冷却装置采用轴流风机强制风冷结构，进风经过滤网过滤后从柜体下部进入，带走电气元件工作产生的热量后从柜体顶部的通风槽排出，形成下进上出的合理散热风道，面板上的控制旋钮分别对应电源通断、模式切换、参数调节等控制功能，急停按钮串联在控制回路的主供电线路中，触发后可直接切断控制回路电源实现紧急停机，状态指示灯用于反馈设备运行、故障、电源接通的不同状态，柜门采用侧边铰链连接搭配锁具闭合，满足IP54的基础防护等级要求。软件兼容层面，模型提供STEP、IGES两种通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接进行编辑修改，也可导入渲染软件做进一步的效果优化，同时附带模型渲染效果图，方便使用者快速了解模型的外观与结构。研发教学应用层面，该模型可作为电气控制柜设计的教学案例，帮助学习者掌握钣金柜体的建模方法、电气元件的布局规范、散热结构的设计逻辑，也可作为小型设备电控系统研发的参考模板，工程师可在此基础上根据实际控制需求调整内部元件布局、修改柜体尺寸、增减操作元件，快速完成定制化控制柜的设计方案，同时也可用于电气装配实训的演示素材，帮助装配人员熟悉控制柜的元件排布与接线路径，降低实际生产中的装配出错率。
