多规格健身器械拉力杆组件结构设计

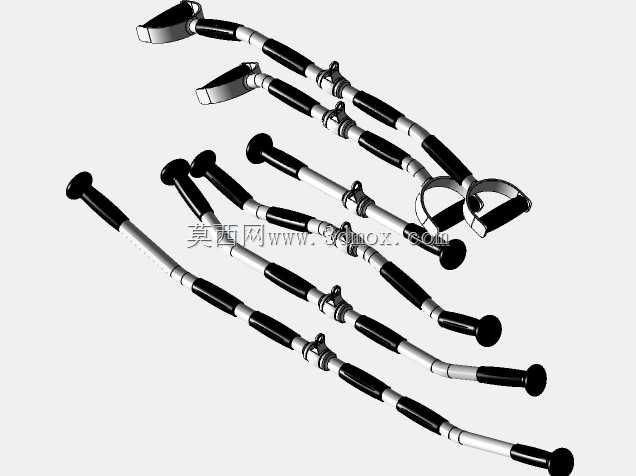

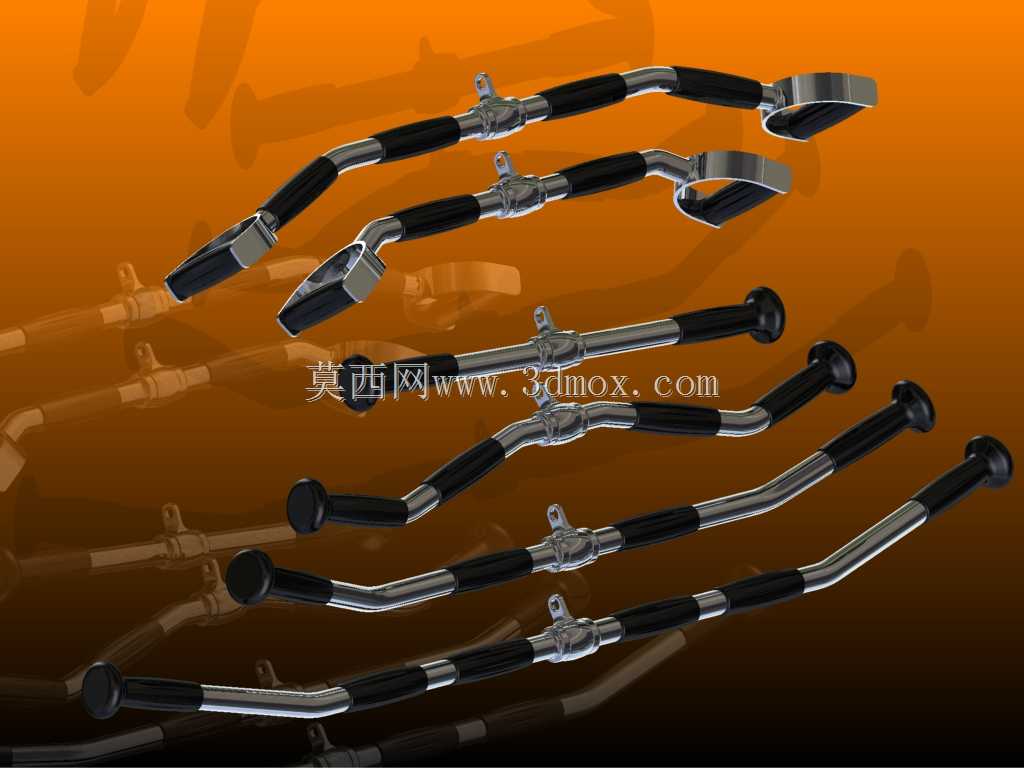

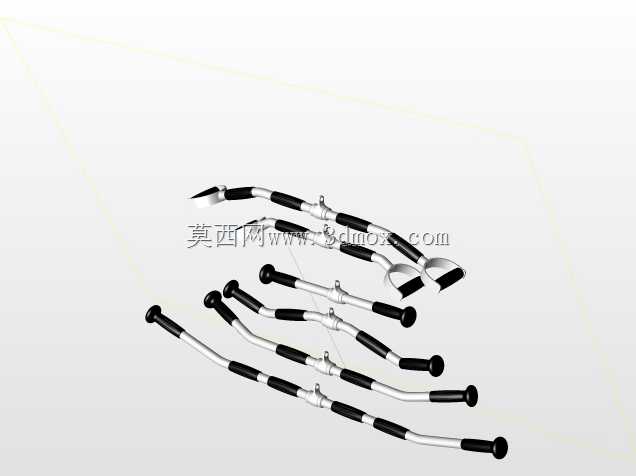

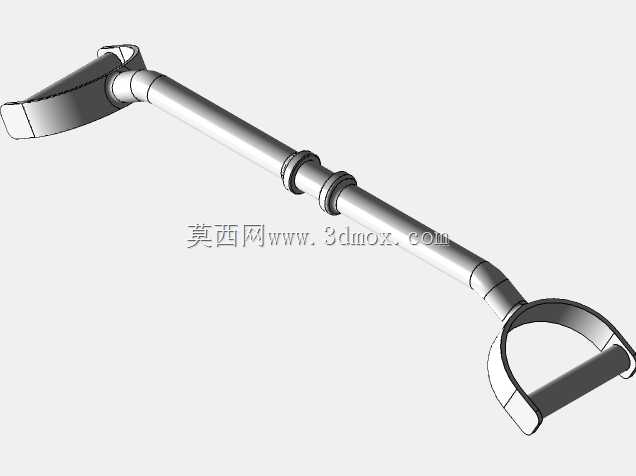

本次设计的多规格拉力杆组件，主要面向商用健身房、家用力量训练场景以及专业运动康复机构的力量训练器械配套需求，作为龙门架、综合训练器、拉力训练器械的核心配套握持部件，承担着传递训练拉力、适配不同训练动作、保障握持稳定性的核心作用，覆盖了上肢拉类训练的绝大多数动作场景，能够满足高位下拉、坐姿划船、直臂下压、二头弯举、三头下压等不同训练动作的使用需求。整套组件包含不同弯折角度、不同长度规格的杆体，从直杆形态到不同曲率的曲杆形态，分别对应不同的训练目标肌群：直杆款更适合大重量的复合拉类动作，能够让训练者保持更宽的握距，充分刺激背阔肌、大圆肌等背部大肌群；小角度曲杆能够调整手腕的握持角度，减少腕关节的压力，适合手臂肌群的孤立训练；大角度弯杆则更适合窄握类训练动作，能够提升手臂肱二头肌、肱三头肌的训练收缩感，同时避免训练过程中杆体与身体发生干涉。在设计思路上，整套杆体采用等强度的弯折结构设计，杆身主体采用高强度金属管材制作，表面做镀铬防锈处理，兼顾结构强度与长期使用的耐磨损、抗腐蚀性能，握持区域包裹防滑橡塑握套，握套表面做防滑纹理处理，既能够提升训练时的握持摩擦力，避免出汗打滑，也能在低温环境下降低金属杆体的冰凉触感，提升使用舒适度。杆体两端的连接结构采用通用的挂接接口设计，能够适配市面上绝大多数常规规格的拉力器械挂扣、钢索连接端，无需额外改装即可直接替换使用，安装边界上，不同长度规格的杆体长度覆盖60厘米到120厘米区间，能够适配不同宽度的训练站位需求，杆体的弯折高度控制在5厘米到15厘米区间，既保证了动作过程中的手腕活动空间，也不会因为弯折过高导致钢索轨迹偏移。每款杆体的配重承载能力经过结构校核，能够满足大重量力量训练的载荷需求，杆体两端做圆滑过渡处理，没有尖锐棱角，避免训练过程中发生磕碰损伤，挂接位置做加厚处理，长期承受交变拉力也不会出现结构变形、断裂的风险，整套组件覆盖了不同训练水平、不同训练目标的使用需求，既可以作为器械原厂配套部件，也可以作为健身场馆的易损替换配件使用。
