壁挂式多功能引体向上肋木架结构设计

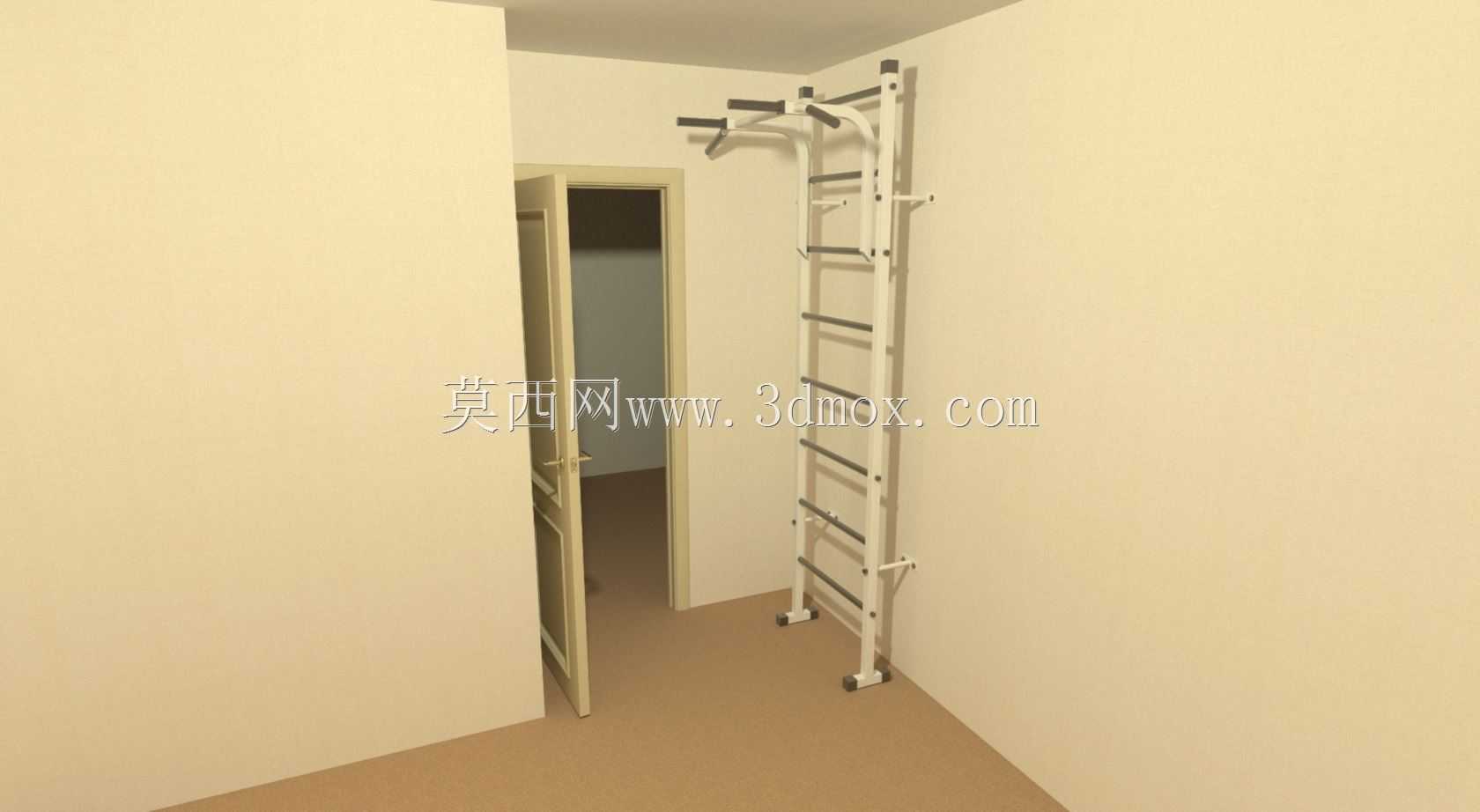

这款壁挂式多功能训练架是面向家庭健身、小型健身工作室、校园体能训练场景打造的墙体固定型健身器械，核心依托墙面承载实现多部位体能训练功能，无需占用地面大面积空间，适配层高2.2米至2.8米的室内安装环境，安装完成后架体突出墙面距离控制在35厘米以内，不会对日常通行造成阻碍。

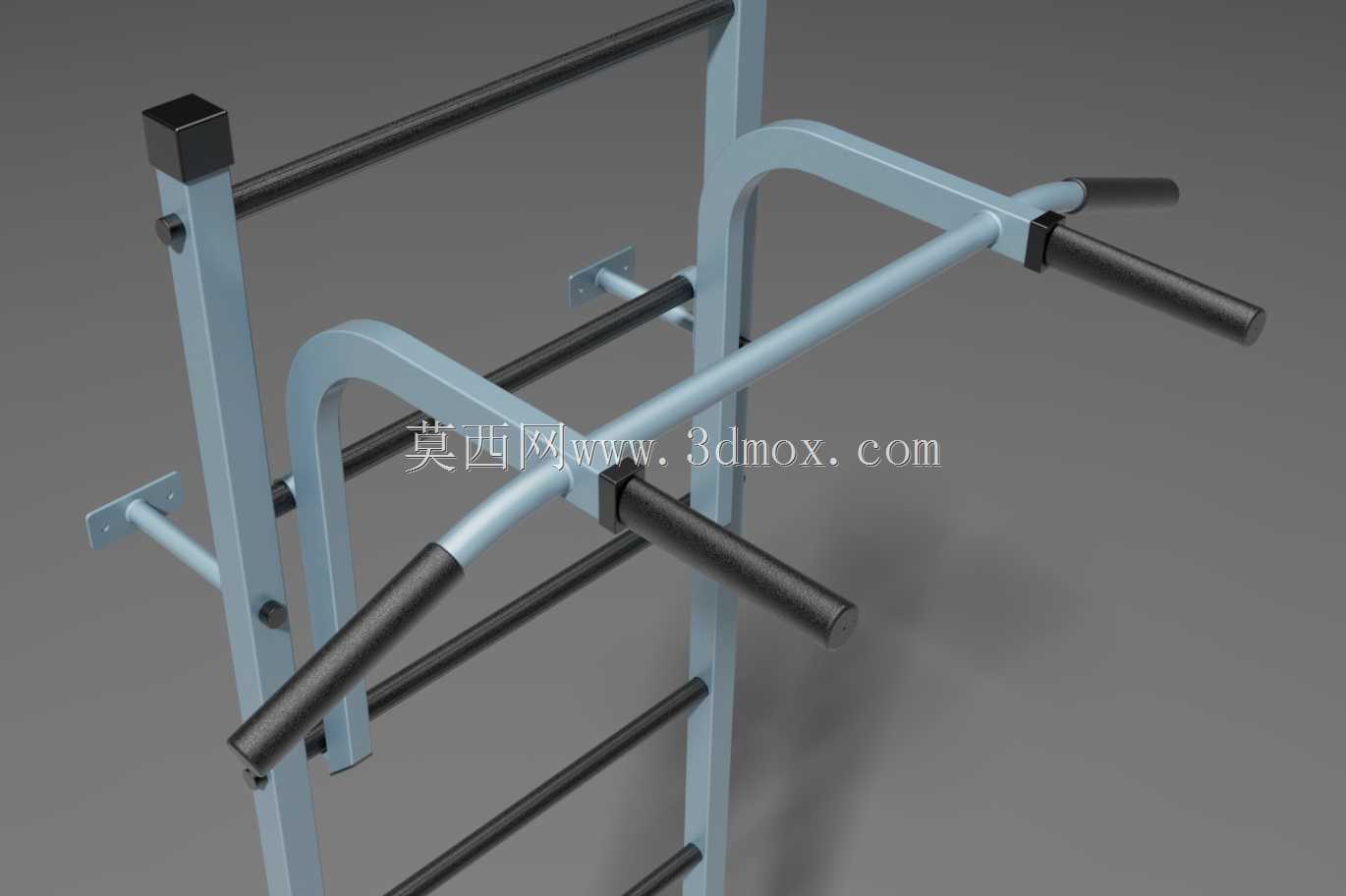

从实际用途来看，该器械整合了多类上肢与躯干训练功能：竖向排布的多根横肋可完成肋木架常规的压腿、躯干拉伸、攀爬训练，适配不同身高使用者的拉伸需求；架体上部延伸出的双组握把，分别对应宽距、窄距引体向上训练，可针对性锻炼背阔肌、肱二头肌、三角肌等上肢肌群，握把做了向外延伸的角度设计，避免训练时身体与架体发生磕碰；架体侧边预留的固定点位还可搭配悬挂训练带、吊环等配件，拓展悬挂举腿、拉力训练等更多训练动作，满足从入门到进阶的不同训练需求。

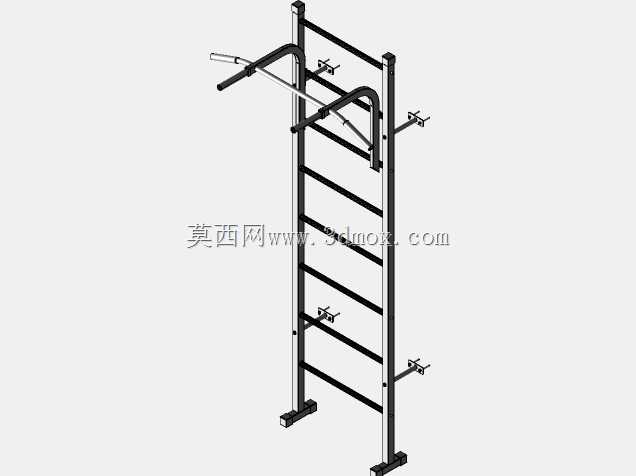

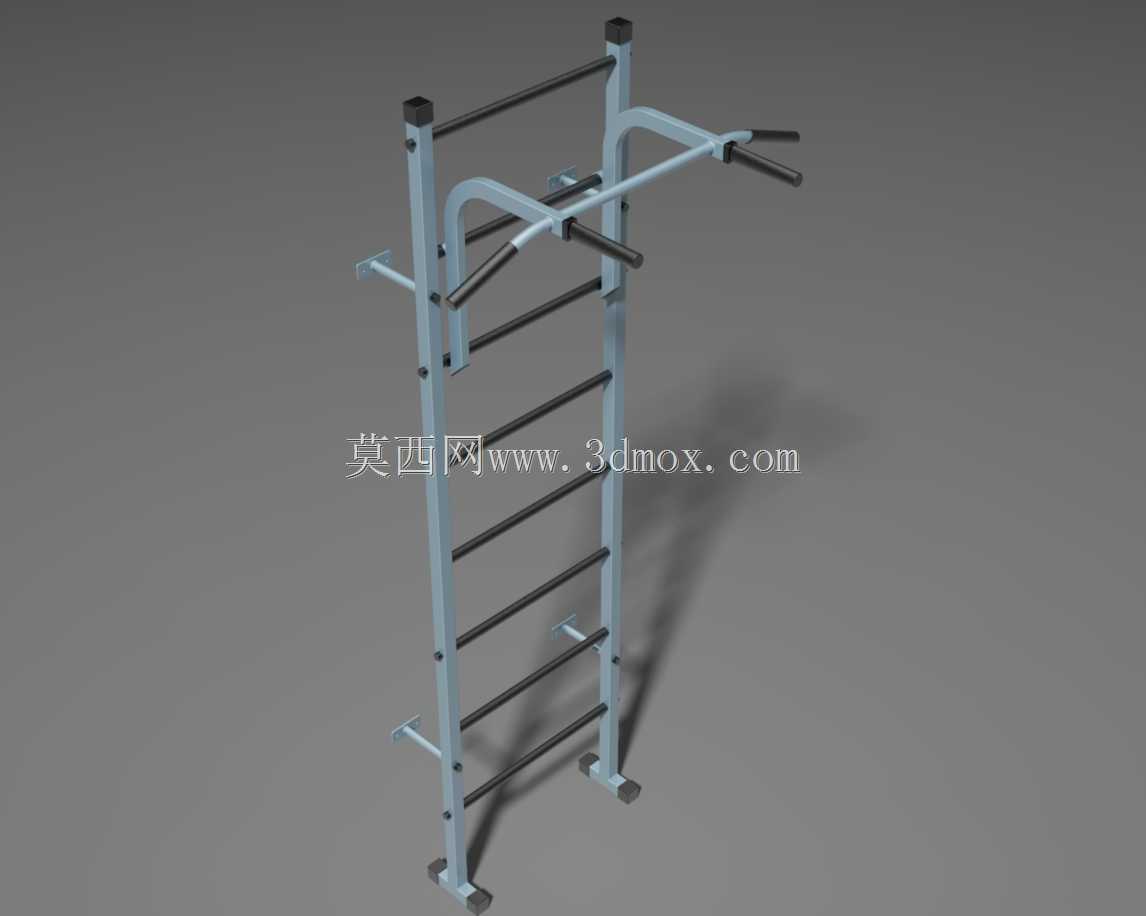

在功能特性设计上，架体主框架采用矩形钢管拼接成型，竖向主立柱为整根型材加工，无中间拼接断点，保证整体承载强度，单点位静态承重可达150kg，适配绝大多数成年使用者的训练体重；所有横肋与握把表面都做了防滑磨砂处理，训练时手掌出汗也不会出现打滑问题，提升训练安全性；架体与墙面的连接采用膨胀螺栓多点位固定，上下共设置六处固定点位，分散架体受力，避免长期使用后墙面局部受力过大出现松动；架体底部设置有贴墙缓冲垫，安装后可紧密贴合墙面，避免训练过程中架体与墙面碰撞产生异响或磨损墙面。

设计思路上，这款器械优先考虑空间利用率与功能集成性，摒弃了落地式肋木架需要地面支撑的结构，完全依托墙体承载，将传统肋木架与单杠、双杠训练功能整合在同一架体上，无需单独采购多类单功能健身器械，大幅降低小型健身空间的器材采购成本与占地需求；整体结构采用模块化拆分设计，主立柱、横肋、上部握把模块均可拆分包装，运输与现场安装都更为便捷，普通使用者借助常规电钻工具即可完成安装，无需专业安装人员上门操作；外形尺寸方面，架体整体高度为2.2米，宽度为0.8米，竖向横肋间距设置为25厘米，符合人体工程学攀爬与拉伸的步距需求，上部握把的宽度设置为1.1米，满足宽距引体向上的握距要求，握把与最上方横肋的高度差为30厘米，避免做引体向上时头部碰到上方墙体或天花板。

在安装边界上，该器械要求安装墙面为实心承重墙或厚度不低于20厘米的混凝土墙面，禁止安装在空心砖墙、轻质隔墙上，避免固定力不足引发安全隐患；安装时架体底部距离地面高度设置为10厘米，既避免地面潮气侵蚀架体底部涂层，也方便日常清洁架体下方地面；所有连接螺栓都加装了防松垫片，长期高频使用也不会出现螺栓松动问题，架体表面采用静电喷塑处理，耐汗渍腐蚀，日常使用仅需用湿抹布擦拭即可完成清洁，维护成本极低。
