山地车后避震阻尼结构全剖展示

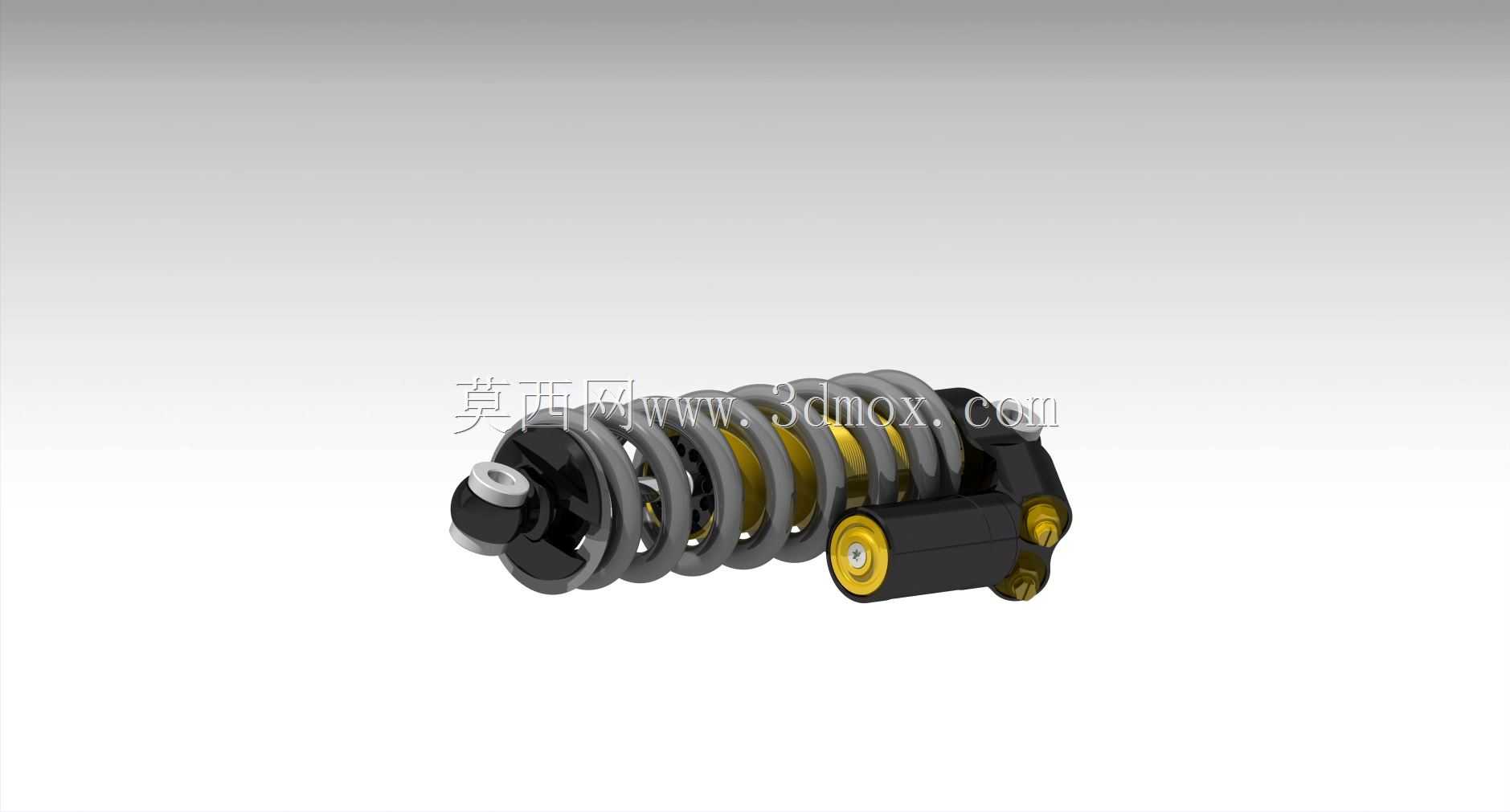

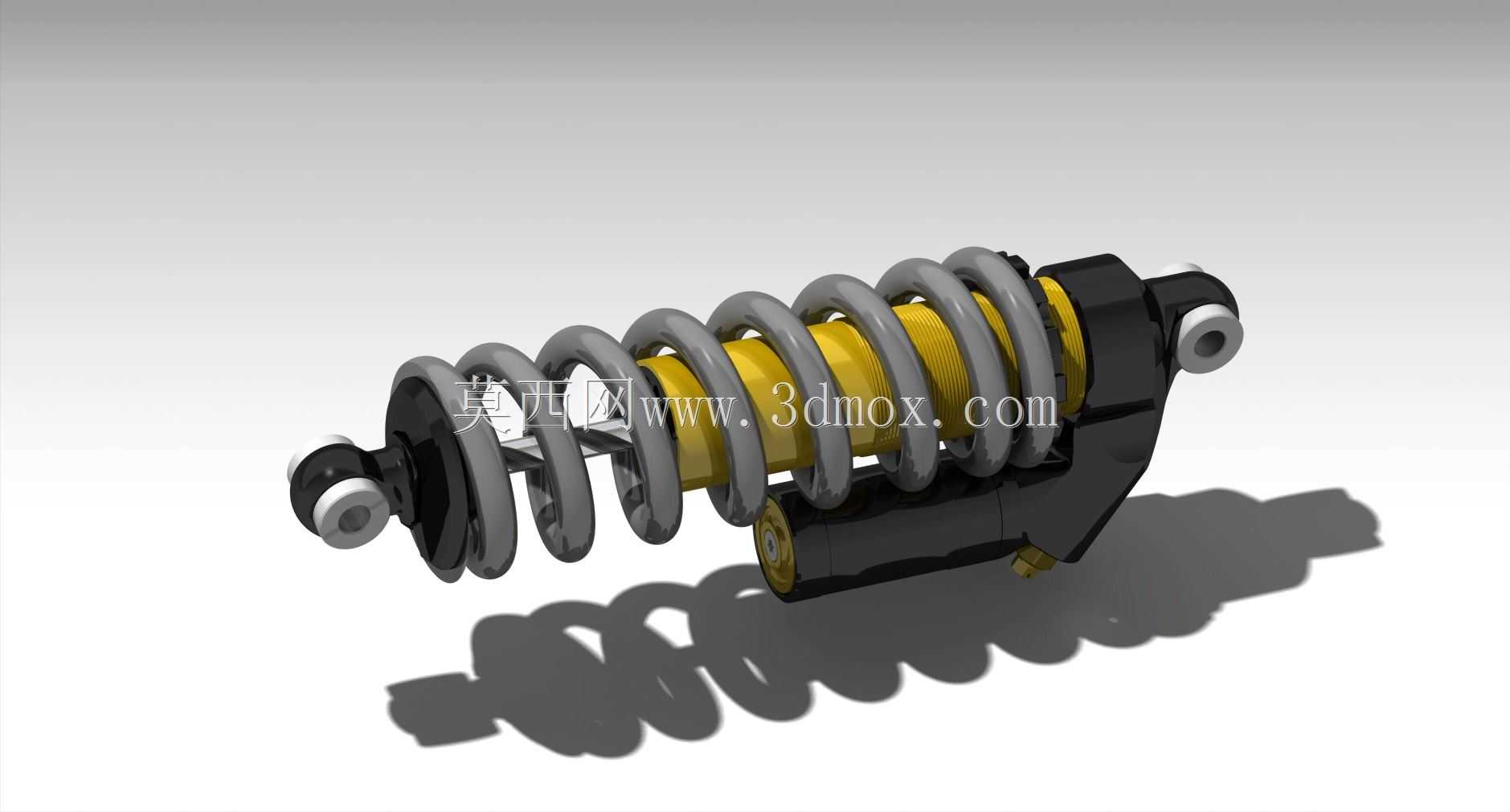

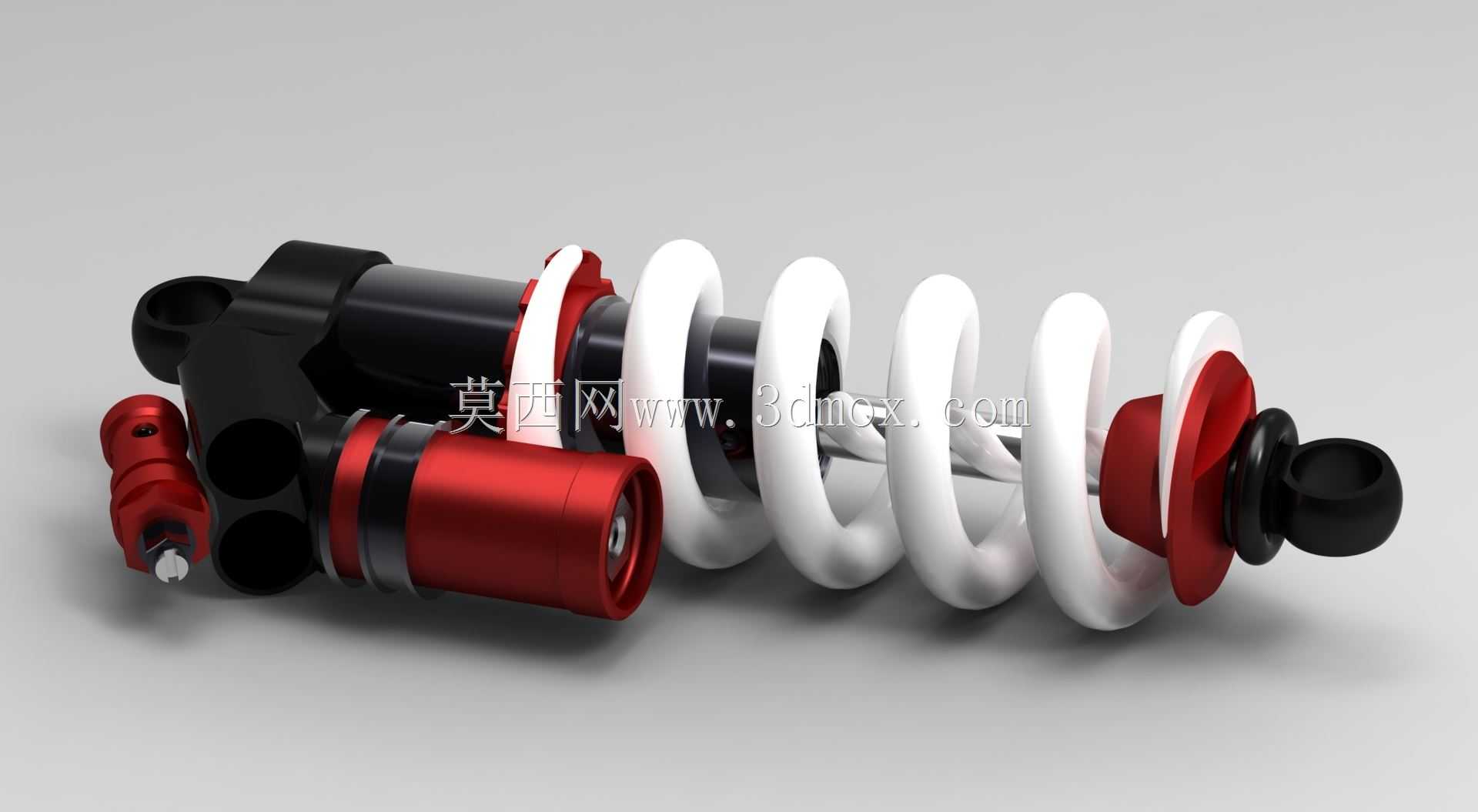

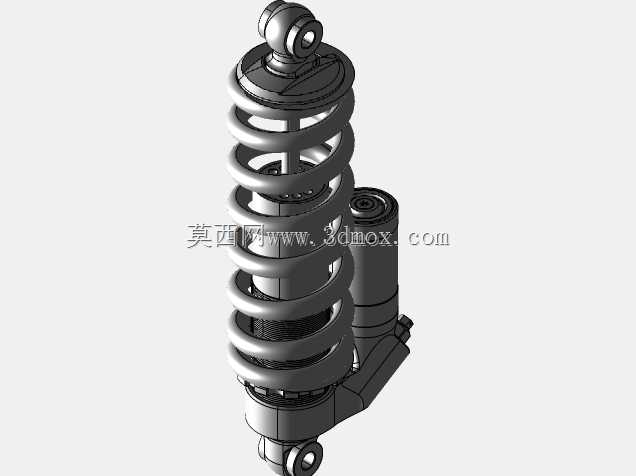

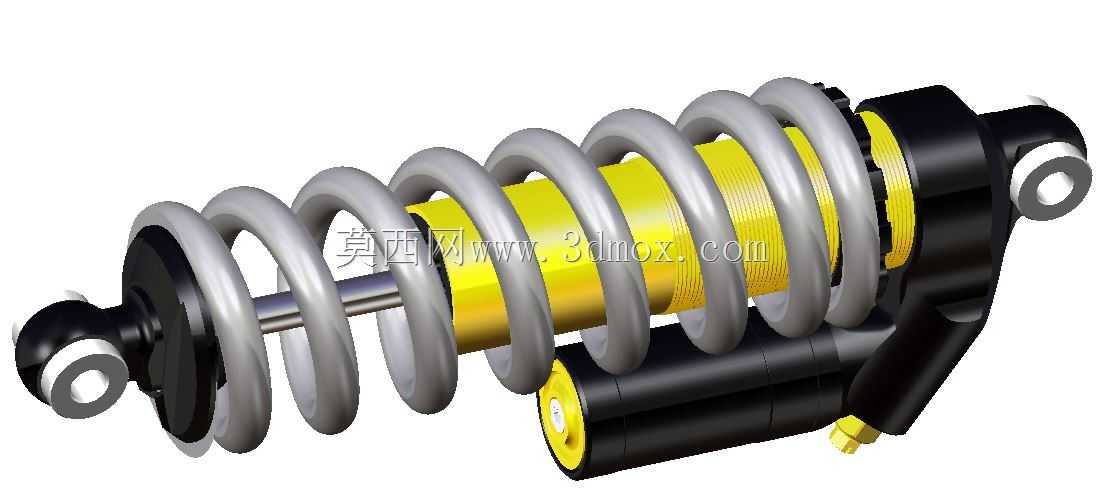

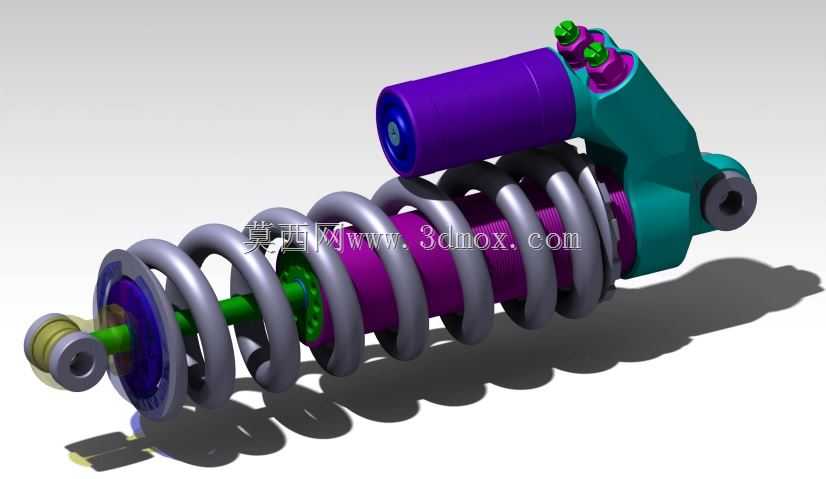

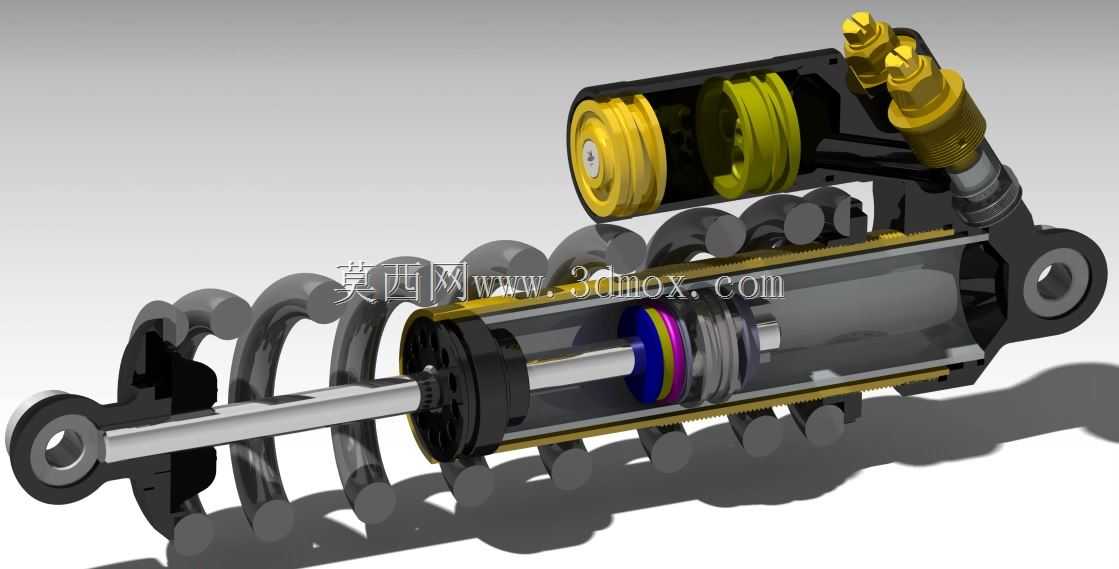

这款山地车后避震器主要应用于越野山地车、速降山地车的后悬挂系统中，安装在车架后三角与主车架的连接点位之间，承担骑行过程中来自后轮的冲击缓冲职责，能够在颠簸林道、落差跳台、乱石路面等复杂骑行场景下，过滤路面传递的高频震动与大行程冲击，既避免刚性冲击对车架结构造成损伤，也能为骑行者提供更稳定的操控支撑，减少长途越野骑行的肢体疲劳。从实际用途来看，该避震器区别于普通弹簧减震结构，集成了阻尼调节与回弹控制功能，能够根据骑行者体重、骑行场景的冲击强度调整阻尼系数，在承受大冲击时提供线性的压缩阻尼，避免弹簧瞬间压溃触底，在回弹阶段控制回弹速度，防止车轮弹起失去抓地力，全程保持车轮与路面的贴合度，提升非铺装路面的骑行安全性。从功能特性来看，该结构采用外置阻尼气室与主弹簧同轴布局，主螺旋弹簧承担主要的承载与冲击吸收作用，侧置的阻尼调节模块集成了压缩阻尼、回弹阻尼的调节油路，通过顶部的调节旋钮即可完成阻尼档位的切换，无需拆解结构即可适配不同骑行风格的需求；内部的活塞结构搭配多组密封件，能够保证阻尼油在往复运动过程中不会出现渗漏，多层叠片的阻尼阀片可以根据活塞运动速度自动调整通油截面积，实现低速小震动灵敏过滤、高速大冲击强支撑的阻尼特性。在设计思路上，该结构采用全组件独立建模的方式，完整还原了避震器从外到内的所有零件，包括端盖安装吊耳、活塞杆、活塞阀组、阻尼油腔、外置气室、调节旋钮、主弹簧、密封胶圈等全部构件，各零件之间的装配间隙、配合公差都按照实际工业生产的标准进行还原，既可以作为山地车悬挂系统设计的参考样件，也能够用于避震器工作原理的教学演示，直观展示阻尼油在油路中的流动路径、弹簧压缩回弹的运动过程、各阀片在不同工况下的工作状态。在外形尺寸与安装边界上，该避震器采用标准的两端吊耳安装结构，两端安装孔的同轴度、安装孔内径、吊耳宽度都符合山地车后避震的通用安装规格，整体行程适配主流越野山地车的后悬挂行程范围，外径尺寸预留了足够的车架安装间隙，不会与车架后叉、变速组件、刹车结构产生运动干涉，侧置的阻尼调节模块位置避开了车架安装位，调节旋钮处于骑行过程中可随手操作的区域，无需下车即可完成阻尼参数的快速调整，整体结构的重量分布均衡，不会给后轮端带来过多的簧下重量，保证后轮的循迹灵活性。
