自行车碗组压入式上盖密封结构设计

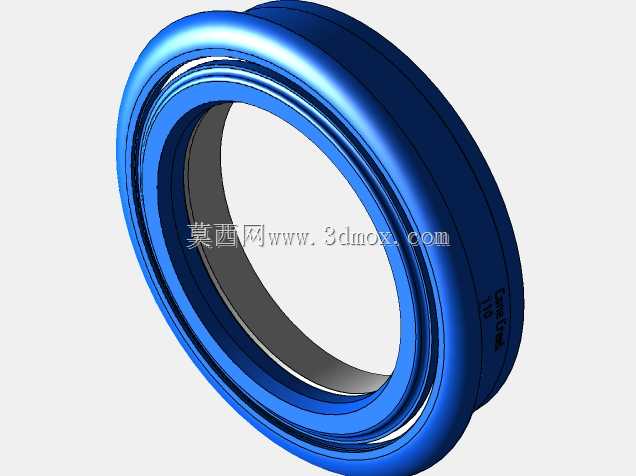

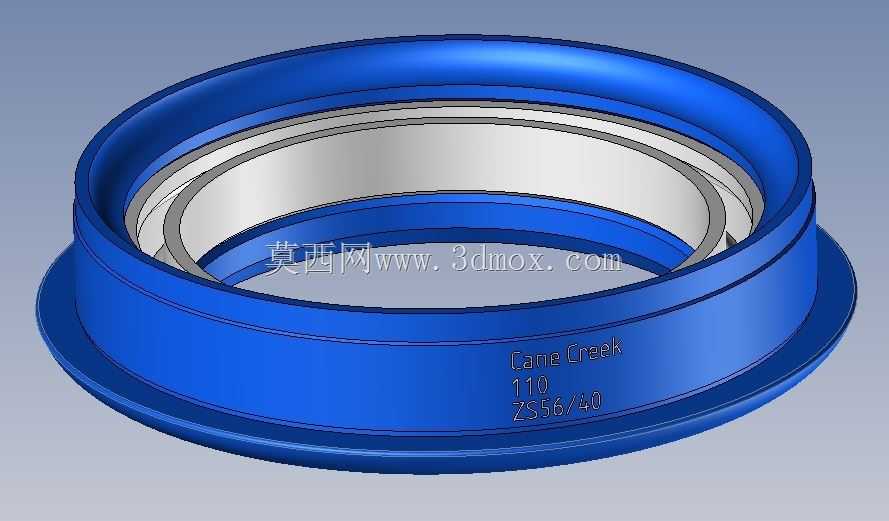

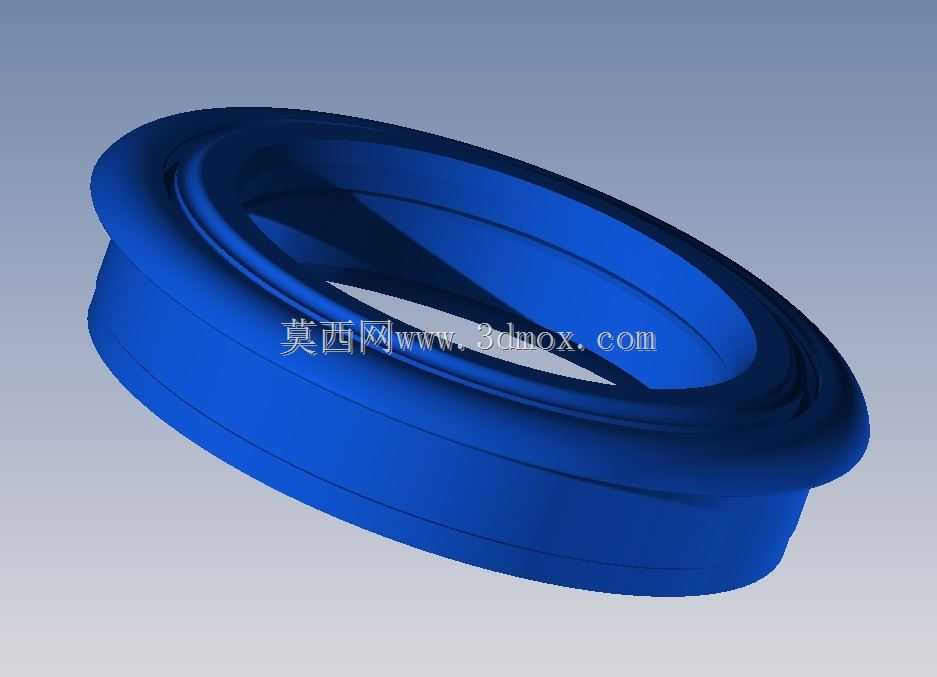

日常做山地车、通勤车车头转向系统配套结构设计时，碗组部位的密封压盖是很容易被忽略但直接影响骑行体验的零件，这次做的这款压入式上盖结构，主要适配常规44mm口径标准车头碗组的安装需求，对应头管上端的安装台阶做了分层限位设计，避免压装后出现偏移、旷量的问题。很多骑友遇到的车头转向卡顿、雨天骑行后碗组进水生锈、转向轴承提前磨损的问题，很大一部分原因是上盖密封结构设计不合理，要么密封唇边压合量不足导致泥水顺着缝隙渗入轴承位置，要么压合过紧增大转向阻尼，影响操控手感。这款结构在设计时特意做了三层环形密封唇边，最外侧唇边做了15度的外翻角度，压装后能紧密贴在头管上端的倒角位置，阻挡骑行过程中轮组带起的泥水、灰尘直接进入碗组内部；中间的环形凸台做了过盈0.1mm的配合公差，压入后能牢牢卡在头管内壁的定位槽里，不会因为长时间颠簸出现松动移位；内侧的唇边做了薄边柔性设计，贴紧舵管外壁的同时不会额外增加转向的摩擦阻力，哪怕是冬天低温环境下橡胶材质变硬，也不会出现转向卡滞的问题。从安装边界来看，这款上盖的总高度控制在12mm，压装后露出头管上端的高度仅3mm，不会额外增加车头堆高，适配大部分把立的安装尺寸，不需要额外加垫圈调整。做结构建模的时候特意把压装导向角做了R0.8的圆角，维修更换时用普通压入工具就能顺利安装，不会因为尖锐边角刮伤头管内壁的漆面或者涂层。实际装车测试的时候，经过泥水路段、高压水枪冲洗后拆解检查，碗组轴承位置没有出现进水进沙的情况，连续骑行两千公里后转向阻尼没有明显变化，相比普通平盖上盖的密封寿命提升了近三倍。另外结构上做的环形减重槽，在保证整体结构强度的前提下，把零件重量控制在18g，不会给整车增加多余的重量负担，符合轻量化骑行配件的设计趋势，不管是入门通勤车还是中端山地车的碗组配套都能适配，安装时不需要额外改装车头结构，直接替换原有同规格上盖就能提升密封性能。
