自行车碗组Cane Creek110 ZS44-28.6结构件

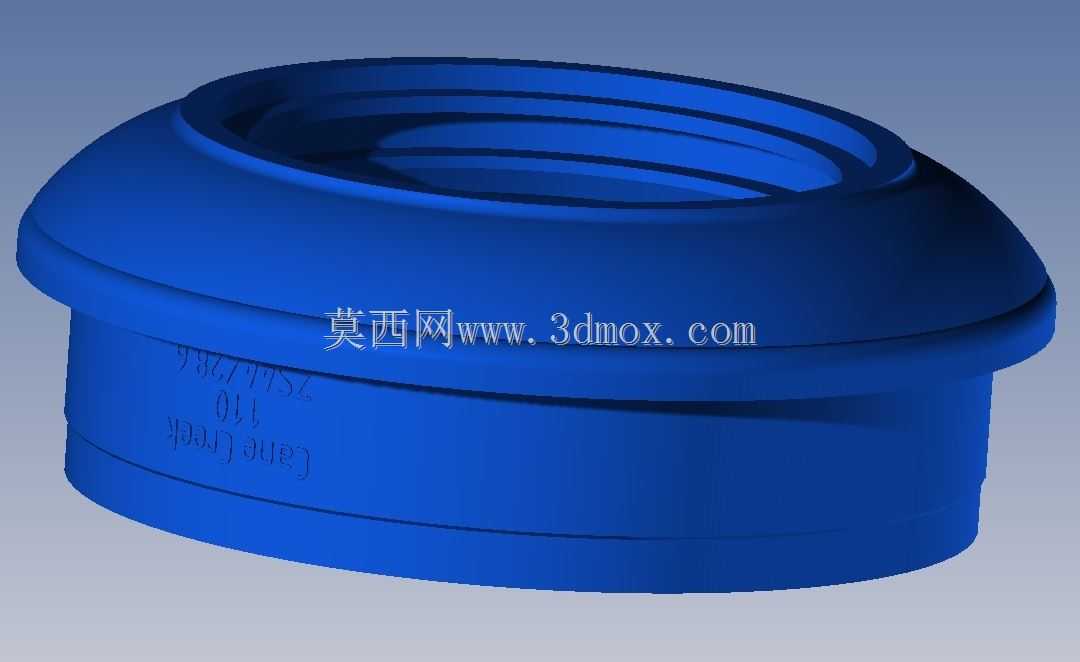

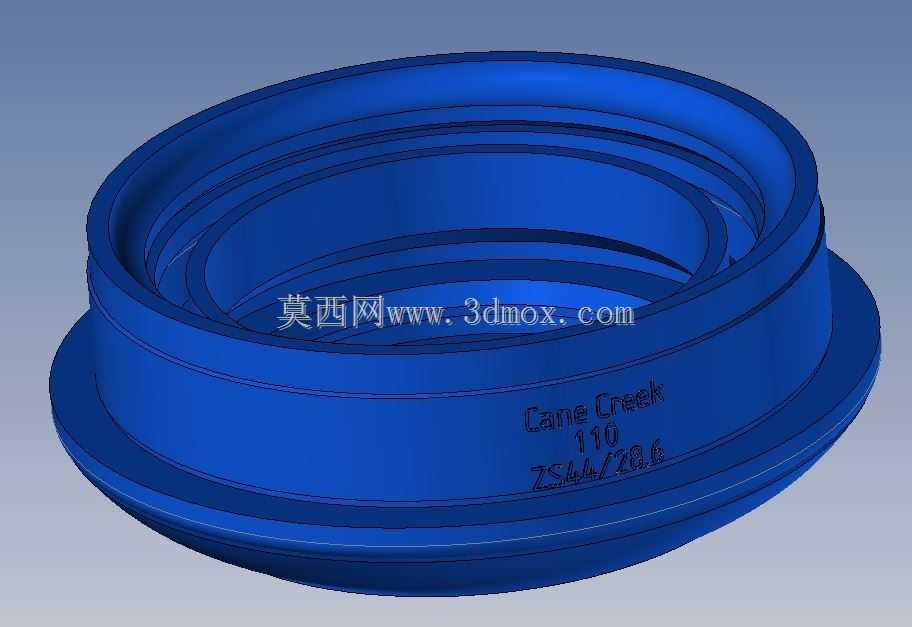

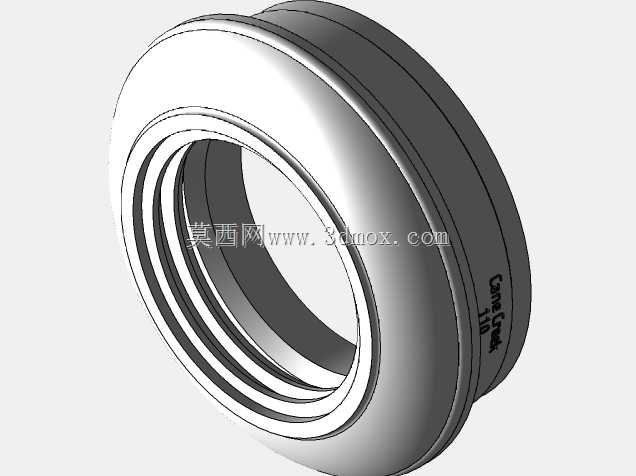

这款压入式车头碗组是山地车、公路车等运动自行车转向系统的核心承载部件，日常骑行中承担着连接车架头管与前叉舵管、实现转向顺滑转动、分散骑行载荷的核心作用，不管是林道穿越时的连续颠簸冲击，还是平路巡航时的高频微幅震动，都需要这类部件稳定传递载荷同时保证转向阻尼均匀无卡顿。从结构设计来看，该部件采用上下分体式压装结构，适配ZS44规格的车架头管，也就是头管内径44mm的标准压入式碗组安装位，适配28.6mm直径的标准前叉舵管，安装时需要借助压入工具将碗组基座平稳压入车架头管两端，避免单边受力导致的碗组座变形或车架头管损伤。部件的外形采用阶梯式环形结构，上部带有多层密封槽结构，用于内置橡胶密封圈，阻挡骑行过程中泥水、沙尘进入轴承滚道，延长轴承维护周期，下部的圆柱定位段与车架头管内壁采用过渡配合，保证压装后同轴度偏差控制在0.05mm以内，避免转向时出现卡滞或舵管偏心磨损。设计过程中优先考虑了载荷传递路径，碗组基座的壁厚从上部密封段到下部定位段采用渐变式设计，在压装接触区域做了0.2mm的倒角引导，既降低压装时的切削风险，也能保证长期使用中不会因为骑行冲击出现松动移位。部件外表面的环形加强筋对应轴承安装位，将骑行时前叉传递的径向、轴向载荷均匀分散到车架头管整个接触端面，避免局部应力集中导致的头管开裂，尤其是山地车飞包落地时的瞬时冲击载荷，能通过加强筋结构快速分散，不会出现单点受力过载的情况。密封结构的设计兼顾了防尘防水性能与转动阻力，多层密封槽搭配的接触式密封圈不会对转向产生额外阻尼，同时能在高压水枪冲洗车辆时阻挡水分进入轴承腔，避免轴承过早出现锈蚀卡滞。对于三维建模从业者来说，这类部件的建模需要重点关注配合面的尺寸公差，压装面的圆柱度、同轴度要求，以及密封槽的尺寸精度，这些细节直接决定了后续加工或3D打印样件的装配适配性，建模时需要严格对应标准碗组的安装尺寸规范，保证与市面主流规格的车架、前叉、轴承配件完全兼容，不需要额外修配即可完成装配。
