轻便摩托Solex3800发动机气缸结构

　　这款气缸是适配小排量轻便两轮摩托的动力核心承压部件，日常主要应用在短途代步类轻型燃油摩托的动力总成中，直接参与发动机做功循环的全流程，是混合气压缩、燃烧膨胀的核心腔体结构。从实际装车工况来看，这类小排量发动机的气缸需要持续承受燃烧过程中的高温高压冲击，同时还要为活塞往复运动提供精准的导向支撑，因此在结构设计上首先要保证缸体内壁的形位公差精度，确保活塞环在往复运动中能保持稳定的密封性能，避免出现漏气、窜油等影响动力输出的故障。

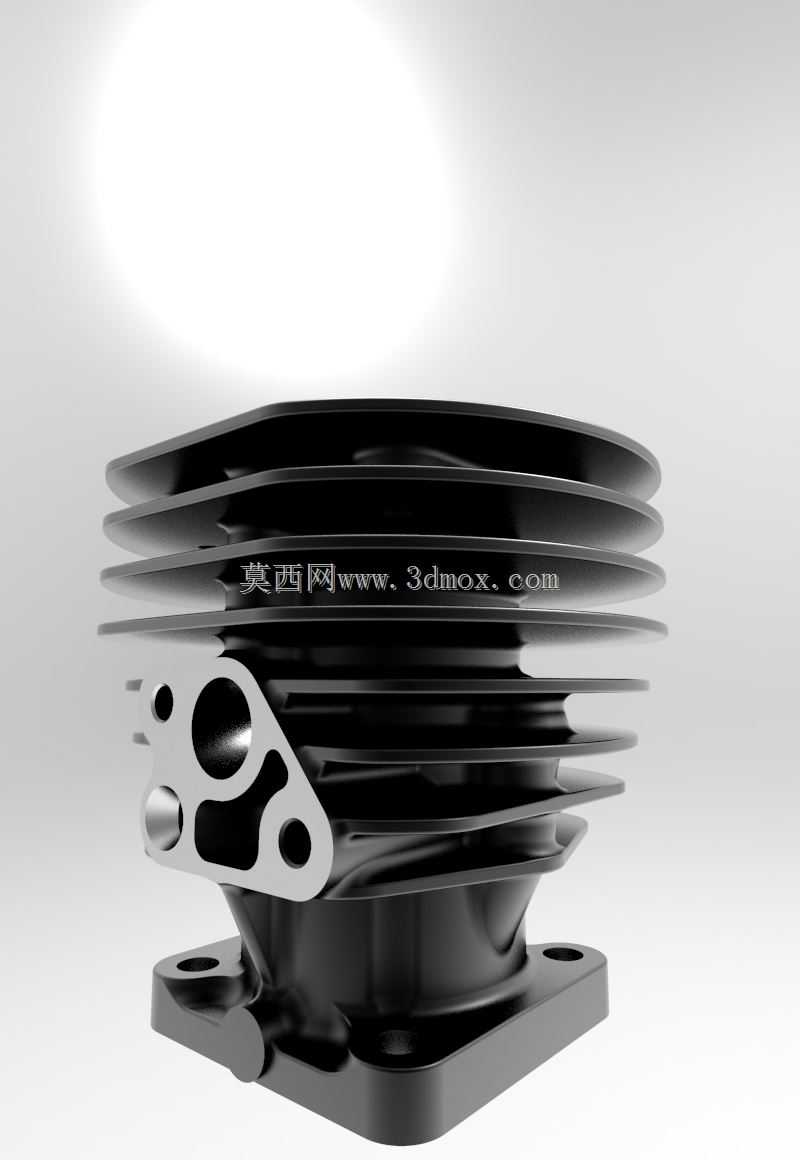

　　散热结构是这款气缸设计的核心考量点，因为这类轻便摩托大多采用自然风冷的散热方案，没有额外的水冷循环管路，所以气缸外壁设计了多层平行排布的环形散热鳍片，鳍片的排布间距、厚度都经过匹配，在行驶过程中迎面气流可以顺着鳍片之间的间隙快速流过，带走气缸工作时产生的多余热量，避免缸体温度过高导致的热变形、润滑失效等问题。鳍片的边缘做了圆滑过渡处理，既可以降低气流通过时的风阻，也能避免生产装配、后续维修过程中出现锐边划伤的问题。

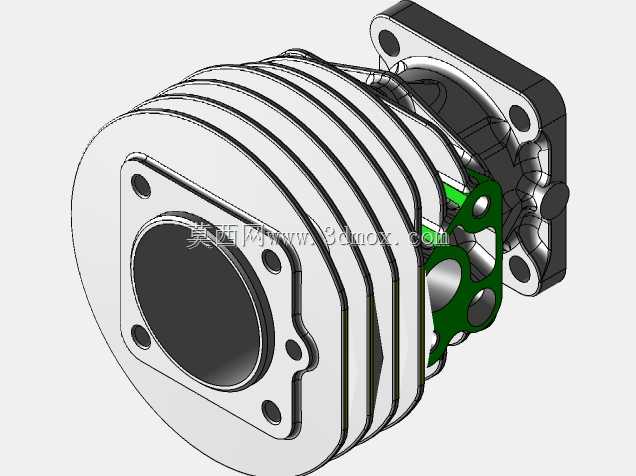

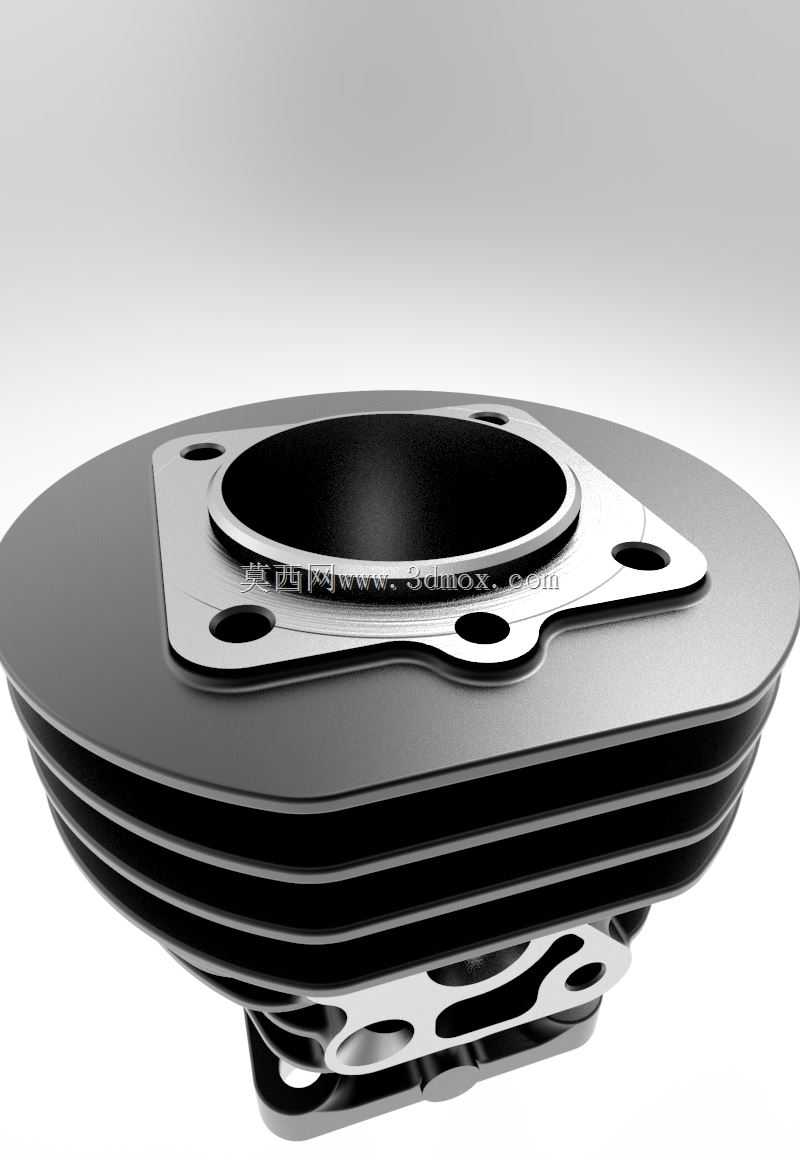

　　缸体下部的安装法兰采用了四点定位的安装结构，安装孔位的位置度公差严格匹配曲轴箱的对应安装位，装配时通过螺栓将气缸牢牢固定在曲轴箱上端面，法兰面的平面度要求控制在合理范围内，配合密封垫片可以保证腔体的密封性能，避免曲轴箱内的润滑油窜入燃烧室，也能防止燃烧室内的高压气体泄漏到曲轴箱内。缸体侧部设计了集成式的气道安装面，上面预留了进排气道的对接孔位、紧固件安装孔以及定位销孔，安装时可以直接与化油器、排气歧管的对应接口精准对接，不需要额外设计转接结构，减少了整机的零件数量，也降低了装配环节的误差累积。

　　从设计思路来看，这款气缸采用了一体化压铸成型的毛坯基础，后续通过机加工完成缸体内壁珩磨、安装面铣削、孔位钻铰等工序，在保证结构强度的前提下尽可能控制缸体的整体重量，适配轻便摩托轻量化的设计需求。缸体的壁厚设计经过受力仿真验证，在燃烧爆发压力的冲击下不会出现过量形变，同时壁厚均匀性控制得当，避免压铸过程中出现缩孔、砂眼等铸造缺陷，影响缸体的结构强度和密封性能。

　　实际装车应用中，这类气缸的工作转速区间大多集中在中低转速范围，匹配的是小排量代步摩托的动力输出特性，不需要追求过高的功率输出，更看重结构可靠性、低维护成本以及长时间工作的稳定性。缸体内壁的珩磨纹路按照标准工艺加工，可以在活塞环运动过程中储存适量润滑油，降低摩擦副的磨损速度，延长整机的大修间隔。侧部的气道走向经过优化，进排气的气流阻力控制在较低水平，能保证混合气顺畅进入燃烧室，燃烧后的废气也能快速排出，提升发动机的充气效率，让日常代步骑行时的动力响应更平顺。

　　安装边界方面，这款气缸的整体高度、外径尺寸都严格适配Solex3800动力总成的安装空间，不会与车架、覆盖件、燃油箱等周边部件产生运动干涉，散热鳍片的外轮廓尺寸也在整车布局的预留空间范围内，保证行驶过程中气流可以无阻碍地冲刷散热鳍片表面，不会因为周边部件遮挡导致散热效率下降。缸体上的各个安装孔位都做了倒角处理，既方便装配时螺栓顺利导入，也能避免孔口的应力集中问题，在长期交变载荷作用下减少孔位开裂的风险。

　　从结构设计的细节来看，这款气缸没有冗余的复杂结构，所有的结构特征都服务于实际功能需求：散热鳍片负责工作温度控制，缸体内腔负责为活塞提供运动导向并密封燃烧压力，安装法兰负责与曲轴箱的刚性连接，侧部接口负责对接进排气系统与相关附件，各个结构之间的过渡都做了圆角处理，既降低了应力集中的风险，也让压铸生产时的金属液充型更顺畅，减少铸造缺陷的产生概率。对于从事小排量动力部件设计、轻便摩托维修替换、三维建模学习的从业者来说，这款气缸的结构设计具备很强的参考价值，其风冷散热结构、集成化安装接口、轻量化设计思路都可以在同类小排量动力部件的设计中借鉴应用。
