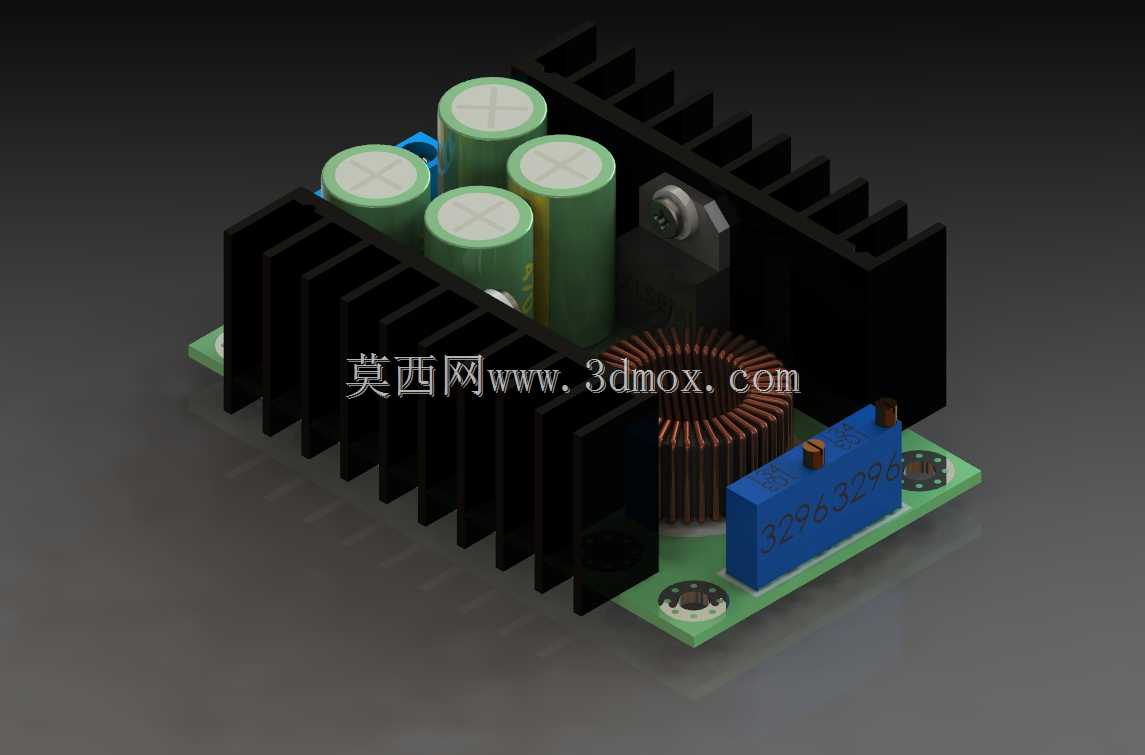

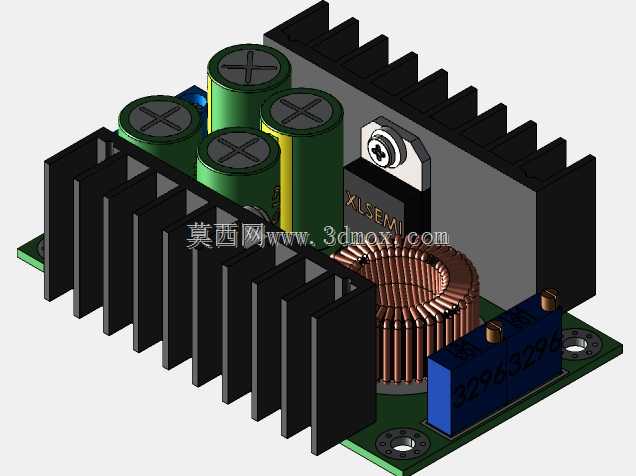

XL4016大功率降压调节器模块结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:211692
  • XL4016大功率降压调节器模块结构设计
  • XL4016大功率降压调节器模块结构设计

这款降压调节模块主要面向中小功率直流电源变换场景,可广泛应用于工业工控板卡供电改造、车载电子设备电压适配、DIY电子制作电源供给、小型通讯设备稳压供电等场景,能够将较高的直流输入电压稳定转换为负载所需的低压直流输出,最大可承载300W功率下9A的持续输出电流,满足多数中小功率直流用电设备的稳压供电需求。模块核心采用XL4016降压控制芯片搭配大电流功率开关回路,通过PWM脉宽调制方式实现电压的高效转换,转换效率可保持在较高水平,有效降低工作过程中的发热损耗。设计过程中充分考虑大电流工况下的散热需求,在功率器件两侧配置了高密度齿状铝制散热片,通过增大散热接触面积与空气对流面积,将持续工作时功率器件的结温控制在安全阈值内,避免长时间大电流输出出现过热降频甚至器件损坏的问题。主功率回路上配置了多颗大容量直插电解电容,分别布置在输入侧与输出侧,输入侧电容用于滤除输入电源携带的纹波干扰,吸收输入线路上的浪涌电压,输出侧电容用于平滑输出电压波形,降低负载动态变化时的电压波动,保证输出供电的稳定性。功率电感采用大线径磁环绕制工艺,可承载大电流持续通过而不饱和,有效降低电感工作过程中的磁损与铜损,提升模块整体转换效率。输出端配置了多颗蓝色功率器件,配合控制回路实现输出电压的稳定调节与过流保护功能,当输出电流超过设定阈值时可自动限制输出电流,保护后端负载与模块自身不受损坏。PCB板采用环氧玻纤基材,大电流走线路径做了加宽加锡处理,降低线路导通电阻与压降,板体四角预留了标准安装孔位,可通过螺丝直接固定在设备机箱内部或绝缘安装基座上,安装孔位间距符合通用电源模块的安装尺寸规范,无需额外定制安装支架即可完成装配。模块整体布局遵循功率回路最短原则,将大电流走线路径尽可能缩短,减少线路寄生参数对转换效率的影响,同时将发热功率器件布置在散热片正下方,保证热量可直接传导至散热片快速散出,信号控制部分与功率部分做了分区布置,避免功率回路的电磁干扰影响控制芯片的稳定工作。接线端采用螺丝锁紧式接线端子,可适配不同线径的电源线缆,接线牢固可靠,可承受大电流通过时的拉力与振动影响,适合在存在一定振动的工业车载场景下使用。
