5mm直插式红光发光二极管结构设计

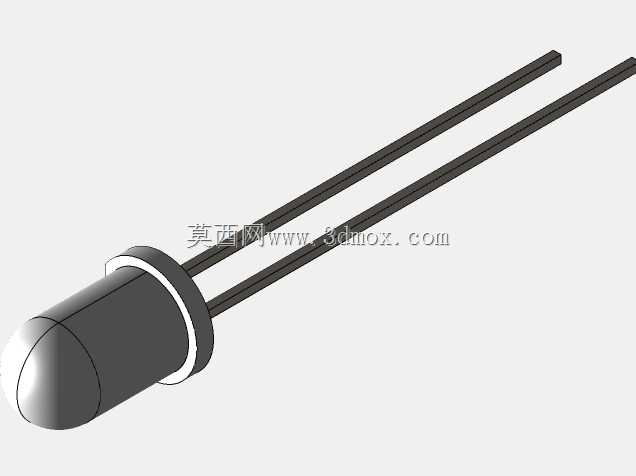

这款5mm直插式发光二极管是电子电路领域应用极广的基础半导体光电器件，日常在消费电子、工业控制板卡、家电面板、电源指示模块、信号提示装置中都能见到它的身影，主要承担电路通电状态指示、功能档位提示、低亮度局部照明、信号传输反馈的作用，是各类电子整机装配中用量极大的基础分立元件。从设计思路来看，这款器件采用行业通用的圆头直插封装结构，整体分为环氧封装头部、内部发光芯片结构、两根平行直插引脚三个核心部分，头部采用半透明红色环氧材料一次封装成型，这种材料一方面可以保护内部的半导体发光芯片、键合引线不受外界潮气、机械外力的损伤，另一方面红色环氧材质可以对芯片发出的光线起到滤色、匀光的作用，让输出的光线色泽均匀柔和，避免出现局部亮斑的问题，同时圆头的弧面结构自带聚光效果，可以将芯片发出的光线集中在正向小角度范围内，提升正向的可视亮度，满足远距离状态识别的需求。在外形尺寸与安装边界上，这款器件的头部直径严格控制在5mm的行业通用尺寸，头部总高度适配常规PCB板的安装预留空间，两根引脚采用平行对称设计，引脚间距符合直插元件的通用标准间距，引脚长度预留了足够的波峰焊、手工焊接操作余量，安装时既可以直接插入PCB板对应的通孔完成焊接固定，也可以根据实际装配需求对引脚进行弯折加工，适配不同高度的安装空间要求，弯折时只要避开引脚根部的封装应力区域，就不会损坏内部的封装结构与引线连接。从功能特性来看，这款直插LED具备功耗低、响应速度快、使用寿命长、抗机械震动性能好的特点，相比传统的白炽指示灯，它的工作电流仅需几毫安到十几毫安就能达到足够的显示亮度，长时间工作也不会出现明显的发热问题，能够适配各类低压直流控制电路的使用需求，不需要额外搭配复杂的驱动电路，只要串联合适阻值的限流电阻就可以稳定工作，在各类低压控制场景中能够长期稳定运行，大幅降低设备的后期维护成本。在实际装配场景中，这款5mm直插LED可以搭配对应的LED灯座安装在设备面板上，也可以直接焊接在PCB板上作为板载状态指示灯，不管是民用消费类电子产品的生产装配，还是工业控制设备的状态指示模块搭建，都能凭借标准化的尺寸设计实现快速装配，不需要针对安装结构做额外的定制修改，能够有效降低整机的装配复杂度与生产制造成本。
