制药产线片剂胶囊在线检测输送装置

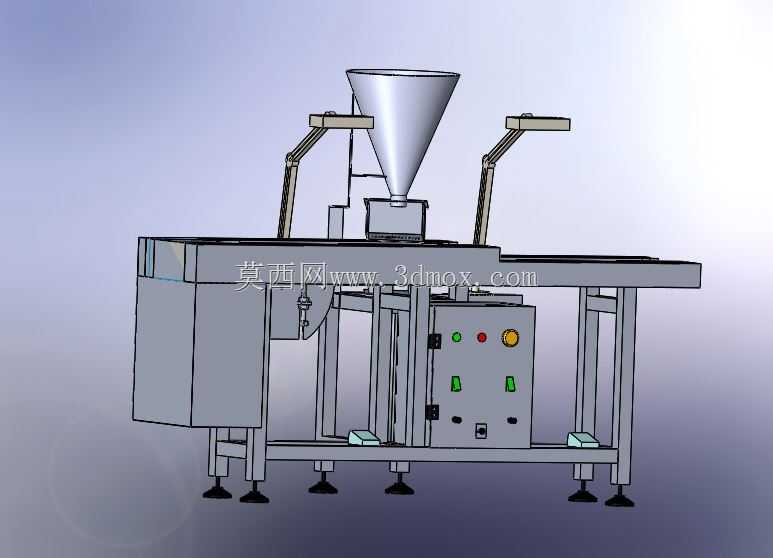

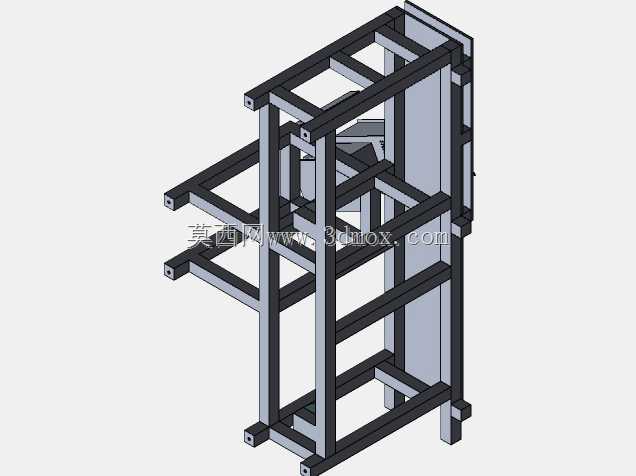

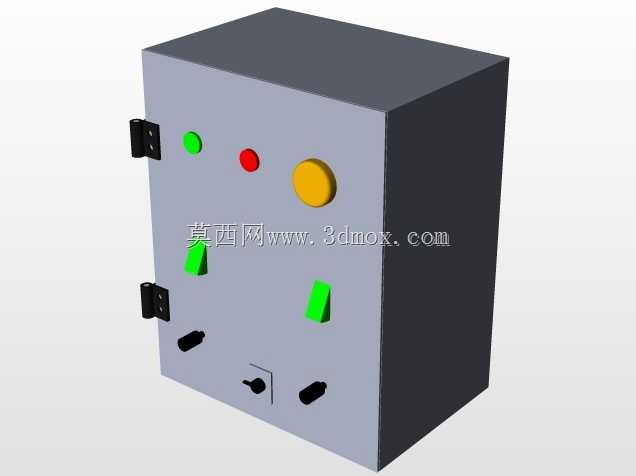

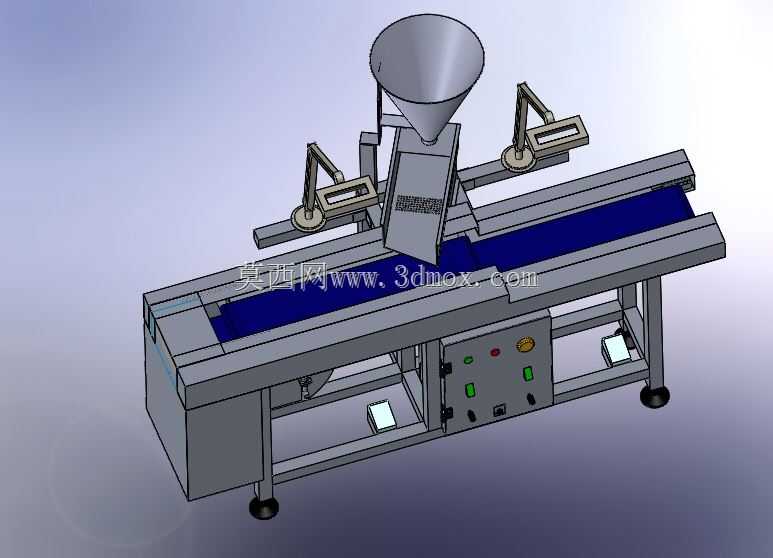

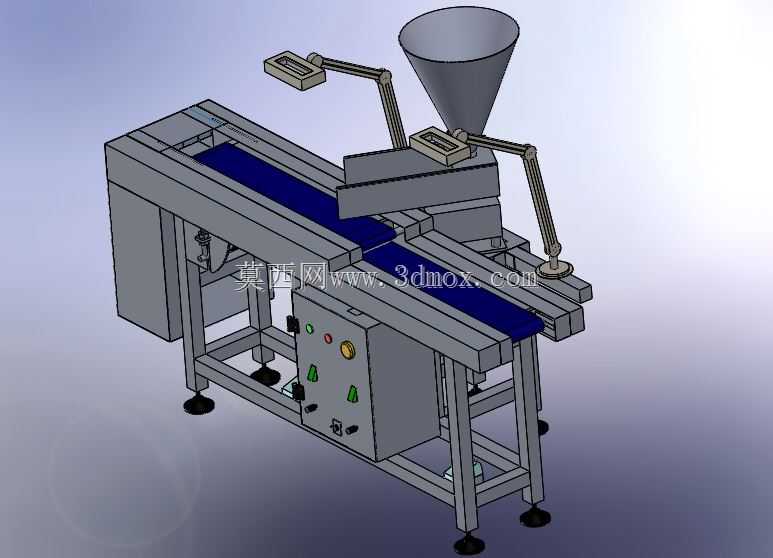

该检测输送装置主要应用于制药、保健食品生产车间的固体制剂生产工序，衔接在压片机、胶囊填充机等成型设备的下游工位，可在物料连续输送过程中完成片剂、胶囊、小型丸剂的外观瑕疵、缺粒、金属异物的在线筛查，替代传统人工目视检查的低效作业模式，适配规模化口服固体制剂生产的连续化质检需求，也可兼容小型食品压片糖果、口香糖粒等规则颗粒状产品的在线检测工序，适配洁净生产车间的安装使用要求。设备整体采用长条形卧式布局，核心输送单元为蓝色食品级皮带输送线，皮带运行速度可根据前端产线节拍灵活调节，确保物料在输送带上呈单层平铺状态经过检测工位，避免叠料导致的漏检问题。设备进料端配置锥形不锈钢料斗，可承接上游设备出料，通过料斗下方的导流结构将物料均匀排布到输送皮带上，减少人工摆料的工作量。检测工位设置在输送线中段上方，搭载双组可调式检测探头支架，支架可沿横向、纵向灵活调整位置与检测角度，适配不同尺寸规格的片剂、胶囊检测需求，检测模块可根据实际质检需求替换视觉检测单元或金属检测单元，实现不同维度的质量筛查。设备下部为一体式机架结构，采用不锈钢方管焊接成型，底部配置可调式支撑脚轮，既可以通过脚轮实现设备的工位转移，也可通过调节脚杯高度调整设备水平度与安装高度，适配不同高度的上下游产线对接需求，机架侧面集成设备控制箱，排布有启动、停止、急停按钮与运行状态指示灯，操作逻辑简洁直观，一线生产人员经过简单培训即可完成设备操作与参数调整。设计过程中充分考虑洁净生产区域的清洁需求，所有与物料接触的部位均采用圆角过渡设计，无清洁死角，可直接使用洁净区专用清洁工具完成擦拭消毒，设备整体宽度控制在常规产线预留安装范围内，长度可根据实际检测工位需求进行模块化拓展，无需对现有生产车间布局做大规模改造即可完成安装对接，设备运行过程中噪音低，无物料积存死角，符合口服制剂生产的卫生管控要求。
