多联组合式齿轮传动复合结构

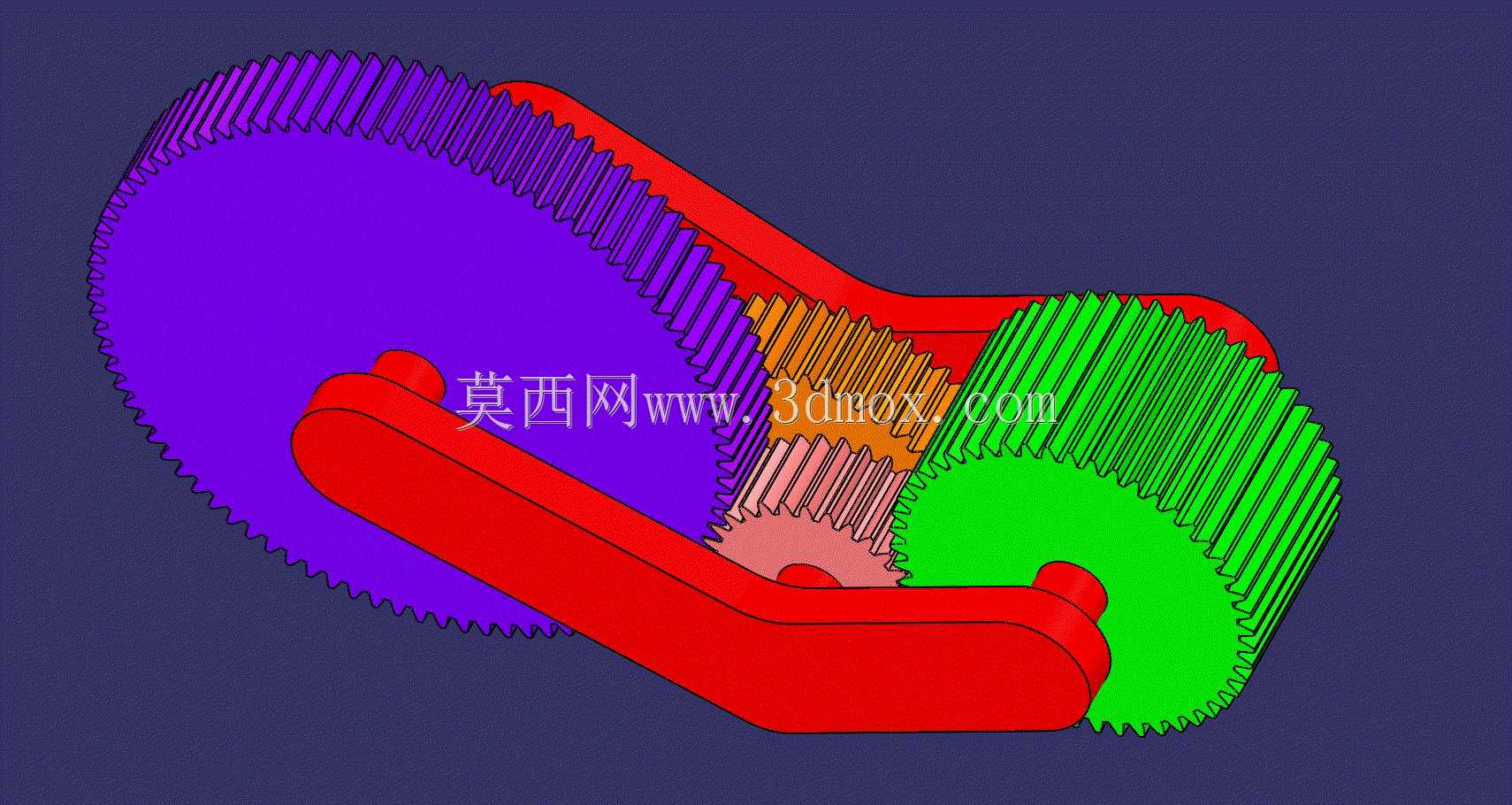

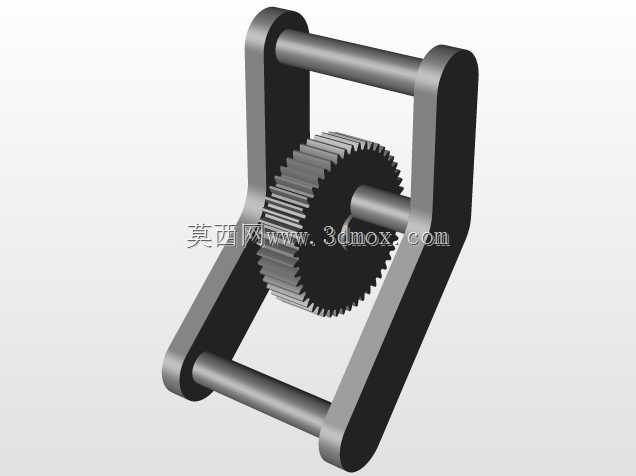

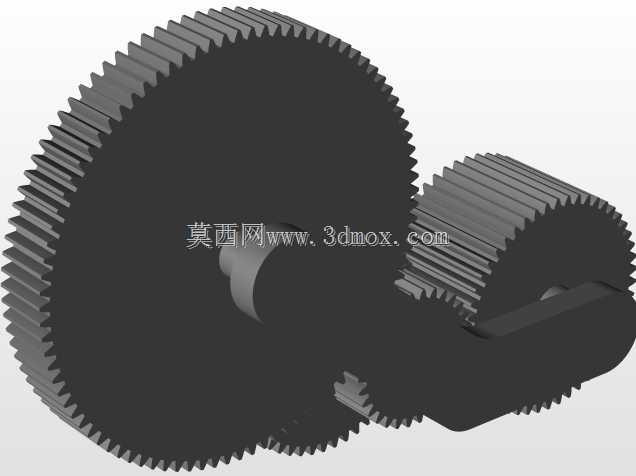

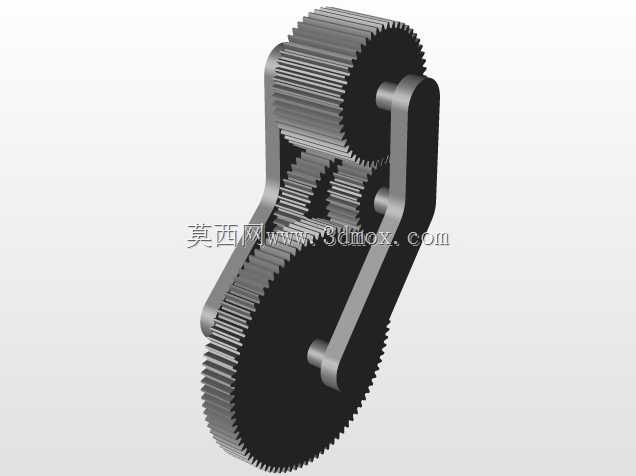

这款多联组合式齿轮传动复合结构，主要应用于小型精密传动场景，常见于桌面级自动化进给机构、小型教具演示装置、精密仪器的动力传递单元中，能够在紧凑的安装空间内实现多级减速与动力分流输出，适配对传动布局紧凑度有较高要求的小型机械系统。该结构的核心功能是通过单组宽齿转子作为主动输入件，带动其余不同齿数、不同分度圆直径的从动齿轮同步运转，可根据实际传动比需求匹配不同的输出转速与扭矩，既能够实现单输入多输出的动力分配，也可通过调整各齿轮的啮合位置改变传动路径，满足不同工况下的动力传递需求。在设计思路上，该结构采用弧形支架作为所有齿轮的安装承载基体，将主动宽齿轮布置在支架一端作为动力输入转子，其余不同规格的从动齿轮沿支架的弧形轮廓依次排布啮合，既保证了每一组齿轮副的啮合侧隙处于合理区间，避免传动过程中出现卡滞、跳齿问题，也最大化利用了弧形支架的内部空间，大幅压缩了整个传动组件的整体占用体积。从安装边界来看，整个复合齿轮结构的外轮廓以支架的弧形外沿为最大边界，安装时仅需固定支架两端的转轴定位孔即可完成整体装配，无需额外设置复杂的齿轮定位基座，能够直接嵌入到对应设备的预留安装腔体内，适配小型设备内部局促的装配空间。结构中作为主动件的宽齿转子采用加宽齿面设计，相比常规齿轮拥有更大的啮合接触面积，既能够同时与多个不同位置的从动齿轮保持稳定啮合，也提升了主动轮的负载承受能力，降低长期运转过程中的齿面磨损速率，延长整套传动结构的使用寿命。各从动齿轮根据排布位置的不同匹配对应的齿厚与齿数，在保证与主动轮精准啮合的前提下，尽可能降低单个从动齿轮的重量，减少传动过程中的转动惯量，提升整套结构的传动响应速度，同时弧形支架的转轴孔位采用同轴度精准定位设计，保证各齿轮运转时的回转中心偏差控制在合理公差范围内，降低传动过程中的振动与噪音，让整套齿轮复合结构运转更加平稳顺畅。
