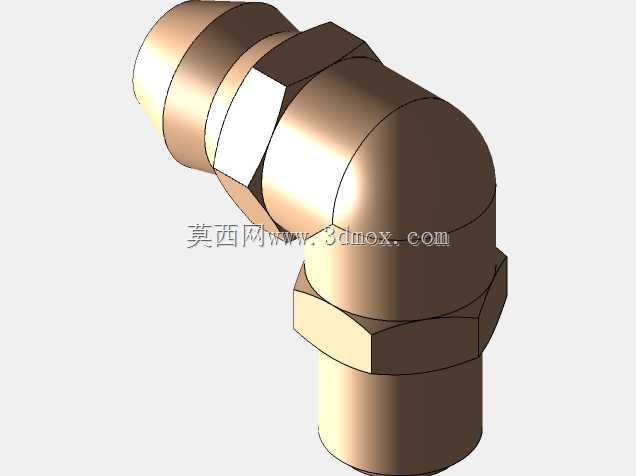

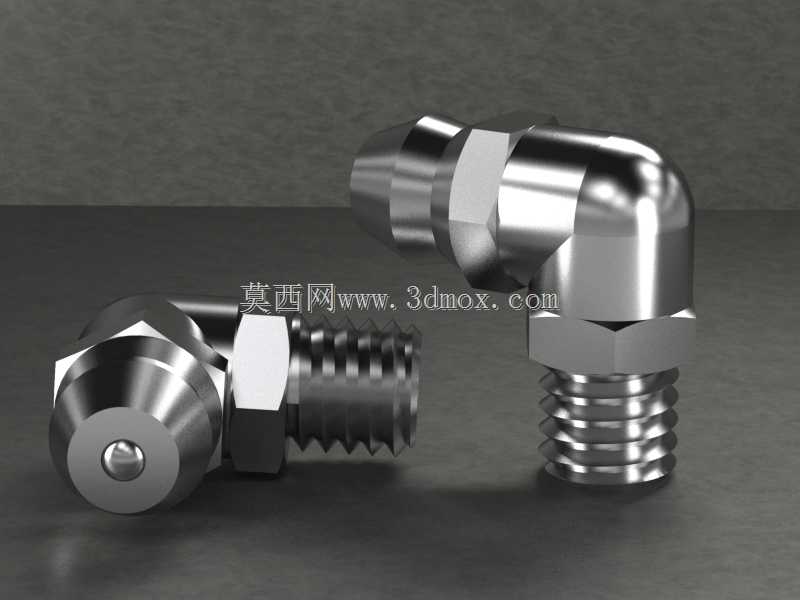

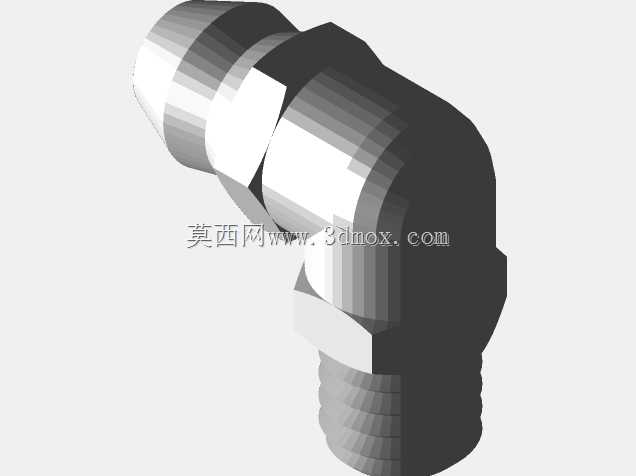

90度弯角式润滑注油接头结构设计

这款90度弯角结构的润滑注油接头，是工业润滑系统中应用极为广泛的基础连接件，主要用于各类存在空间限制的机械设备润滑点位，解决直式注油嘴无法适配狭窄安装空间、注油操作角度受限的痛点。在实际工业场景中，这类接头常被部署在工程机械铰接点位、机床传动导轨副、汽车底盘悬挂销轴、减速机输入输出轴轴承位、农业机械运转铰接处等需要定期补充润滑脂的位置，能够在设备紧凑的装配空间内，为润滑脂的加注提供顺畅的连通通道，避免因注油路径受阻导致的润滑缺失问题。从功能特性来看，该接头采用90度直角弯折的流道设计，内部流道做了平滑过渡处理，能够最大程度降低润滑脂加注过程中的流动阻力，保证高粘度润滑脂可以在常规手动黄油枪的压力下顺畅注入润滑点位；接头一端为外螺纹连接结构，可直接拧入设备预设的注油螺纹孔内，螺纹段的尺寸公差严格遵循通用连接标准，能够与绝大多数工业设备的注油点位实现无额外密封件的紧密配合，防止润滑脂加注过程中出现侧漏问题；另一端为标准注油对接结构，内置钢珠式单向止回结构，在无注油压力时依靠内部弹簧预紧力将注油口封闭，既可以防止设备运行过程中内部润滑脂从注油嘴溢出，也能阻挡外界的粉尘、切削液、泥水等杂质进入设备润滑腔内部，避免杂质混入润滑脂造成运动副的异常磨损。在设计思路上，这款接头充分考虑了工业现场的实际安装与使用需求：弯折处采用大圆角过渡结构，既避免了直角流道的应力集中问题，提升接头整体的结构强度，也能让润滑脂的流动路径更顺畅；接头中部设置了标准六角拧动位，尺寸匹配常规扳手的夹持范围，安装时可以使用普通开口扳手或套筒完成紧固操作，无需特殊定制工具，大幅降低现场安装的操作难度；接头整体采用金属材质打造，表面做了防锈耐磨处理，能够适应户外工程机械、车间加工设备等多场景的复杂工况，即使长期接触切削液、油污、户外水汽也不易出现锈蚀卡滞问题。在安装边界方面，该接头的螺纹段长度经过精准设计，拧入设备螺纹孔后不会与设备内部的运动部件发生干涉，90度弯折后的注油端朝向预留了足够的黄油枪枪头对接空间，即使在相邻部件间距极小的安装点位，也能保证注油操作时枪头可以顺利卡接到位，不会出现对接偏移、注油泄漏的问题；接头整体的外形尺寸紧凑，弯折后的整体高度与外伸长度都控制在极小范围内，不会额外占用设备周边的装配空间，也不会在设备运行过程中与周边运动部件发生剐蹭碰撞，适配绝大多数紧凑型设备的润滑点位改造与原配装需求。
