黑白格纹涂装探空火箭三维设计作品

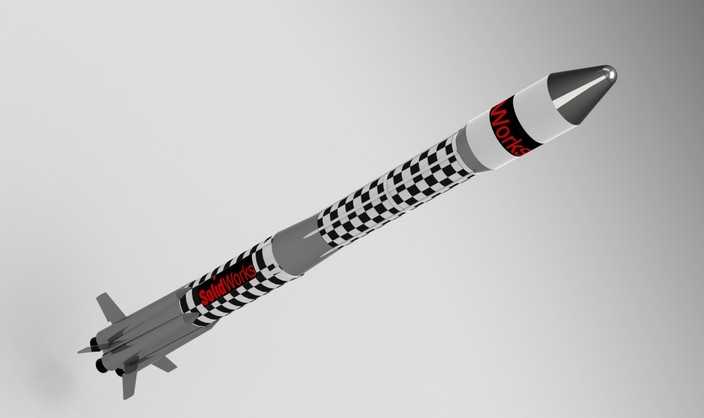

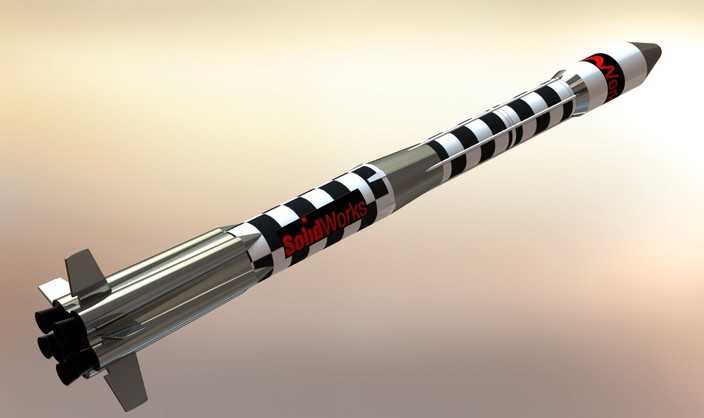

本作品为一款采用SolidWorks完成全参数化建模的火箭三维设计，整体建模流程遵循航空航天飞行器结构设计逻辑，首先完成弹体中心轴线的基准搭建，以旋转凸台特征生成火箭主体的流线型外轮廓，从尖锥形头部到柱形弹身再到尾部收敛段的曲面过渡全部采用G2连续曲率处理，保证气动外形的顺滑性，避免渲染与后续结构分析时出现曲面破面问题。弹身表面的黑白棋盘格涂装采用分区曲面投影贴图实现，建模阶段提前将弹身圆柱面按格纹尺寸拆分UV映射区域，确保格纹在曲面转折处无拉伸变形，弹身标注的标识区域采用包覆特征制作轻微凸起效果，还原真实弹体标识的印刷质感。头部整流罩部分单独拆分建模，内部预留了有效载荷舱的装配空间，尖锥头部采用高反光金属材质设置，模拟真实火箭弹头的金属加工表面质感，整流罩与弹身的连接段设置了环形定位凸台结构，还原实际产品的装配定位逻辑。尾部结构为多片尾翼与喷管组合设计，四片对称分布的梯形尾翼采用薄壁拉伸特征生成，尾翼与弹身的连接位置做了圆角过渡处理，避免应力集中问题，尾部喷管采用嵌套式旋转特征制作，区分出喷管内壁、外壁、收敛段、扩张段的不同结构层次，喷管端面设置了轻微的倒角处理，还原机加工零件的边缘特征。材质设置阶段，弹身主体采用哑光航空涂料材质，调整粗糙度参数模拟真实涂料的漫反射效果，黑白格纹区域分别设置对应明度的哑光材质，尾翼与喷管部分采用高温合金金属材质，调整金属度与反射参数，模拟高温工作环境下金属部件的轻微氧化质感。渲染阶段采用三点布光方案，主光源从侧上方打亮弹身主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒弹身边缘提升立体感，背景采用中性灰色渐变背景突出火箭主体，最终渲染效果清晰展现了火箭的整体外形、涂装细节与结构特征，建模过程中所有特征均保留参数化历史记录，可根据设计需求调整弹身长度、尾翼尺寸、喷管口径等参数，适配不同规格的火箭设计方案迭代。
