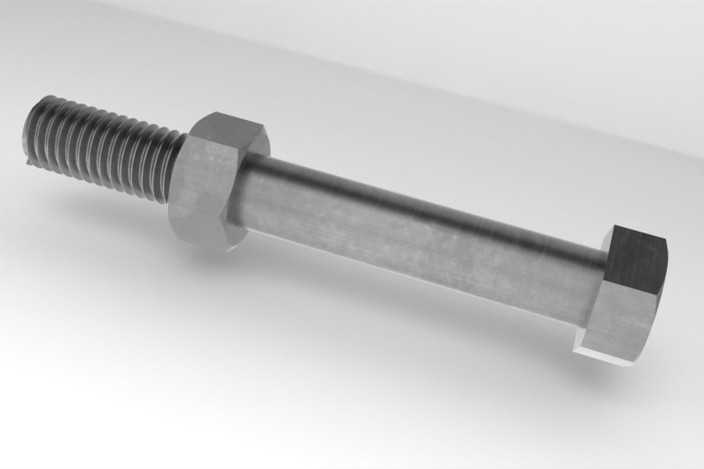

M10公制外六角螺栓配套螺母三维设计

本作品为M10公制规格的螺栓与配套螺母三维建模作品，建模过程严格遵循公制螺纹紧固件的标准尺寸规范，首先通过草图绘制螺栓六角头的正六边形轮廓，标注对边、对角尺寸符合M10螺栓的国标参数，随后通过拉伸特征生成六角头基体，对六角头与螺杆衔接处的倒角做了精准处理，还原实际紧固件的工艺倒角结构，避免应力集中的结构细节也在建模中完整还原。螺杆部分采用螺旋扫描特征生成标准公制三角螺纹，螺纹牙型角、螺距、牙高均严格匹配M10公制粗牙螺纹的参数，螺纹收尾处做了自然过渡处理，还原实际车削加工的螺纹收尾形态，螺杆光杆部分的直径公差、长度尺寸均按照常用M10螺栓的装配需求设定，保证后续装配模拟时的干涉检查有效性。配套的六角螺母同样以正六边形草图为基础拉伸生成基体，通过螺旋扫描切除特征生成内螺纹，内螺纹参数与螺栓外螺纹完全匹配，螺母两端的倒角做了对称处理，符合实际紧固件的加工工艺。材质渲染阶段，为螺栓与螺母赋予了常用的碳钢镀锌材质效果，调整金属材质的粗糙度、反射率参数，还原镀锌紧固件的哑光金属质感，对螺纹牙型的细微光影做了优化，通过环境光遮蔽效果凸显螺纹的牙型轮廓与六角头的棱边结构，让模型渲染效果贴近真实五金件的视觉表现。结构设计上完整还原了紧固件的装配逻辑，螺栓螺杆长度适配常规连接板厚的装配需求，螺母厚度符合M10螺母的标准尺寸，可直接用于机械装配模拟、工装设计的紧固件调用，模型的特征树保留了完整的建模步骤，参数可编辑，能够根据实际需求调整螺栓长度、螺纹规格等参数，适配不同的机械设计场景。建模过程中对螺纹特征做了优化处理，在保证螺纹牙型精度的同时控制模型面数，避免特征过于冗余导致的软件运行卡顿，兼顾模型精度与使用流畅度，六角头的棱边做了微小的圆角处理，还原实际冷镦加工形成的自然棱边钝化效果，避免模型棱角过于锐利不符合实际产品形态。
