工业气动真空吸盘执行元件结构

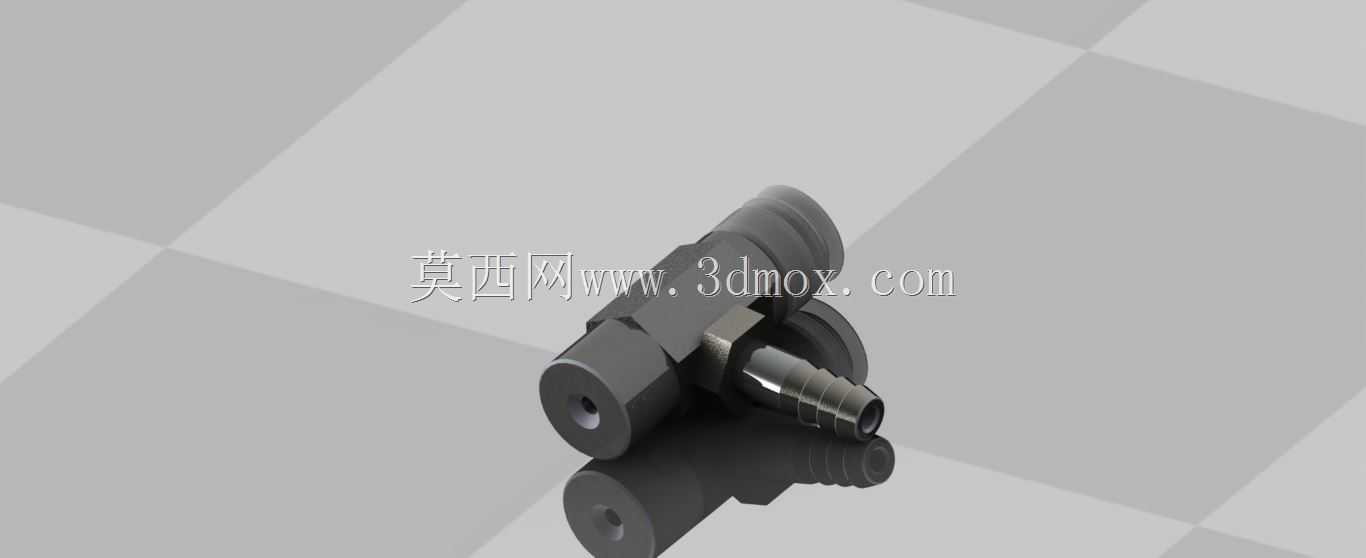

　　在3C电子组装、软包装物料搬运、薄型板材上下料这类需要非接触式夹取的工位上，气动吸盘是出现频率极高的末端执行元件，相比机械夹爪，它不会对易划伤、易形变的工件表面造成压痕损伤，也能适配曲面、异形面的工件抓取需求，在轻工、电子、包装行业的自动化产线里应用占比逐年提升。这款侧接式气动吸盘的结构设计，核心围绕负压气路的密封可靠性与安装便捷性展开，主体采用六角棱边的阀块结构，既可以用开口扳手直接夹持完成安装锁紧，也能在紧凑的安装空间里避免周向转动，保证气路接口的朝向始终符合布管要求。侧置的宝塔式气嘴结构，适配常见的PU气动软管，安装时直接将软管插入接头即可依靠倒刺结构实现密封防脱，不需要额外的卡箍或者快插接头配件，

　　在频繁更换吸盘规格的小批量产线调试场景里，能大幅缩短气路连接的耗时。吸盘端的连接结构采用标准的外螺纹接口，可适配不同直径、不同材质的吸盘胶头，不管是抓取光滑玻璃面板的丁腈橡胶吸盘，还是抓取粗糙纸箱表面的硅胶吸盘，都可以直接替换，不需要更换整个阀体组件，能降低产线备件的库存品类。从安装边界来看，这款吸盘的主体径向尺寸控制在紧凑范围内，在多吸盘密集排布的大面积板材抓取工装上，相邻吸盘的中心距可以压缩到较小数值，不会出现阀体干涉的情况，轴向长度也做了优化，在Z轴行程有限的移栽机构上，不会因为吸盘本体过长占用过多的运动空间，避免移栽过程中工件和周边工装发生碰撞。气路内部的流道做了平滑过渡处理，没有直角突变的结构，能减少负压气流的压力损失，

　　在同等真空发生器功率下，吸盘的吸附响应速度更快，破真空时的残留负压释放也更迅速，不会出现工件释放延迟、掉料滞后的问题，在高速分拣的工位上，这一设计能有效提升整机的运行节拍。阀体和胶头的连接端面做了平面密封处理，不需要额外添加生料带或者密封胶，依靠端面的压紧力就能实现气路密封，长期往复工作也不会出现负压泄漏的情况，在有轻微粉尘的包装车间环境里，也能维持稳定的吸附力，不会因为微泄漏导致工件掉落。和传统的轴向接气的吸盘相比，侧接式的结构在安装时不需要在安装板背面预留气管的弯曲空间，气管可以沿着安装板侧面排布，让整个末端执行器的结构更紧凑，在空间狭窄的设备内部移栽场景里，这种结构的适配性更强。设计过程中也考虑了不同工况的耐受需求，

　　阀体材质选用硬质工程塑料或者轻质铝合金可选，在有弱腐蚀的车间环境里也能长期使用不会锈蚀，重量控制在较低水平，不会给移栽机械手的Z轴带来额外的负载负担，对于小负载的SCARA机器人或者直线模组移栽机构来说，这种轻量化的结构能有效降低运动过程中的惯性冲击，提升设备运行的平稳性。在实际选型应用中，这类吸盘通常会和真空发生器、负压开关、破真空电磁阀配套使用，单个吸盘的吸附力可以根据胶头直径调整，小直径规格适合抓取小型电子元器件，大直径规格可以适配较重的纸箱、板材类工件，侧接的气路结构也方便在气路上加装负压检测的接头，实时监测每个吸盘的负压状态，一旦出现吸附异常就能及时触发设备停机报警，避免工件掉落造成的产品损坏或者安全隐患。
