调心球面滚子轴承工业传动部件

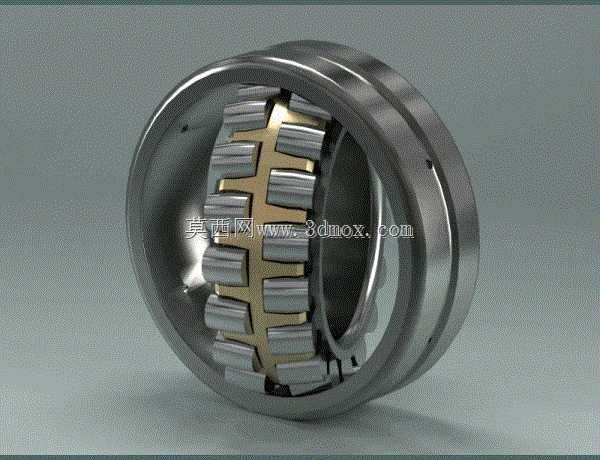

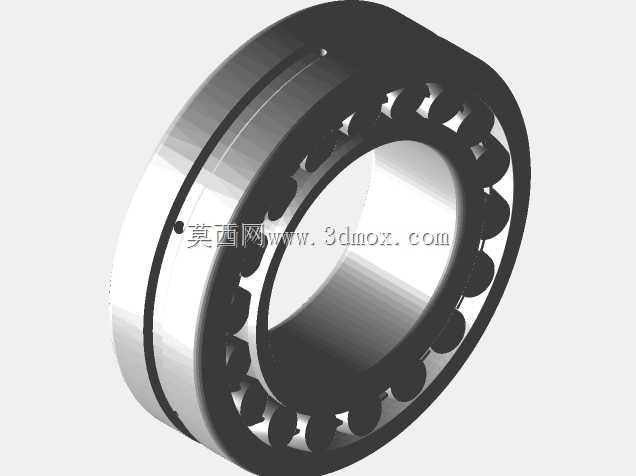

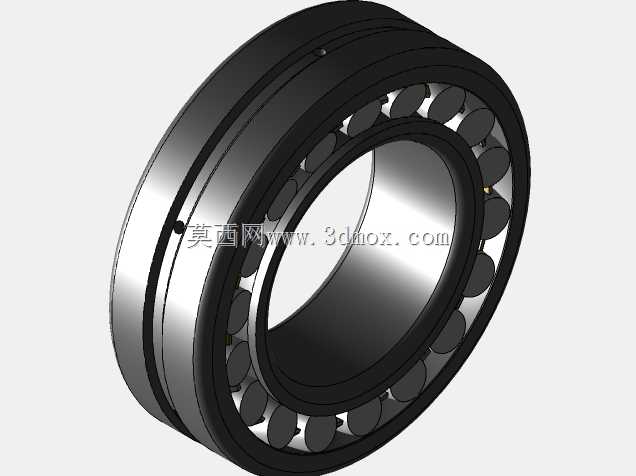

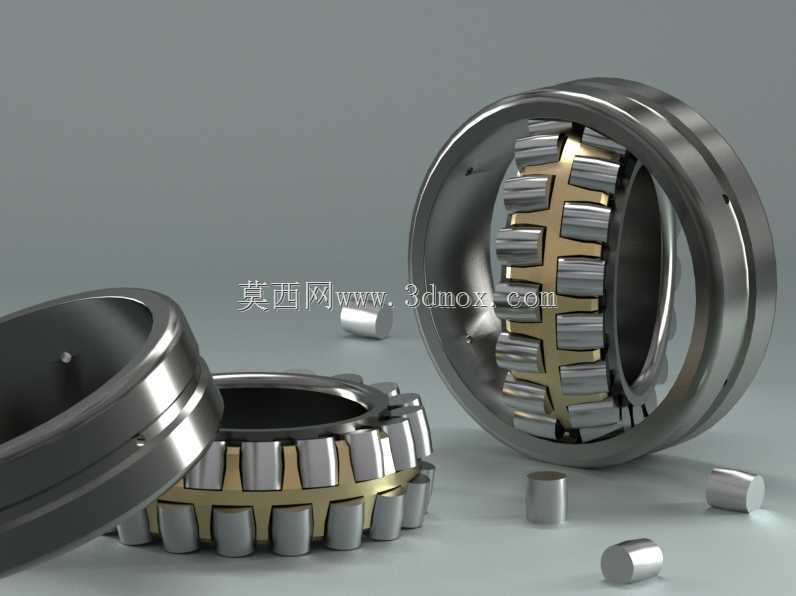

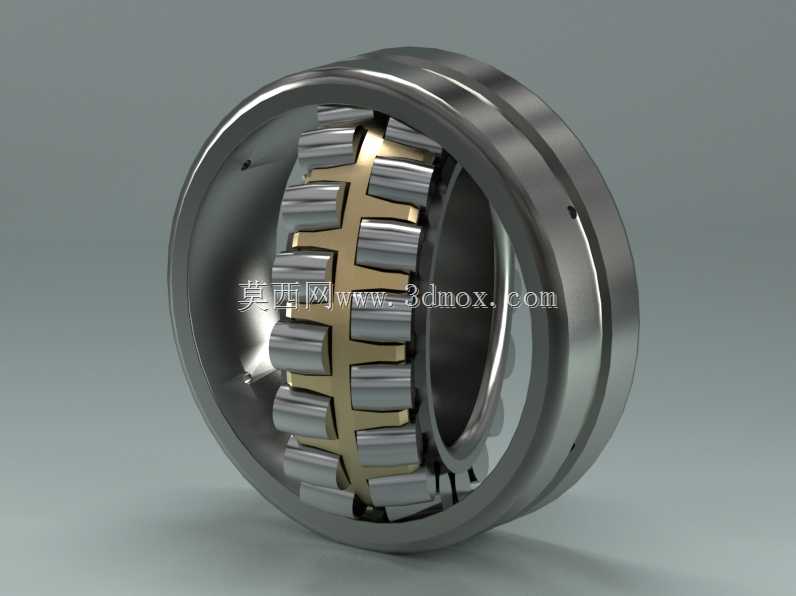

球面滚子轴承作为重载传动场景中的核心支承部件，广泛应用于冶金轧机、矿山破碎设备、风力发电机组主轴、重型输送机械以及工程机械的行走机构中，这类场景往往伴随大载荷冲击、轴系挠曲变形以及安装对中误差，普通深沟球轴承或圆柱滚子轴承难以适应这类复杂工况，而球面滚子轴承凭借自身的结构特性，可在承受径向重载的同时承受双向轴向载荷，还能自动补偿轴与座孔之间的角度偏差，适配轴系运行过程中产生的挠曲变形，大幅降低安装对中难度，提升设备运行的稳定性与使用寿命。从结构设计来看，该类轴承采用双列鼓形滚子设计，内圈带有两条倾斜的滚道，外圈滚道为球面形，滚子与滚道之间为线接触修正形态，可保证载荷均匀分布在滚子接触面上，避免边缘应力集中；中间的黄铜保持架将滚子均匀分隔，引导滚子在滚道内平稳运转，减少滚子之间的摩擦与碰撞，即使在低速重载或冲击载荷工况下，也能保持稳定的运转状态。在实际安装适配层面，这类轴承的外形尺寸严格遵循通用传动部件的安装边界规范，内径适配不同直径的重载传动轴，外径与轴承座孔的配合公差满足过盈安装的精度要求，宽度尺寸适配常规轴承座的安装空间，安装时可采用热装或压装方式，配合锁紧螺母与止动垫圈实现轴向定位，部分带密封结构的款式还可适配粉尘、潮湿等恶劣工况，无需额外添加复杂的密封组件。在设备运行过程中，球面滚子轴承主要承担旋转轴的支承作用，将轴运转过程中的径向与轴向载荷传递至机座，同时允许轴在一定角度范围内的偏摆，避免因轴变形产生的附加载荷损坏轴承或其他传动部件，比如在矿山破碎机的主轴支承位置，破碎矿石产生的持续冲击载荷会让主轴产生微小挠曲，球面滚子轴承的调心特性可抵消这类变形带来的影响，保证设备长时间连续运转；在风力发电机组的主轴部位，多变的风向与风载会让主轴产生一定角度的偏斜，该类轴承可适应这种偏斜状态，稳定传递扭矩，保障发电效率。设计这类轴承三维模型时，需要精准还原滚子的鼓形曲面、内外圈滚道的球面曲率、保持架的兜孔结构，确保各部件之间的装配间隙符合实际运转要求，既保证滚子可在滚道内灵活转动，又不会出现过大的窜动间隙，模型的装配关系完全还原实际轴承的组装逻辑，可直接用于设备的虚拟装配仿真、干涉检查以及工况模拟分析，帮助工程师在设计阶段验证轴承与周边轴、座孔、密封件的适配性，提前规避安装干涉、载荷分布不均等设计问题，缩短设备研发周期，提升设计可靠性。
