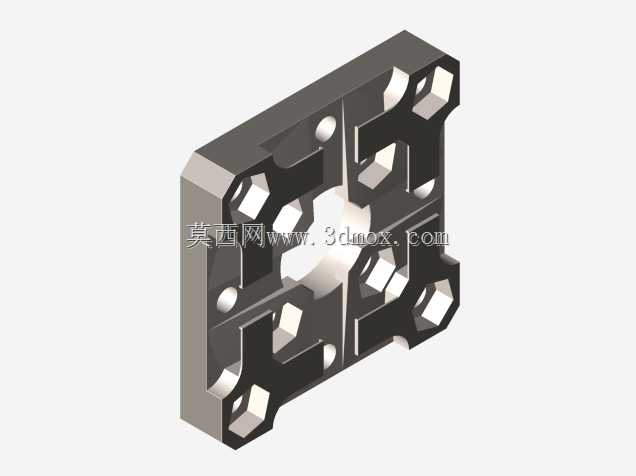

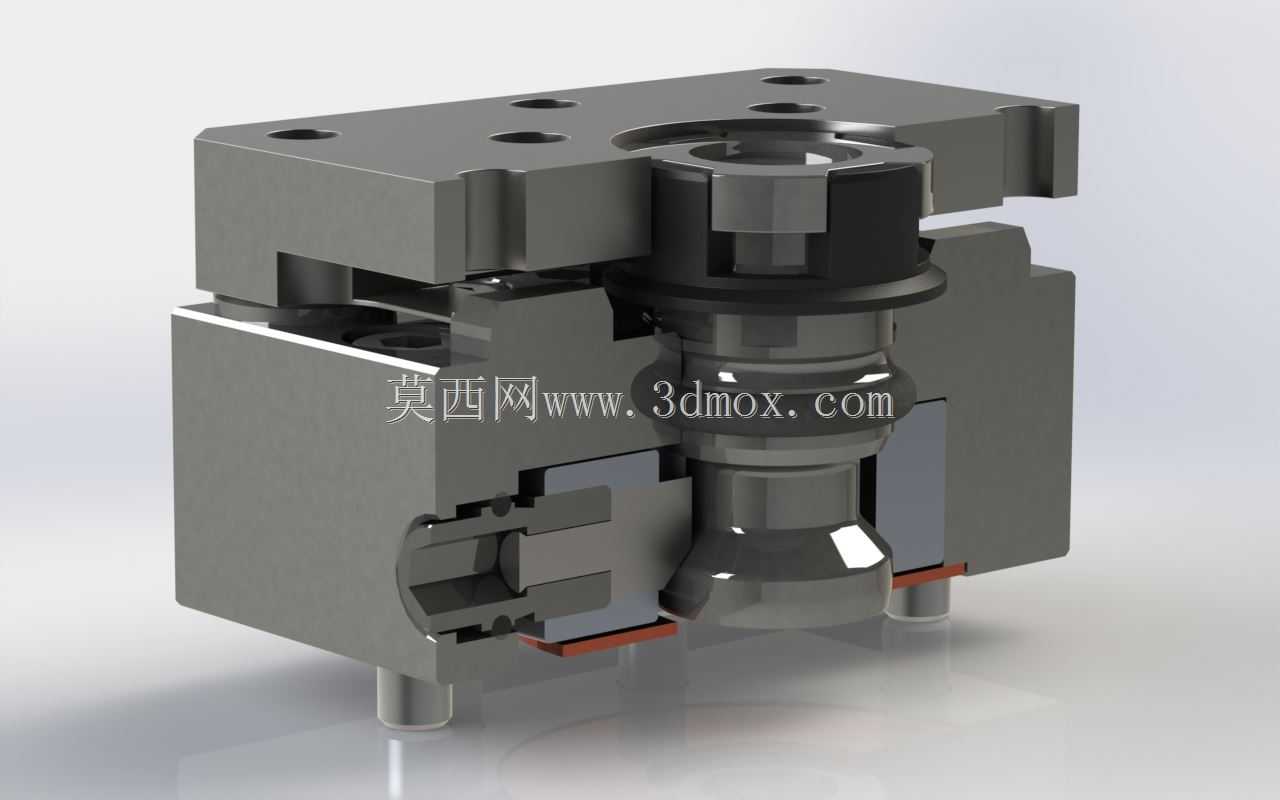

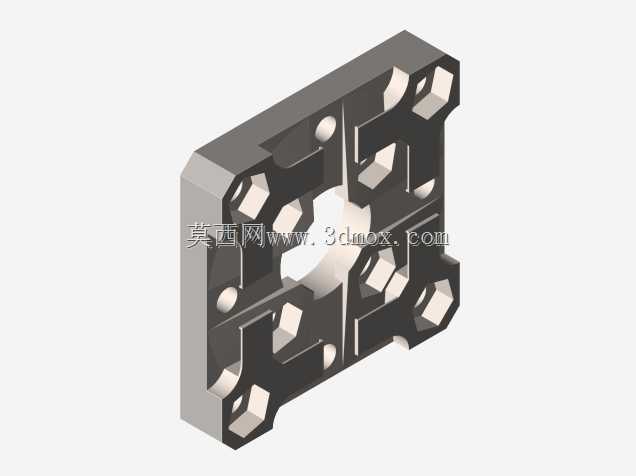

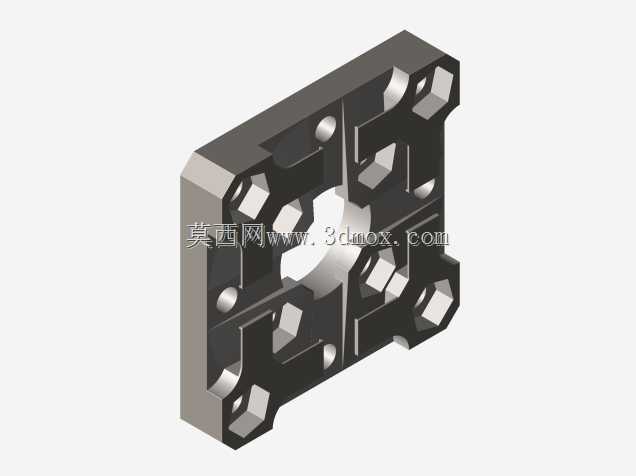

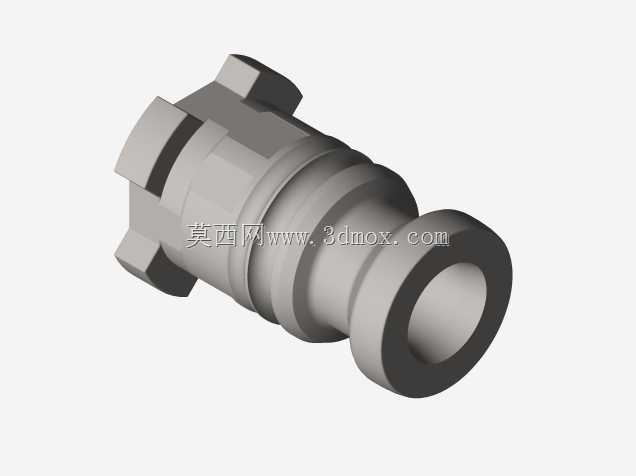

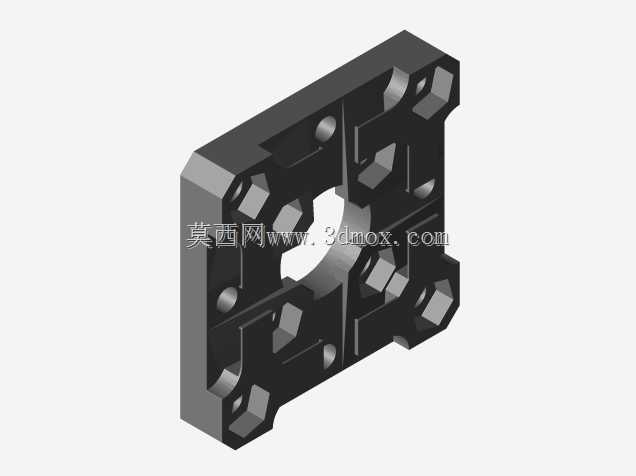

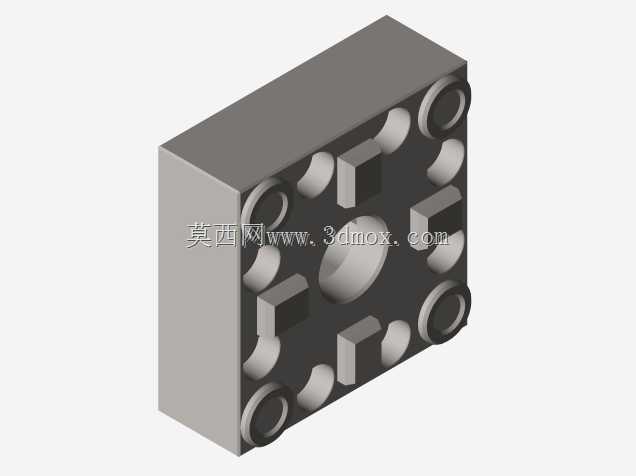

电火花加工机床电极支架装配件

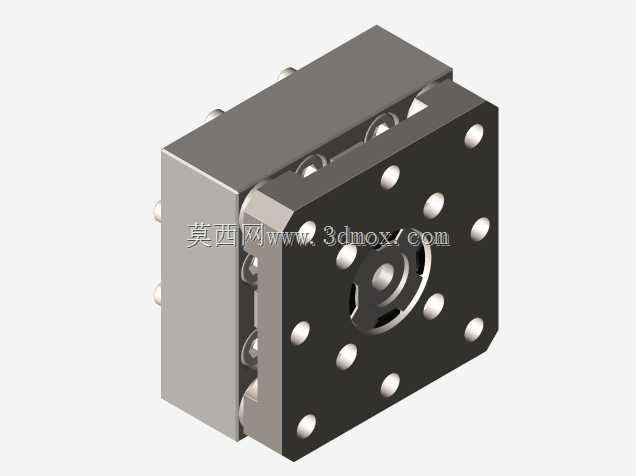

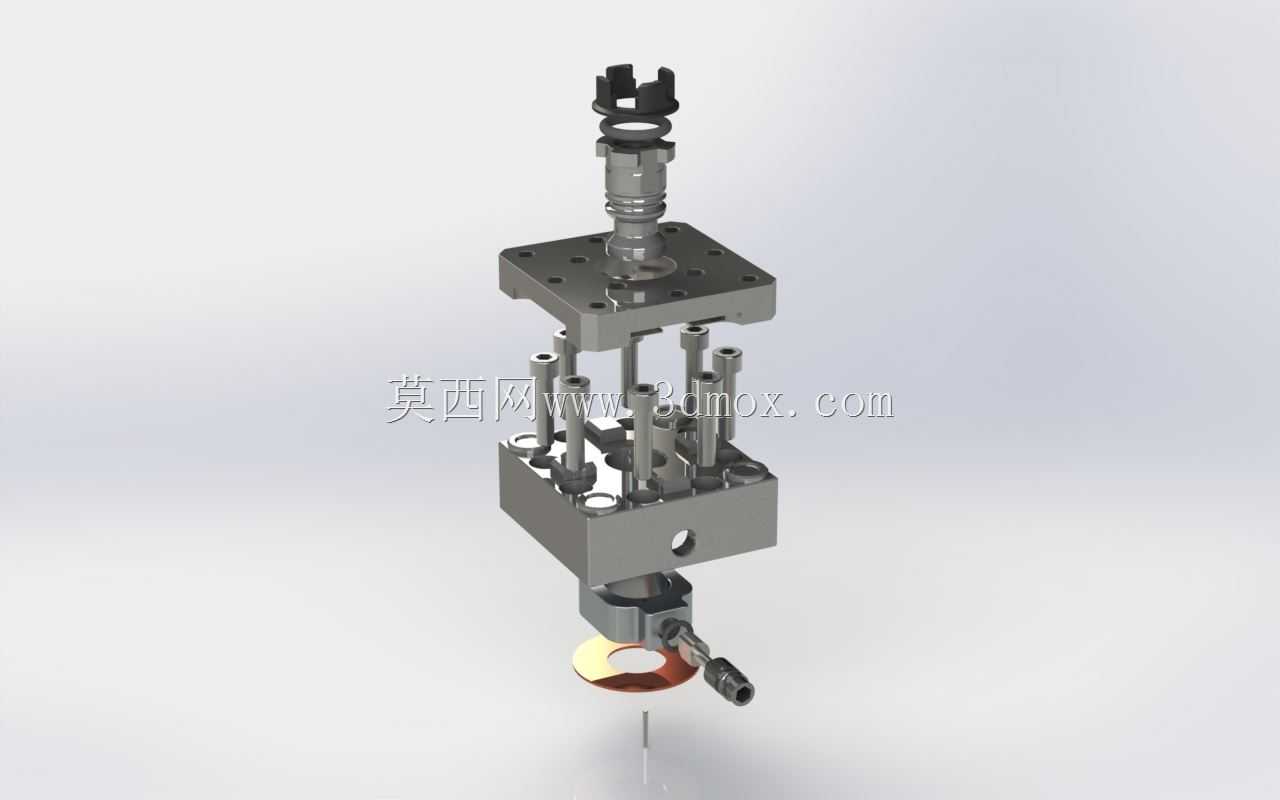

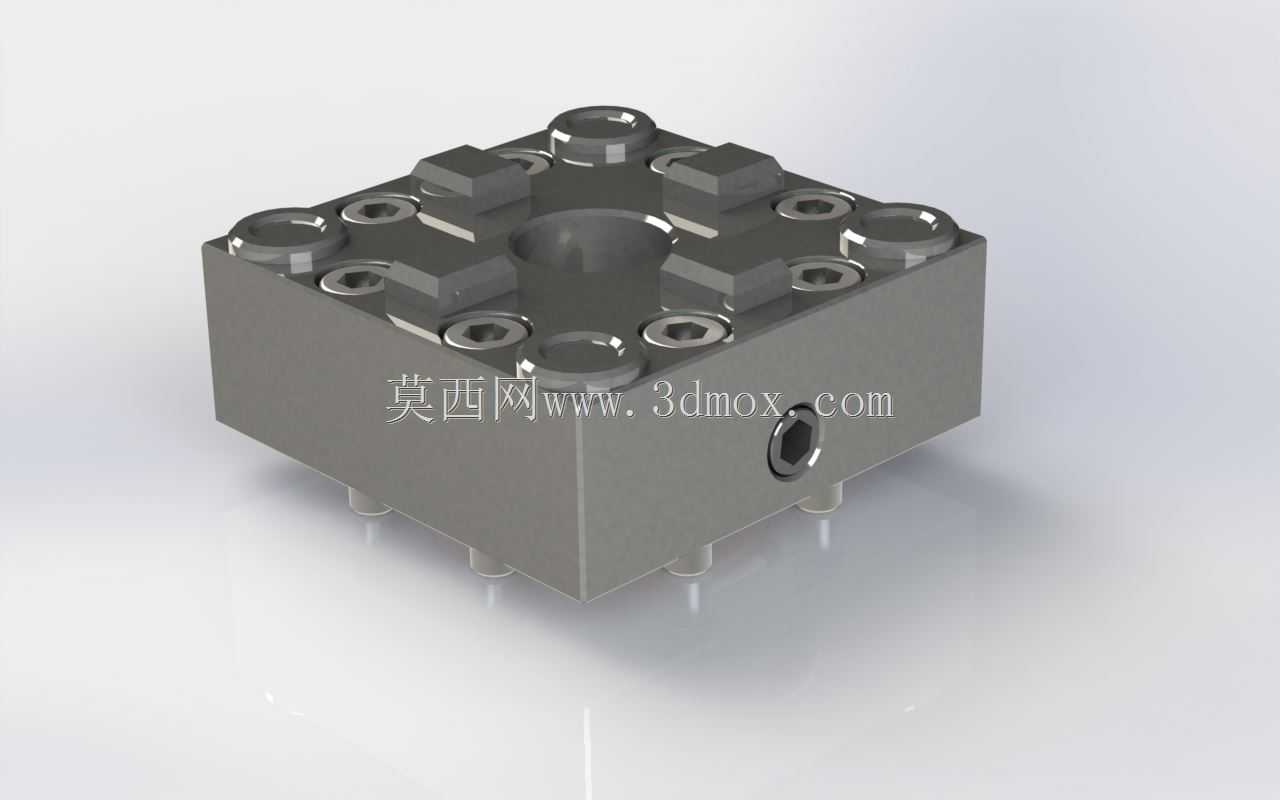

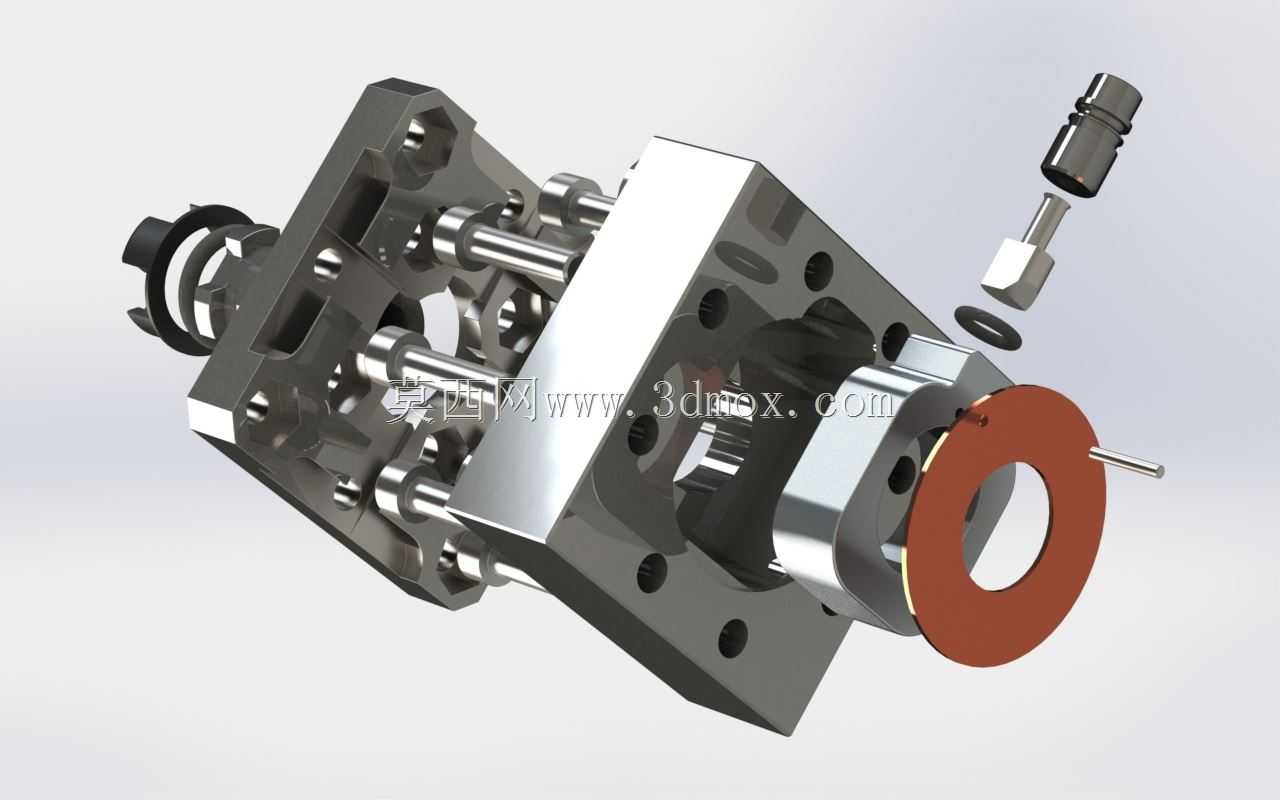

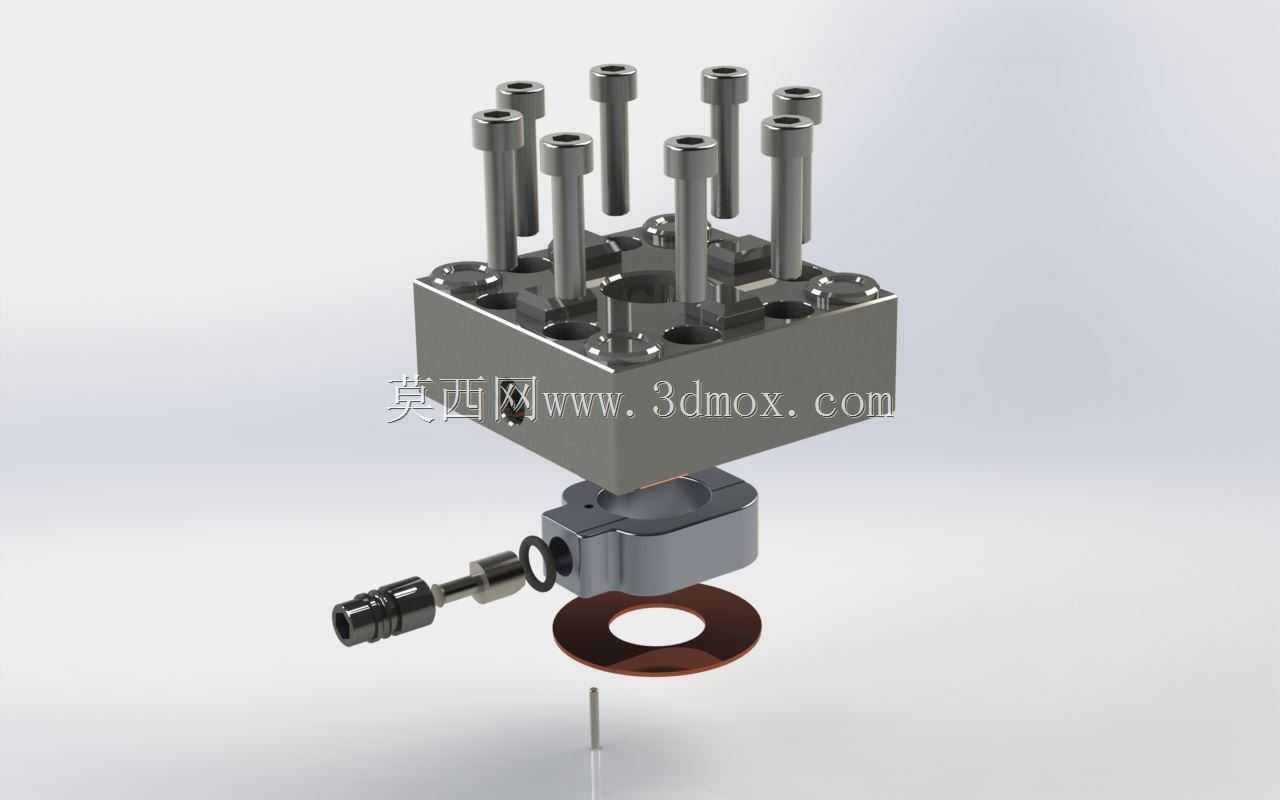

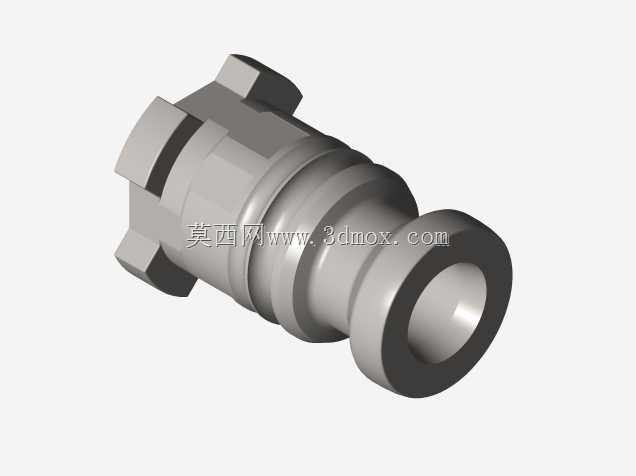

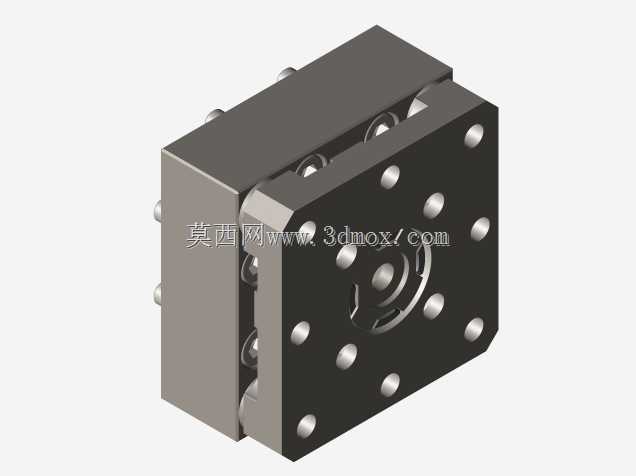

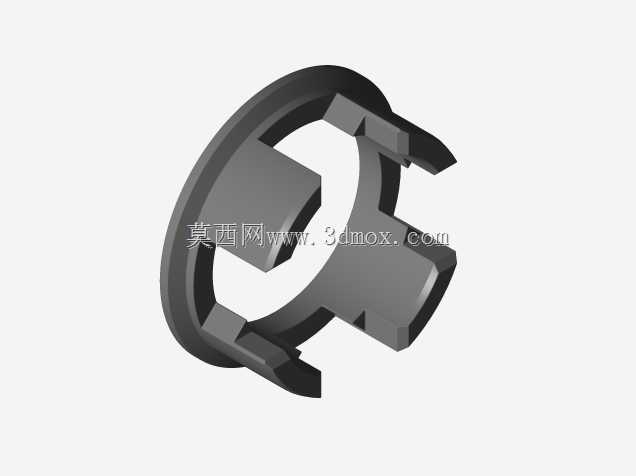

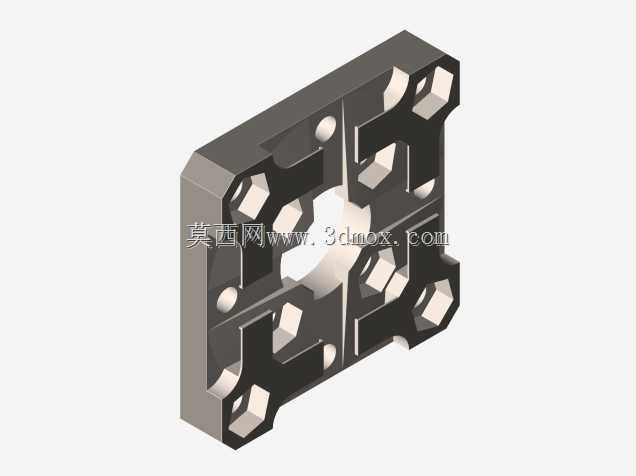

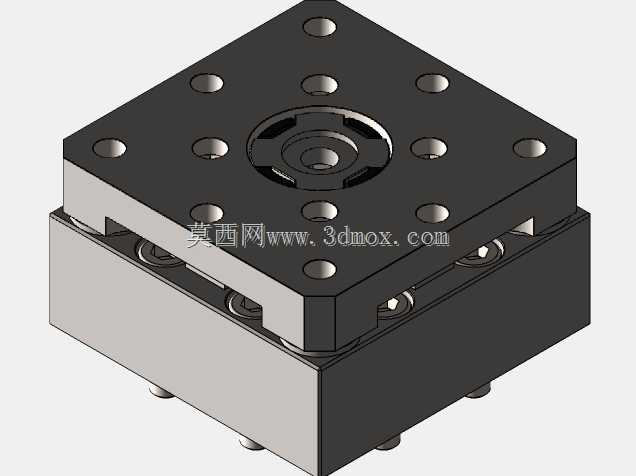

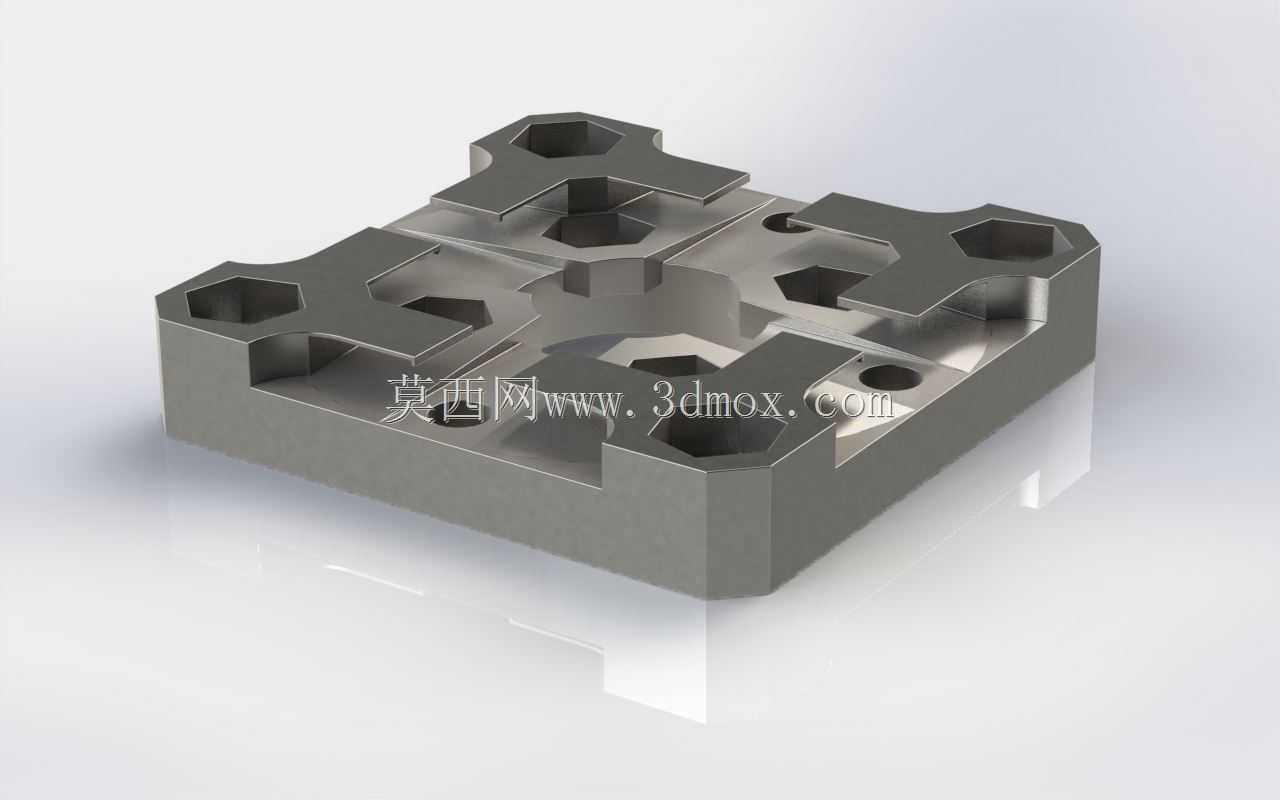

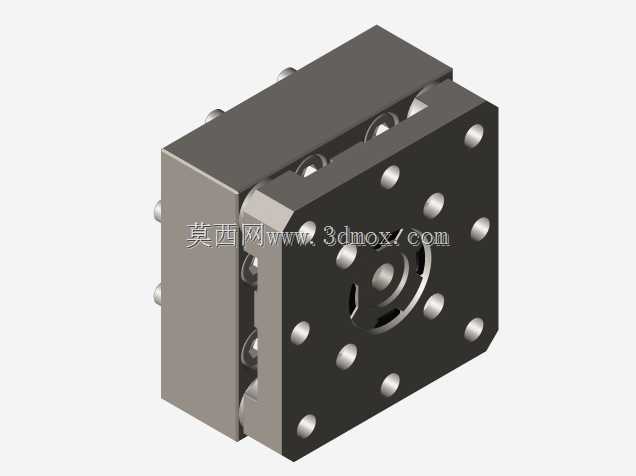

这款电极支架装配件，是电火花加工机床的核心配套工装部件，主要应用于精密模具制造、精密五金零件加工、航空航天精密构件加工等场景下的电火花加工作业环节，承担着装夹固定加工电极、保障电极与工件相对位置精度的关键作用，是电火花加工工序中保障加工精度、提升装夹效率的重要功能部件。在实际生产场景中，电火花加工常用于处理传统切削难以加工的高硬度导电材料，以及复杂型腔、窄缝、深槽等特殊结构的加工，电极的装夹稳定性与定位精度，会直接影响最终加工件的尺寸精度、形位公差与表面质量，这款支架正是为解决电极快速装夹、高精度定位的需求而设计。从功能特性来看，该支架采用模块化的快换结构设计，主体采用高强度合金钢材加工而成，经过淬硬与表面防锈处理，具备优异的刚性与耐磨性能，能够在长时间的加工过程中抵抗电极放电产生的微振动，避免装夹偏移导致的加工误差。支架的定位结构采用高精度的锥面配合与定位销组合设计，重复定位精度可达微米级，能够满足不同规格电极的快速更换需求，大幅减少换型调试的辅助时间，提升设备的稼动率。在设计思路上，这款支架充分考虑了电火花加工的实际工况：一方面预留了标准的安装接口，能够适配主流规格的电火花加工机床主轴安装位，无需额外改装即可直接装配使用；另一方面在结构上做了轻量化与刚性平衡设计，在保证整体结构强度足以承载大尺寸电极重量的前提下，尽可能缩减了非功能区域的材料冗余，降低支架自身重量对主轴负载的影响。同时，支架上设计有均匀分布的安装孔位与锁紧结构，能够适配不同规格的电极夹头，满足铜电极、石墨电极等不同材质电极的装夹需求，锁紧机构采用侧向推拉式的快锁设计，操作人员无需复杂工具即可完成电极的装夹与拆卸，操作便捷且锁紧力稳定可靠。从外形尺寸与安装边界来看，该支架的主体安装基准面尺寸为70mm×70mm，整体结构紧凑，安装后不会与机床的工作液槽、工件夹具等周边部件产生运动干涉，底部的定位销与安装孔位采用对称式布局，既可以正装使用，也可以根据加工需求调整安装角度，适配斜孔、异形型腔等特殊加工场景的装夹需求。支架的电极安装端预留了足够的避让空间，能够在电极进给加工时避免支架本体与工件、工作液喷嘴等部件发生碰撞，保障加工过程的安全性与顺畅性。在实际使用过程中，这款支架能够有效降低电极装夹的找正时间，传统装夹方式每次更换电极需要花费十数分钟进行打表找正，而采用这款快换支架后，配合对应的标准电极柄，能够在数十秒内完成电极的更换与定位，且重复定位精度稳定，能够有效保障批量加工过程中的加工一致性，减少因装夹误差导致的零件报废问题，尤其适合多电极、多工序的复杂零件电火花加工作业，能够帮助生产环节有效提升加工效率、稳定加工质量。
