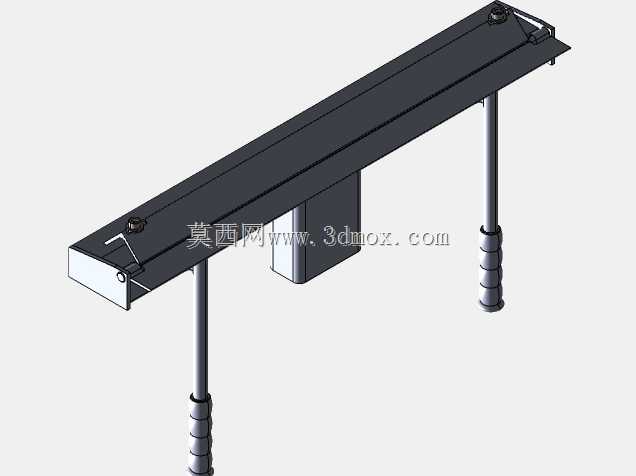

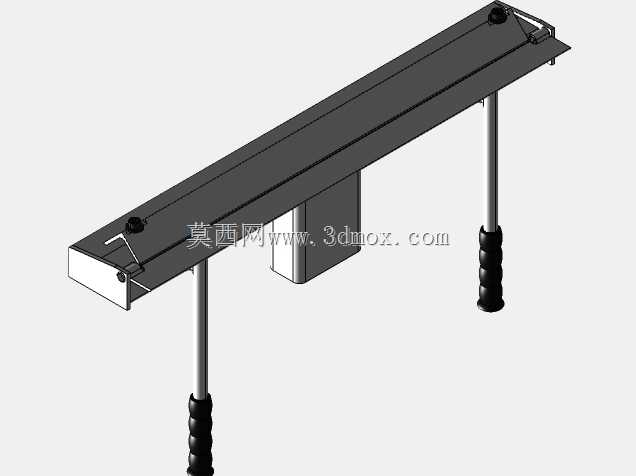

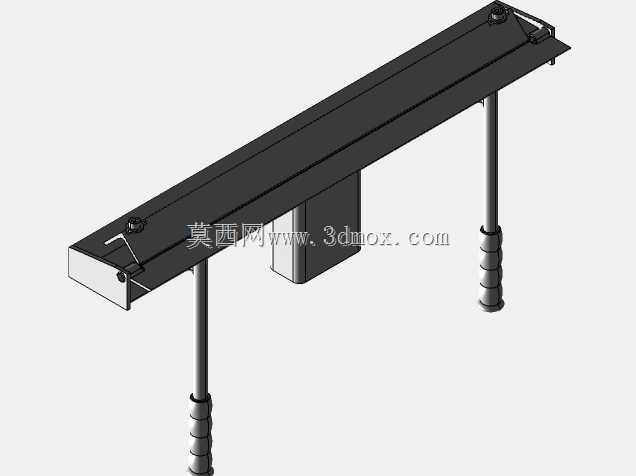

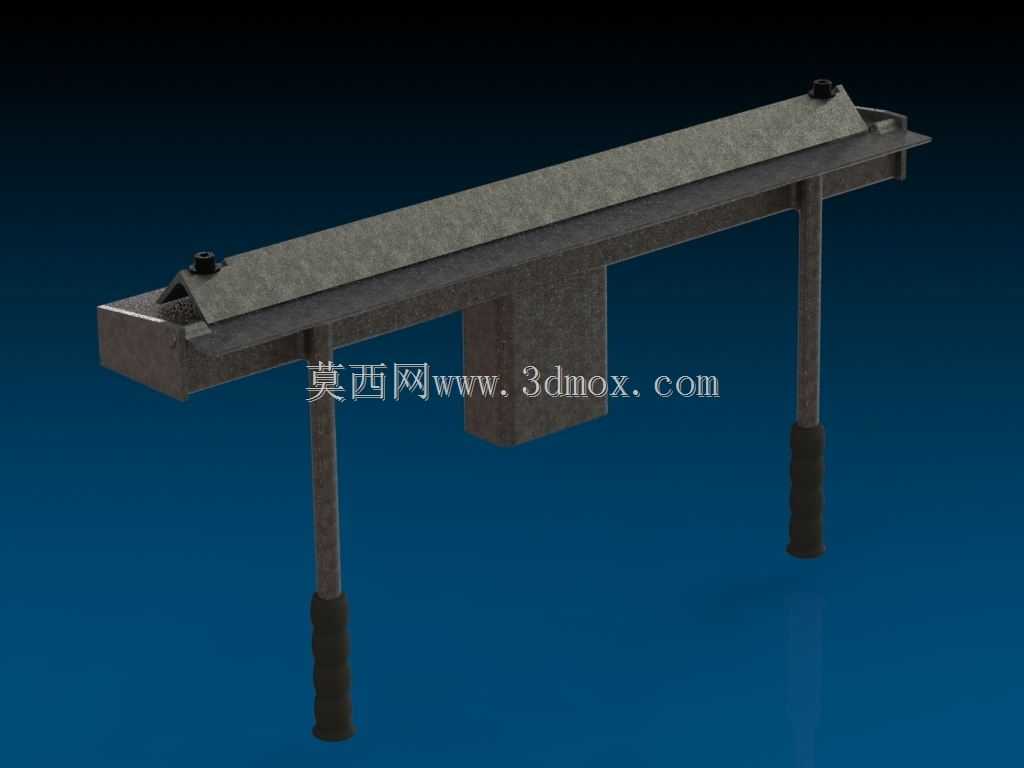

虎钳安装式薄板折弯用制动器结构

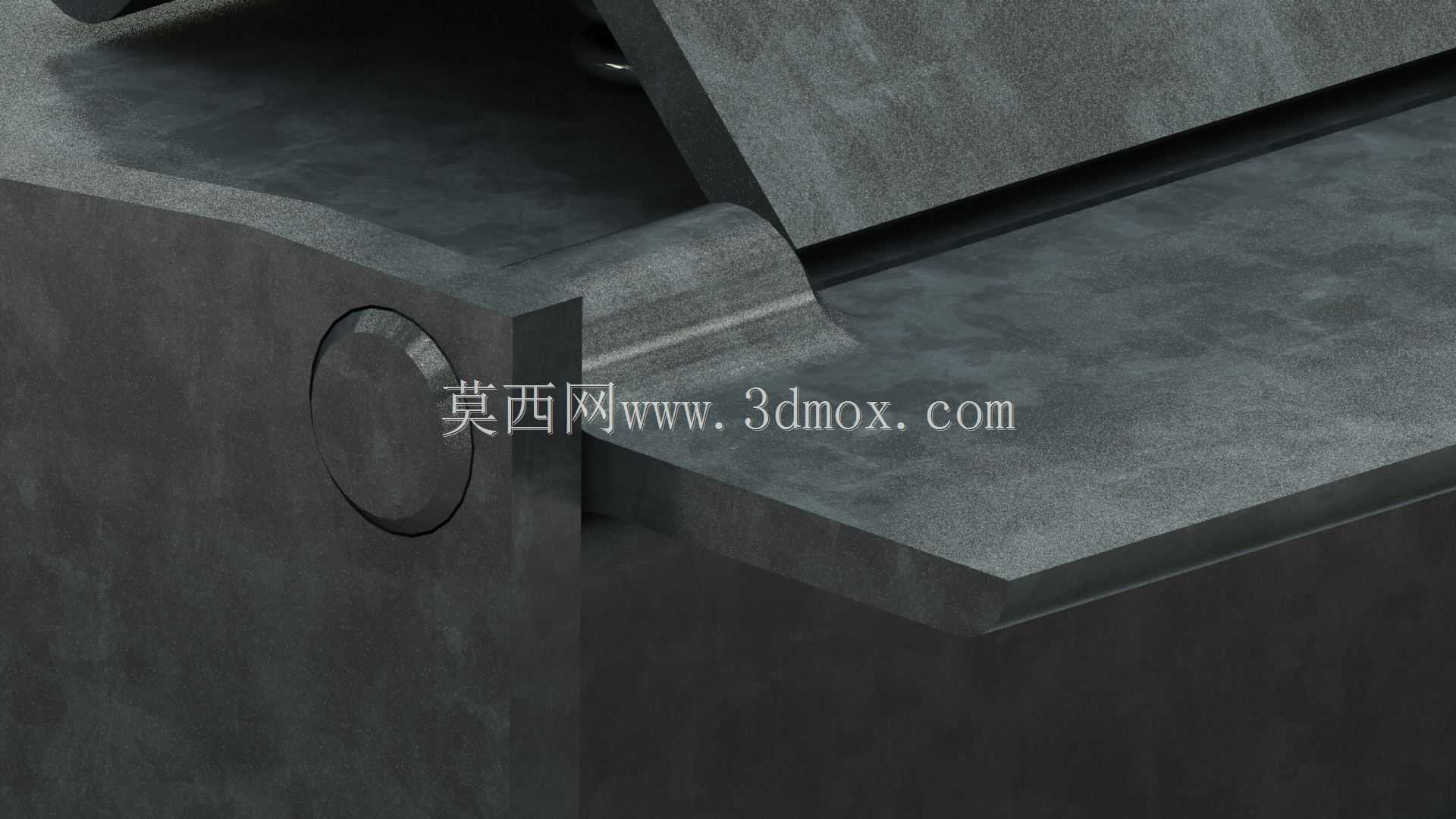

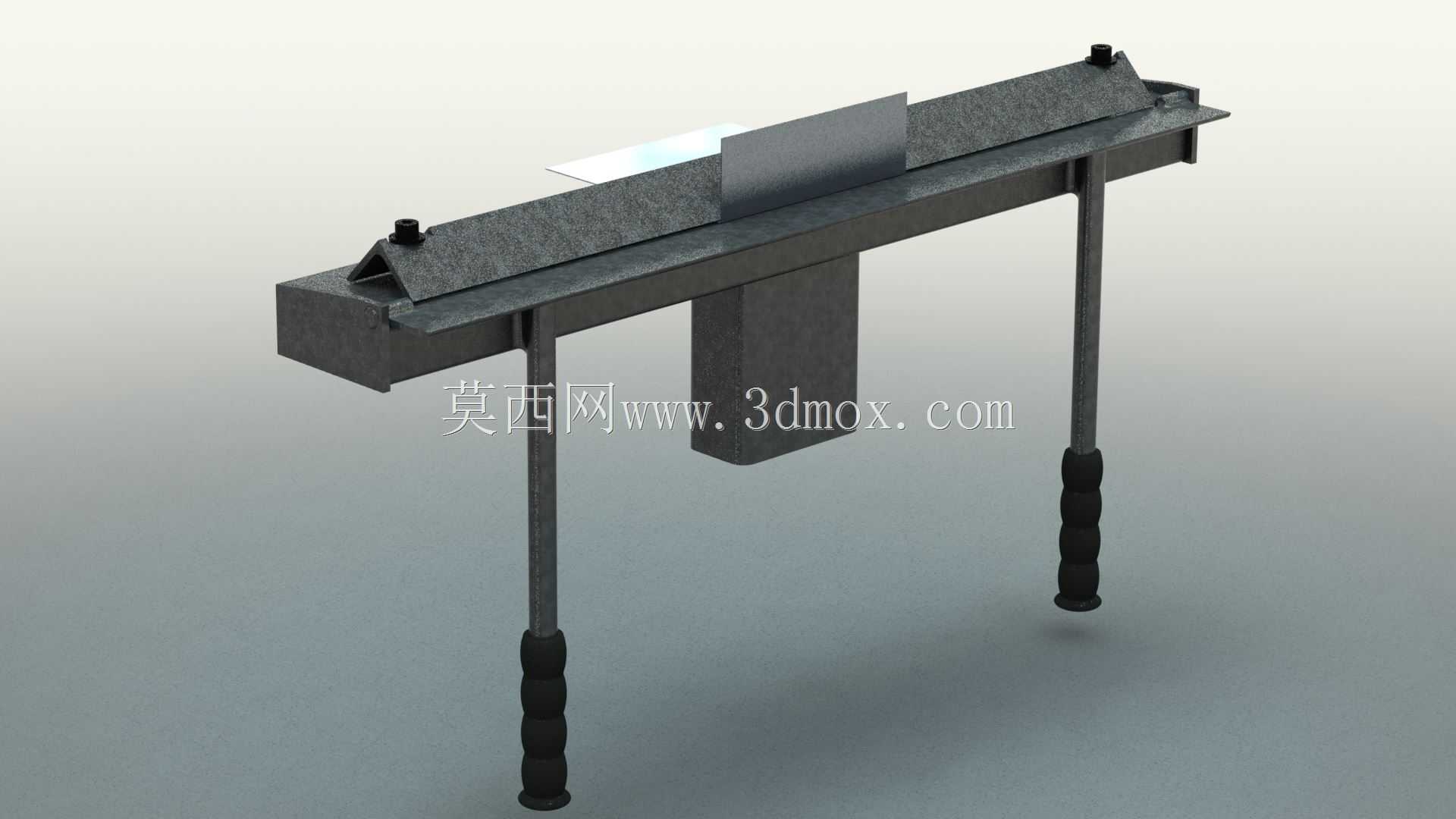

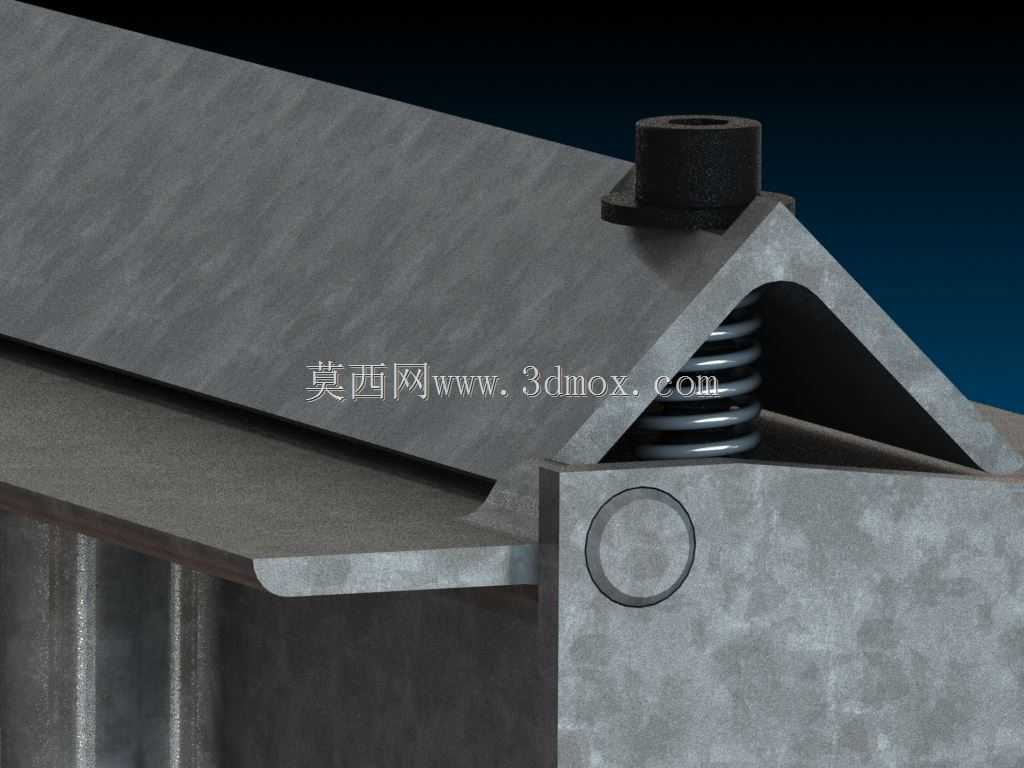

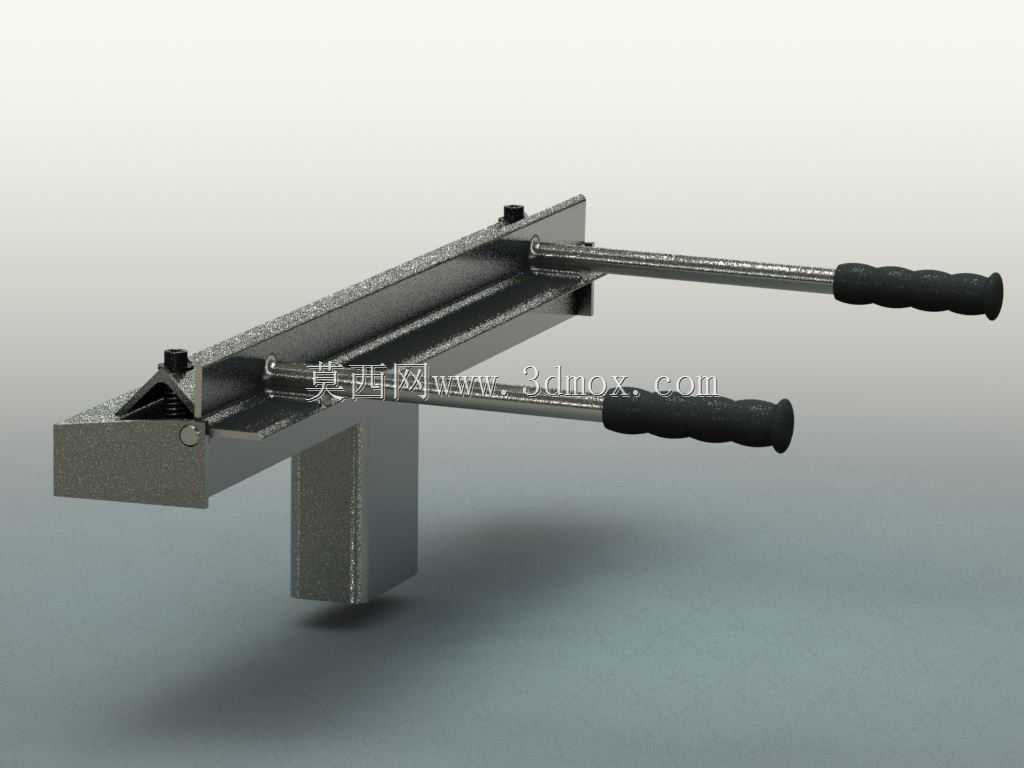

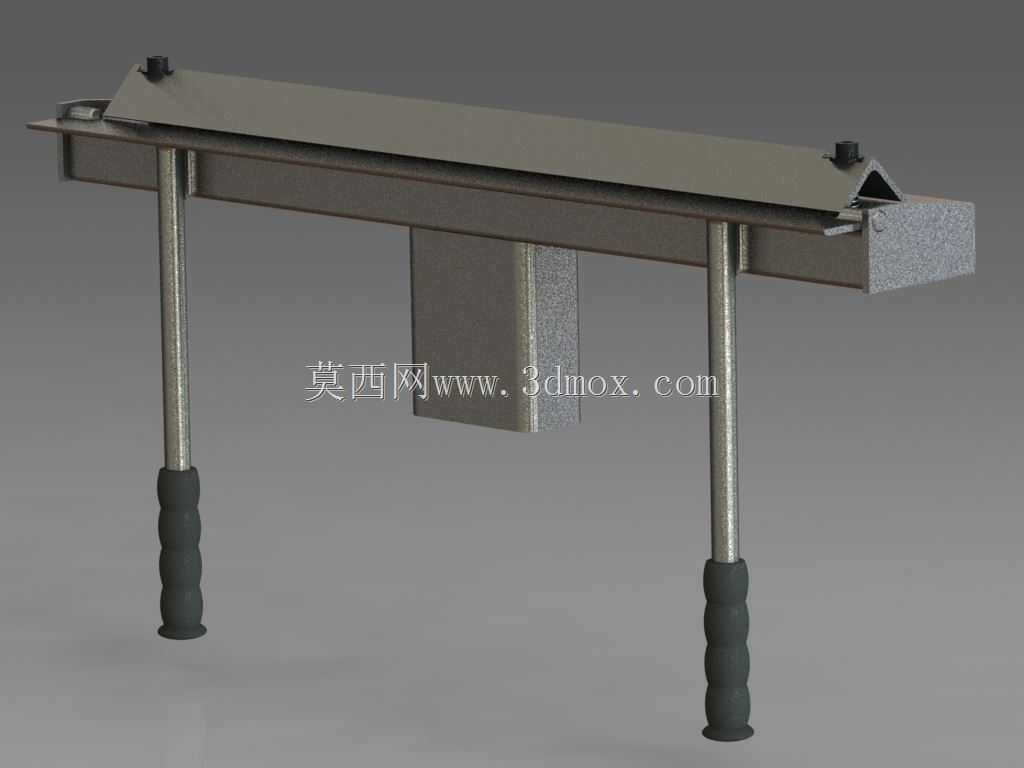

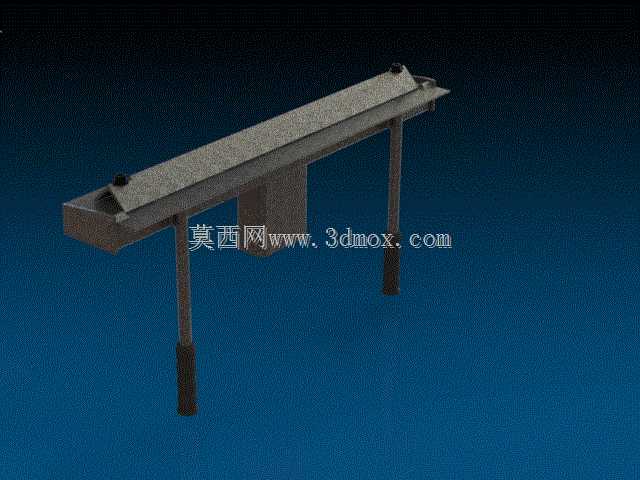

在小型钣金加工、五金维修、单件小批量金属板材成型作业场景中，常遇到长度较大的薄金属板、废金属条料需要折弯成型的需求，这类作业如果使用大型折弯设备不仅开机调机成本高，对于零散料件的加工适配性也较差，依托台虎钳安装的这款折弯制动器，就能很好填补小型作业场景下的长薄板折弯需求空白。这款工装直接适配常规台虎钳的装夹范围，不需要额外改造工作台或加装复杂固定结构，作业前只需将工装的基座部分夹持在虎钳钳口内，锁紧虎钳即可完成安装固定，整体安装过程不需要额外连接件，拆装都十分便捷，适合流动维修、小作坊加工、教学实训等多种灵活作业场景使用。该制动器的核心功能是为长尺寸薄金属板材提供稳定的折弯支撑与定位基准，工装主体设置了通长的定位压合面，长度覆盖600mm的加工范围，能够适配常规尺寸的薄板、废旧金属条料的折弯作业，作业时将待加工板材放置在工装的支撑台面上，调整好折弯位置后，通过压合结构固定板材的非折弯段，扳动板材伸出端即可完成精准角度的折弯作业，相比徒手折弯或借助简单垫块折弯，这款工装能够保证折弯线平直，折弯角度一致性好，不会出现板材局部扭曲、折弯线偏移的问题，尤其适合薄钢板、铝板、废旧金属条的小角度折弯、折边作业。从设计思路来看，这款工装充分考虑了虎钳装夹的适配性，基座部分做了加厚处理，能够承受虎钳的夹紧力不会出现变形，支撑臂采用了高强度金属结构设计，在扳动板材受力时不会出现晃动或形变，保证折弯精度；压合结构采用了快拆式的锁紧设计，不需要额外工具就能快速压紧或松脱板材，提升单件加工的作业效率；整体结构没有复杂的传动部件，日常使用几乎不需要维护，即使在车间多尘、多金属碎屑的环境下也能稳定工作。从安装边界来看，工装的夹持基座厚度适配常规台虎钳的最大开口范围，不需要特殊规格的虎钳就能装夹，安装后工装的操作面高度与虎钳钳口高度匹配，作业时操作人员不需要过度弯腰或抬臂，符合人体工学操作要求；工装的侧向支撑腿能够在折弯受力时提供辅助支撑，避免长尺寸工装在受力时出现端部下沉的问题，保证整段折弯线的压力均匀，折弯后板材的折边直线度能够满足常规钣金件的装配要求，不管是制作小型钣金支架、设备外壳折边，还是废旧金属料的回收再加工折弯，都能稳定满足作业需求。
