PVC管材挤出成型用挤出机头结构

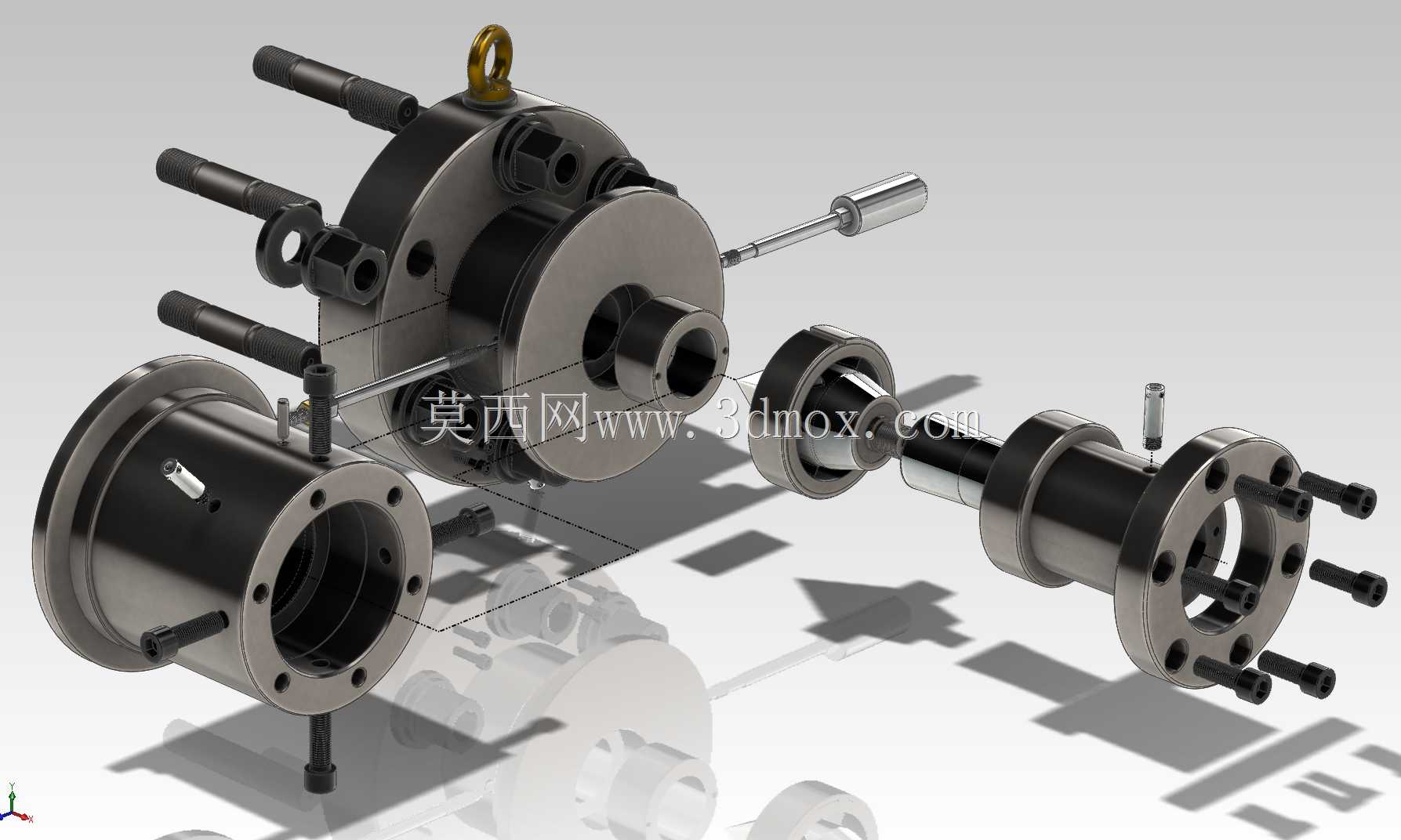

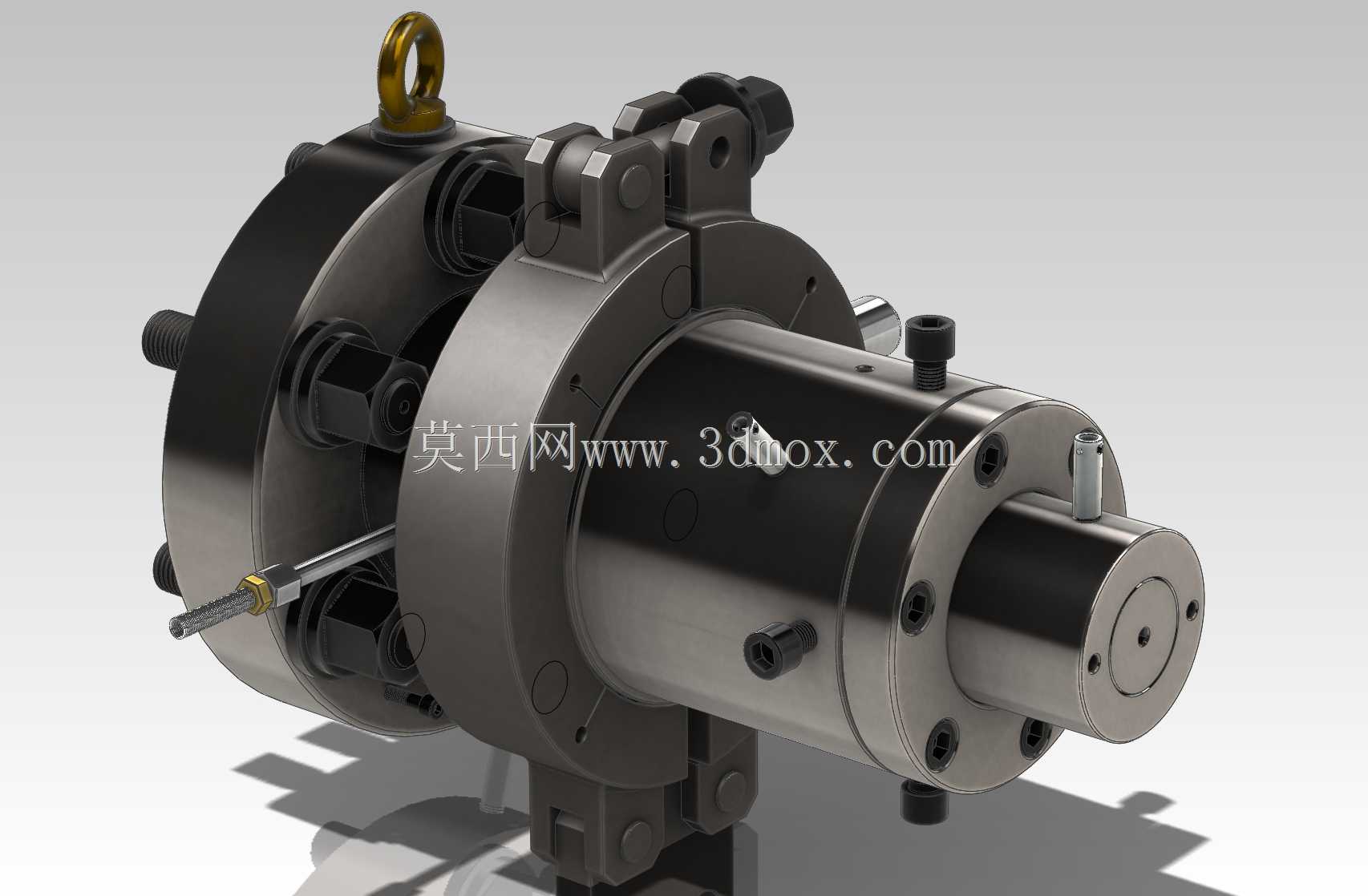

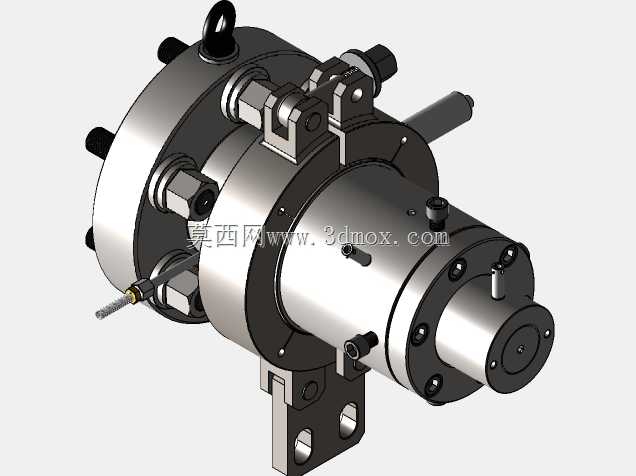

在塑料管道加工生产领域，挤出机头是挤出成型生产线的核心功能部件，直接决定管材的成型精度、壁厚均匀性与生产连续性，这款PVC管材挤出机头主要适配硬质PVC管材的挤出生产工序，安装在挤出机机筒末端，承接塑化均匀的PVC熔体，通过内部流道的收敛、分流与稳压作用，将螺旋运动的熔体转化为匀速直线运动的管状料坯，配合后续定径、冷却、牵引设备完成连续管材生产，广泛应用于建筑给排水、市政排污、电工穿线等PVC管材的量产场景。该挤出机头采用侧进料+螺旋分流的结构设计，内部设置多层分流梭与稳压腔，能够有效消除熔体流动过程中的熔接痕，避免管材出现纵向合流线，提升管材的耐压性能与外观质量；模头间隙可通过周向均匀布置的调节螺栓进行微调，适配不同壁厚规格的管材生产，调节精度可达0.02mm，能够精准控制管材周向壁厚偏差，降低原料损耗。机头主体采用高强度合金结构钢加工成型，流道表面做镜面抛光与镀铬处理，表面粗糙度达到Ra0.8以下，有效减少熔体流动阻力，避免PVC熔体长时间滞留发生热降解，同时提升机头的耐磨与耐腐蚀性能，延长连续生产周期。核心成型模芯的适配通径覆盖60-2管径范围，配套的口模、定径套可根据生产管材规格快速更换，换模过程无需整体拆卸机头，仅需拆卸前端压盖即可完成配件更换，大幅缩短换型调试时间。机头整体采用剖分式法兰连接结构，与挤出机机筒的连接端设置定位止口，保证同轴度安装精度，避免出现偏心导致的管材壁厚不均；周向布置的加热圈与测温探头安装位，可精准控制机头各段温度，保证PVC熔体在最佳加工温度区间内流动，避免温度过高导致物料分解或温度过低导致熔体流动性不足。机头顶部设置吊装环，方便设备安装与搬运，侧面预留压力传感器与真空接入口，可接入生产监控系统实时监测熔体压力，配合真空定径工艺提升管材外壁的光洁度与尺寸精度。在设计过程中，充分考虑了PVC物料的加工特性，流道采用流线型过渡设计，无死角、无滞料区，所有转角位置均做圆弧过渡处理，避免物料在流道内长期停留发生碳化，影响管材内壁质量；同时机头的拆装结构做了优化设计，日常清理与维护时可快速拆分各组件，清理流道内的残留物料，降低设备维护的劳动强度。
