仿生机械蜘蛛多足行走机构设计

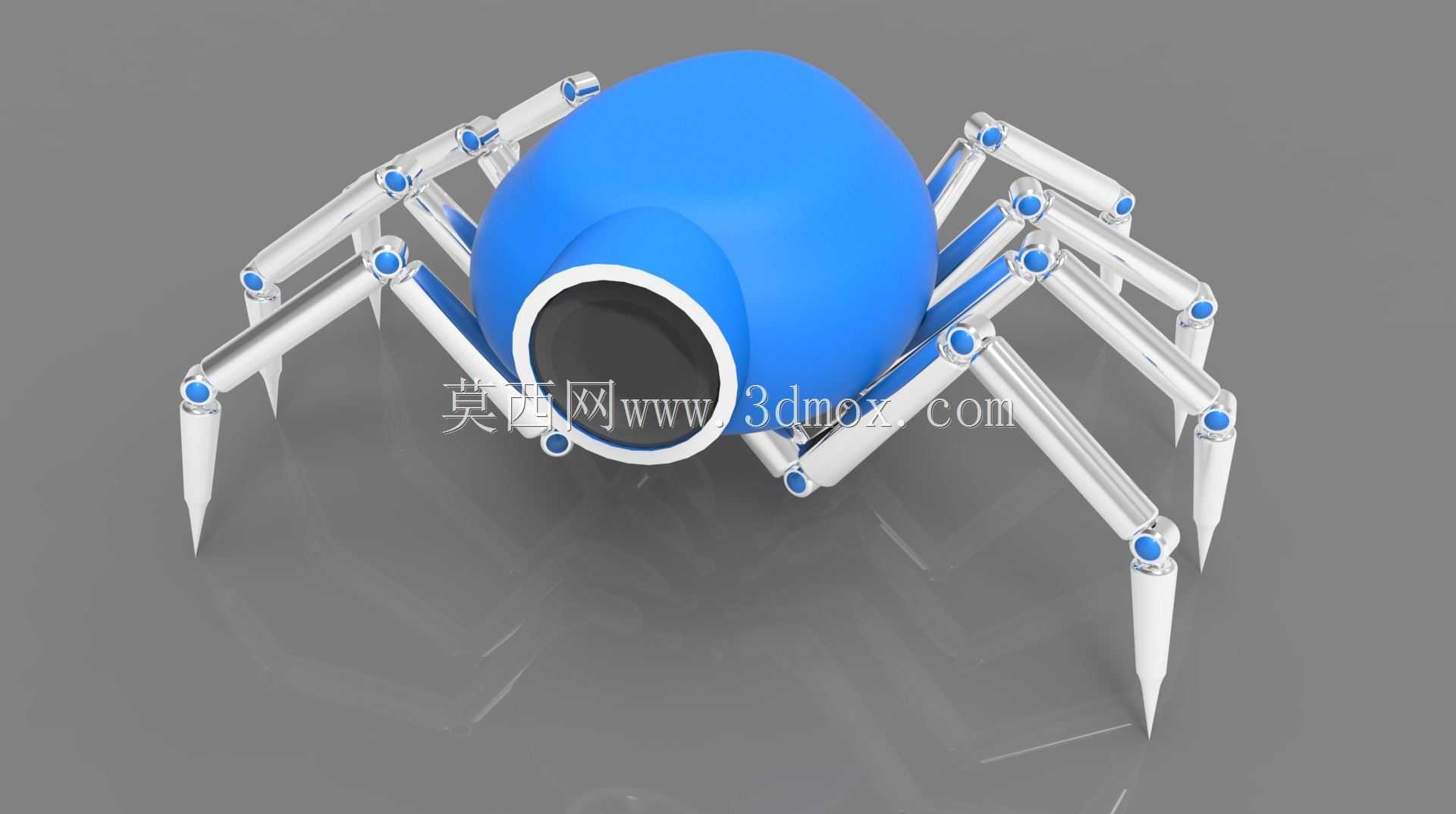

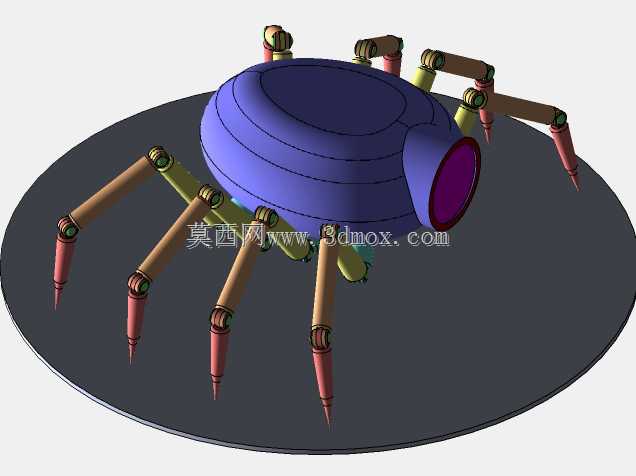

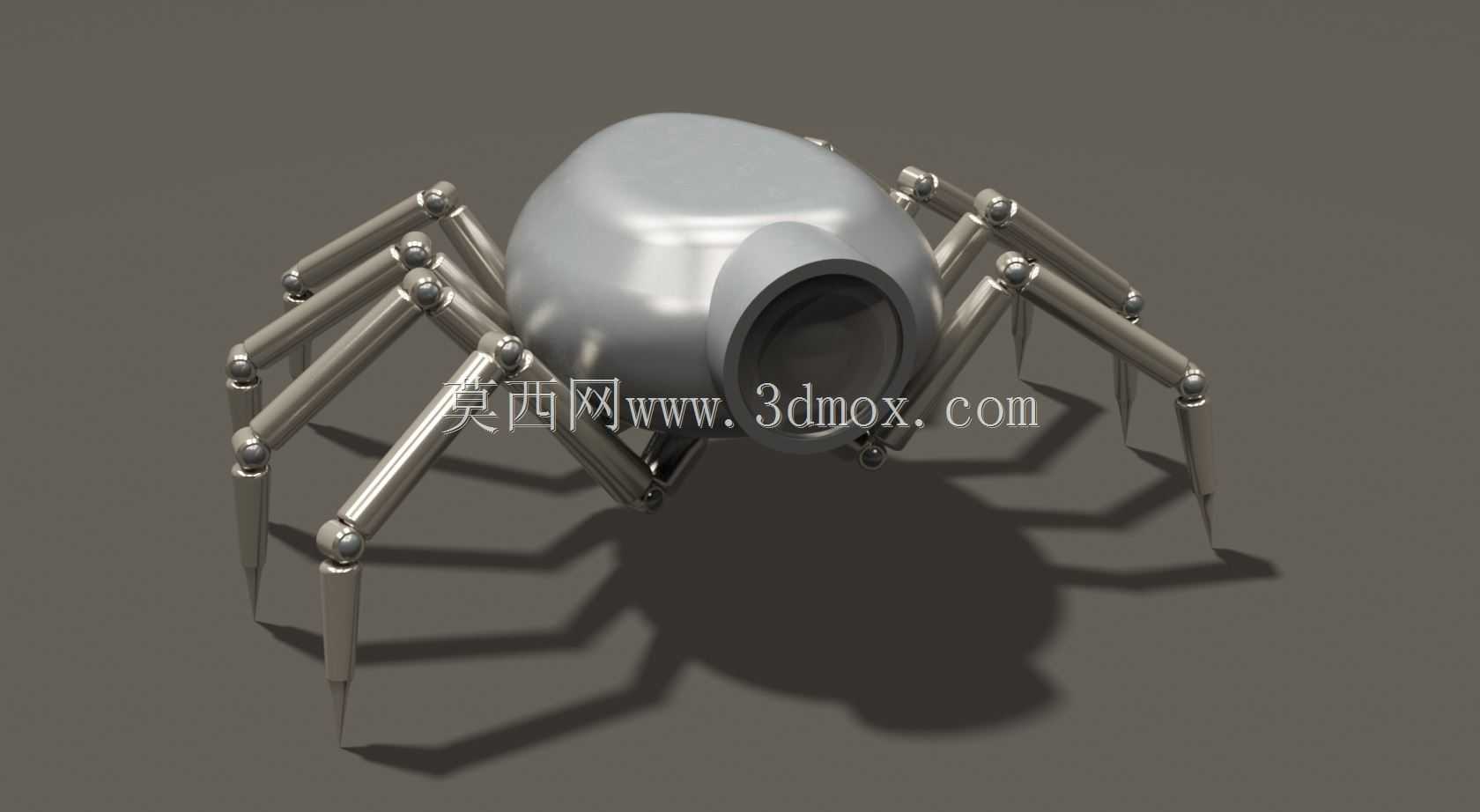

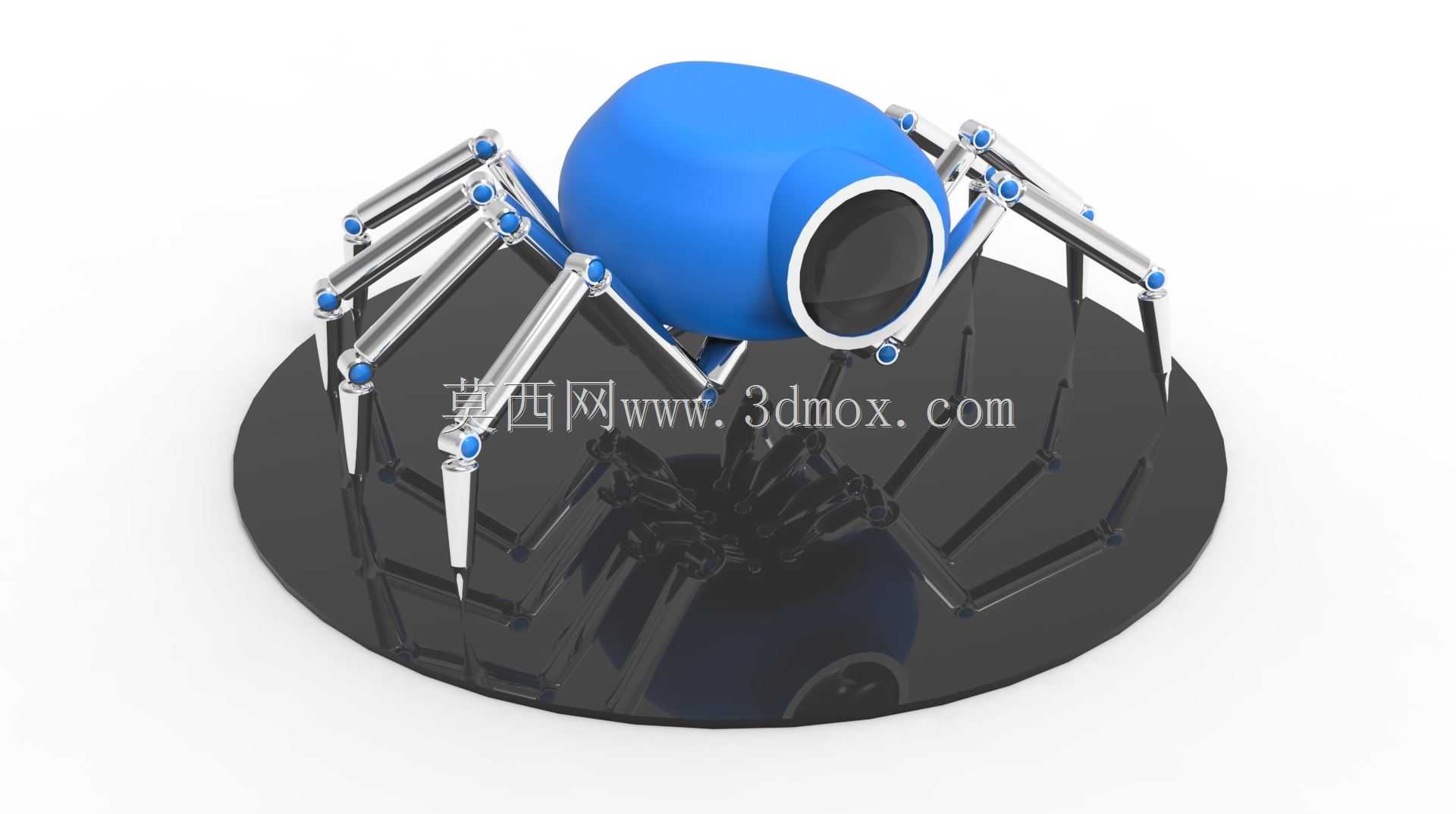

这款仿生机械蜘蛛多足行走机构，是面向创意内容生产与特种行走技术验证开发的仿生机械设计，整体采用椭球形主舱搭配八组对称分布的铰接式步行腿结构，主舱作为核心承载空间，可根据不同应用场景内置动力模块、控制单元或是特效演示组件，前端预留的环形开口可搭载摄像模组、传感探头或是动画特效发射装置，适配多元使用需求。在实际应用场景中，该结构既可以作为影视动画、游戏内容制作中的科幻载具原型，为虚拟场景提供具备机械质感的仿生角色素材，也可经过结构优化后适配特种勘探场景，在地形复杂的非结构化路面完成巡检、探测类作业，凭借多足支撑的结构特性，它可以在凹凸不平的碎石路面、存在坡度的倾斜表面稳定移动，相比轮式、履带式移动机构拥有更强的地形适应能力，能够跨越高度达到单腿行程三分之二的障碍物，在狭窄空间内也可通过调整腿部落点完成转向、横移等灵活动作。从设计思路来看，这款机构的腿部采用多段式铰接结构，每段腿节之间通过带蓝色标识的铰接转轴连接，转轴位置预留了舵机或是微型液压驱动件的安装空间，可根据负载需求选择对应的驱动方案，腿部末端采用锥形尖足设计，能够在光滑硬质表面、松软土质表面都获得足够的支撑摩擦力，避免行走过程中出现打滑侧翻的问题。八组步行腿采用对称式布局，围绕主舱均匀分布，行走过程中可通过对角步态、三角步态等多种步态模式切换，兼顾移动速度与行走稳定性，当需要低速重载移动时，可让更多腿节同时接触支撑面，降低单腿负载压力；当需要快速移动时，可减少同时支撑的腿组数量，提升步频与行进效率。在外形尺寸与安装边界上，主舱的椭球长轴尺寸与单腿完全伸展后的总跨度比例控制在1:2.2，既保证主舱有足够的内置组件安装空间，也避免腿部伸展后整体尺寸过大导致的空间占用问题，所有腿部铰接点的转动范围都做了机械限位设计，避免腿节转动过程中与主舱外壳、相邻腿节发生运动干涉，主舱外壳采用流线型曲面设计，没有突出的尖锐棱角，既可以降低移动过程中的风阻，也能避免在作业过程中剐蹭周边环境物体。腿部的金属质感结构件采用等强度设计思路，在保证支撑刚度的前提下尽可能降低腿节自重，减少驱动件的负载压力，主舱底部预留了通用安装接口，可根据使用需求快速更换不同的功能模块，无需对整体行走结构做大幅改动，大幅提升了机构的场景适配能力。
