带直线行走轨道的焊接工业机器人

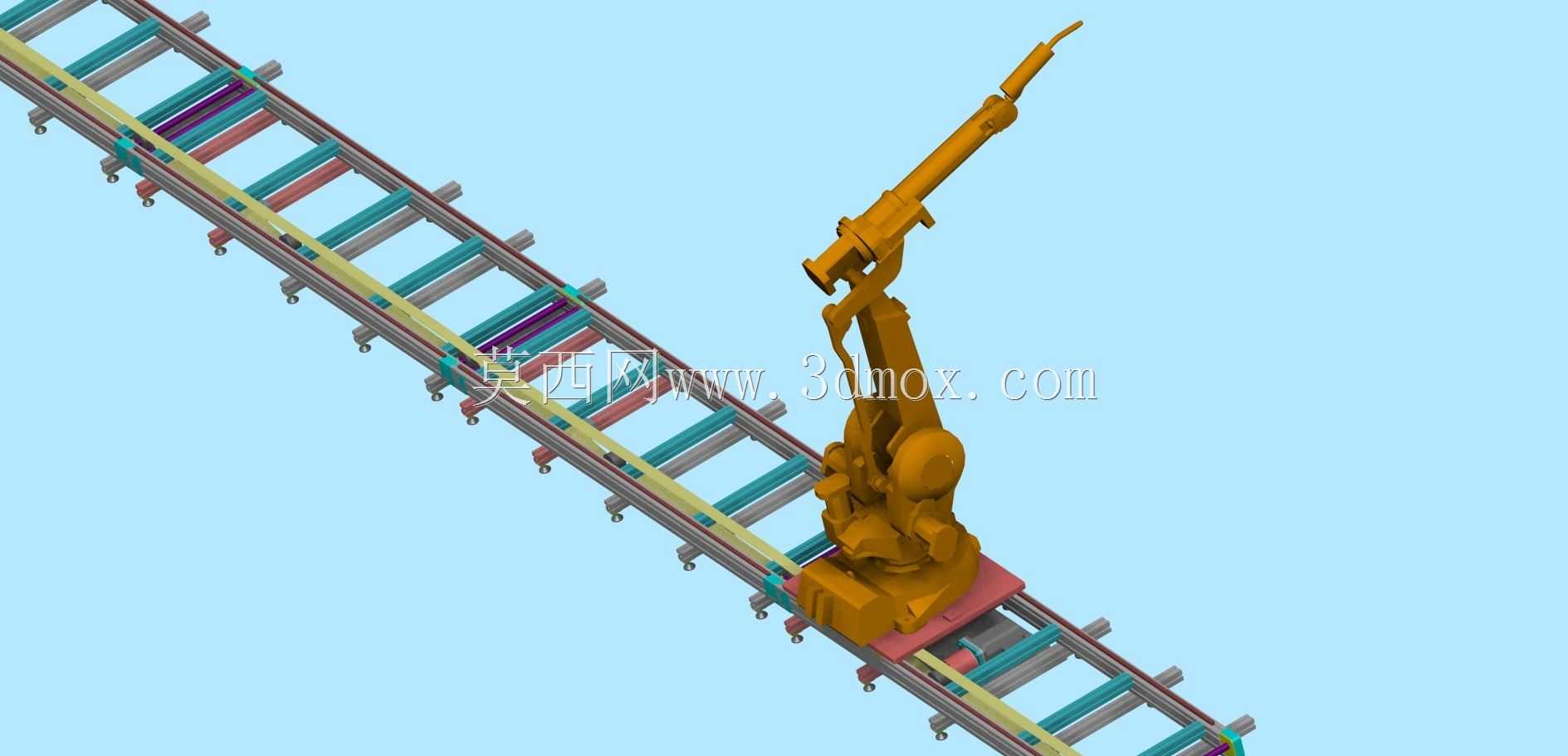

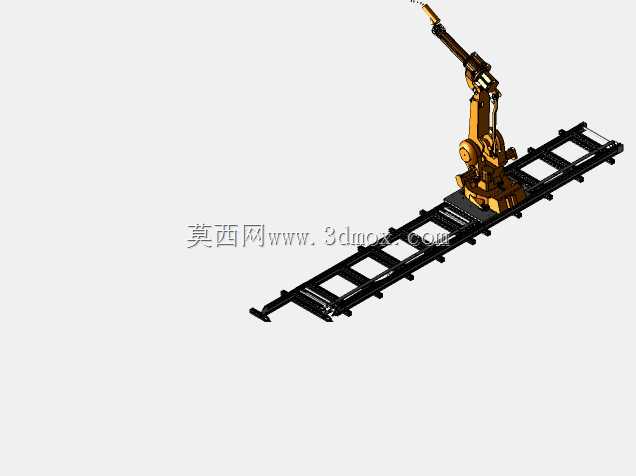

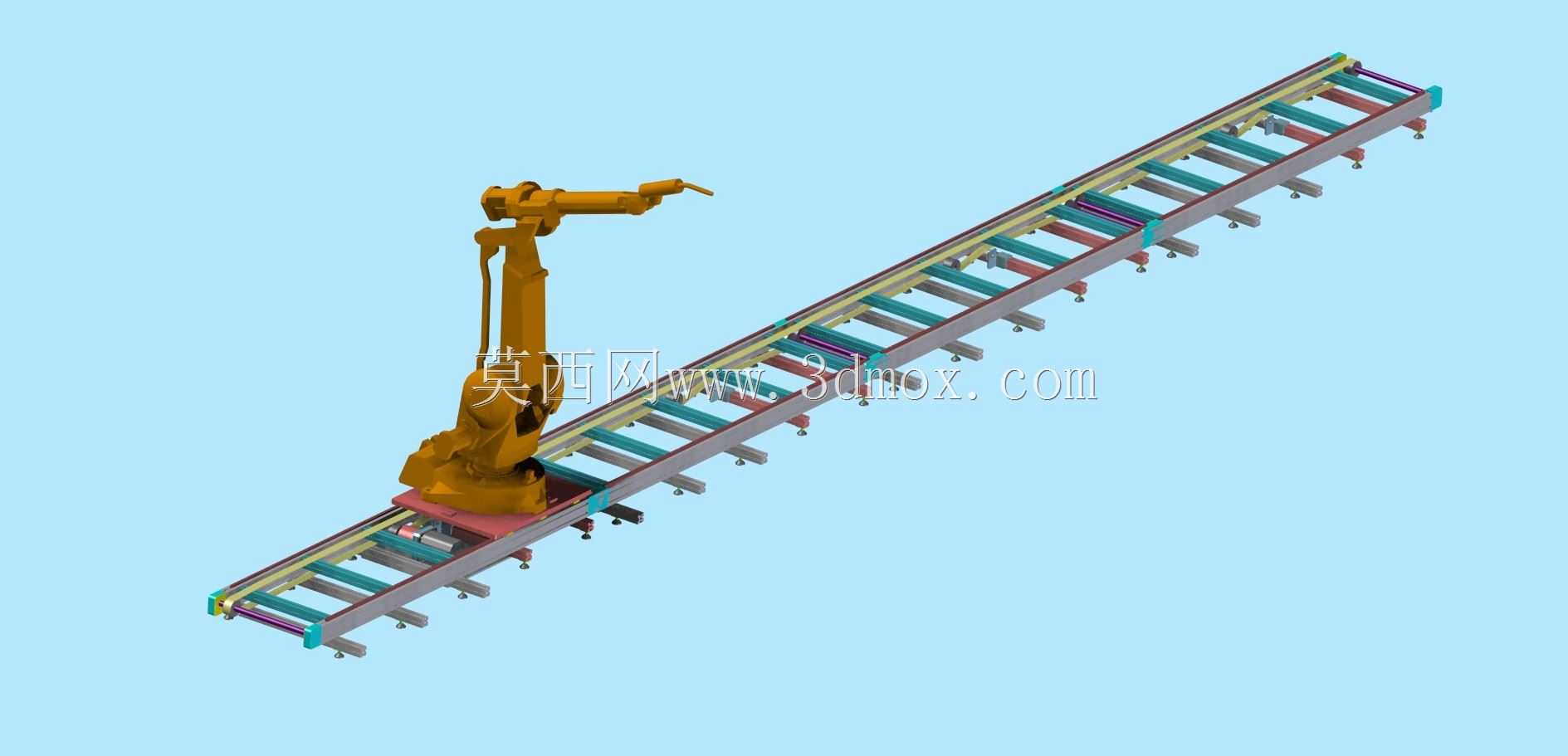

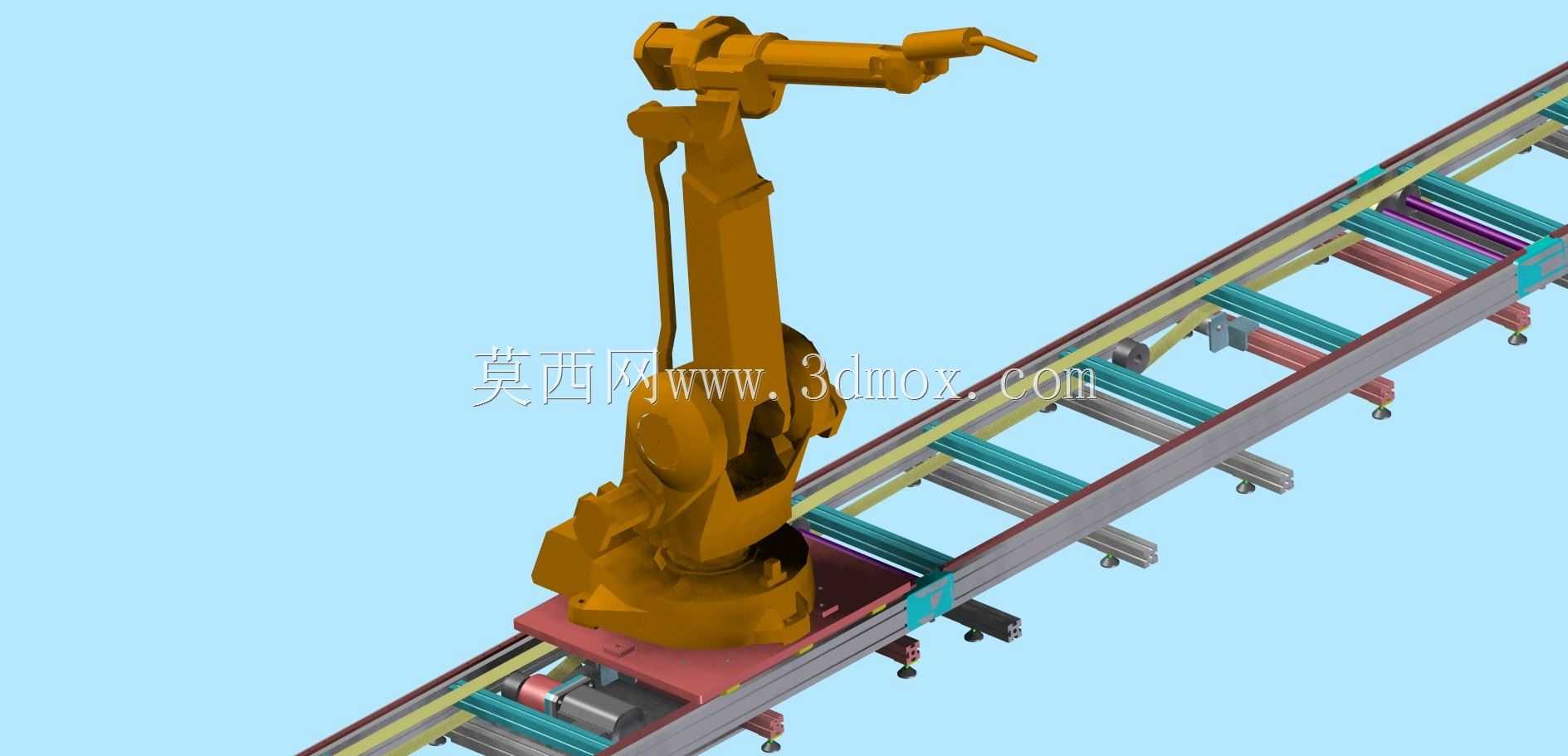

这套带行走轨道的焊接机器人方案，主要面向长尺寸结构件的焊接作业场景，常见于工程机械车架、大型钢结构件、集装箱侧板、长型型材组件的焊接生产环节，解决了常规固定工位机器人作业半径覆盖不足的痛点，无需额外增设多台机器人即可完成大跨度范围的焊接工序，能有效缩减产线设备投入成本，减少工件反复移位装夹的辅助工时。整套设备的核心是将六轴焊接机器人本体安装在可沿直线方向往复移动的滑台底座上，滑台采用重载线性导轨作为承载导向部件，配合齿轮齿条传动结构实现平稳行走，行走速度可根据焊接工艺要求匹配调节，轨道长度可根据实际车间工位的工件尺寸灵活定制，常规适配的单段轨道长度覆盖3米到20米区间，安装时需要保证轨道基座的平面度公差控制在每米0.2毫米以内，避免行走过程中出现卡顿或机器人末端定位偏差。机器人本体采用关节式六轴结构，末端搭载焊枪安装法兰，可适配气保焊、氩弧焊等多种焊接工艺头，配合行走轴的移动可实现复杂空间焊缝的连续焊接，滑台侧方预留了拖链安装槽位，用于排布机器人动力线缆、焊枪送丝管、气路管线以及信号控制线，拖链弯曲半径需要匹配线缆最小弯曲要求，避免长期往复运动造成线缆折损。设计过程中需要重点核算滑台的承载能力，除机器人本体自重外，还要叠加焊枪、送丝机构、管线包的总重量，预留1.5倍以上的安全载荷系数，轨道两端设置硬限位与软限位双重保护结构，防止滑台超程脱轨，机器人底座与滑台台面采用定位销配合高强度螺栓连接，保证重复定位精度满足焊接工艺要求。安装边界方面，轨道两侧需要预留不小于800毫米的维护通道，滑台驱动端需要预留电机、减速机的检修空间，机器人在轨道上的全行程移动范围内，需要校核与周边工装、工件、安全护栏的安全距离，避免运动过程中发生干涉，整套设备可直接对接焊接变位机、工件输送线组成自动化焊接工作站，适配多品种小批量或大批量的长构件焊接生产需求，相比人工焊接能稳定保证焊缝质量一致性，降低焊接作业对人工技能的依赖，同时减少焊接弧光、烟尘对操作人员的职业健康影响。
