手动液压托盘搬运叉车三维结构模型

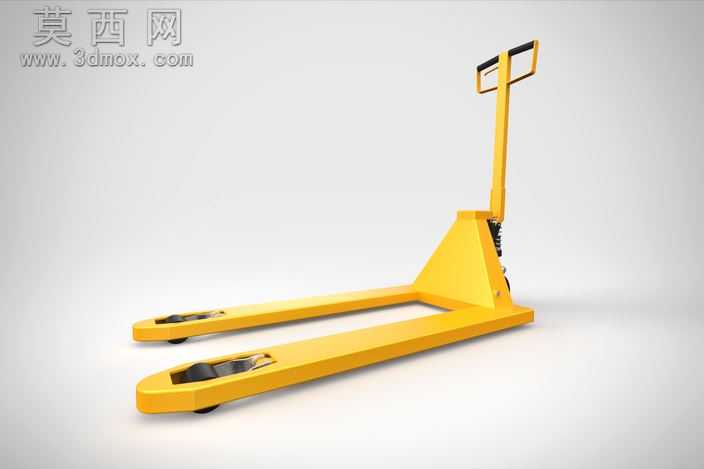

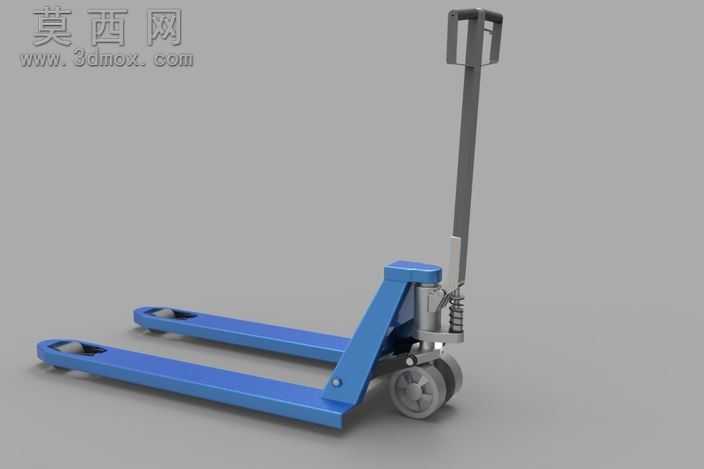

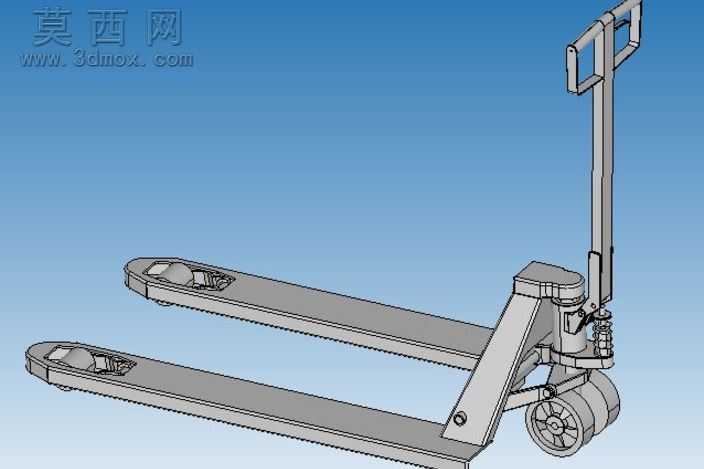

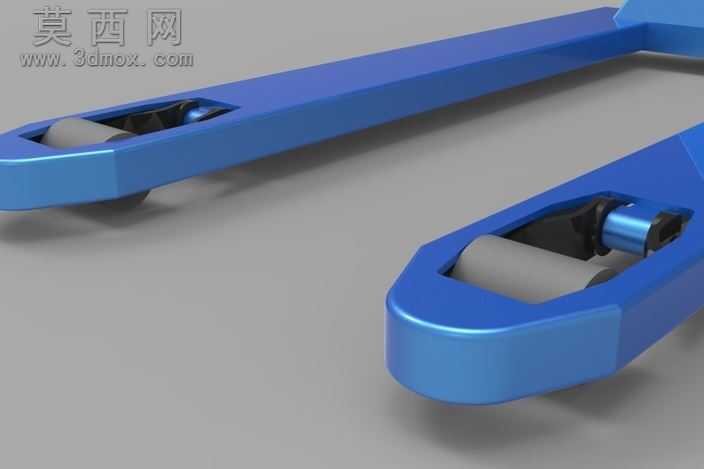

本模型为手动液压托盘搬运叉车的完整三维结构设计，建模过程严格遵循手动搬运车的实际工程尺寸与机械原理，完整还原了该类仓储搬运设备的全部核心结构。模型整体采用自底向上的建模思路，首先完成各个标准零部件与定制结构件的独立建模，再按照实际装配关系完成整体装配，确保各部件的装配约束符合真实设备的运动逻辑，可直观演示货叉升降、转向操作的完整运动过程。模型的货叉部分采用等厚钣金结构建模，还原了实际货叉的加强筋结构与前端导向倒角，确保货叉可顺畅插入标准托盘的叉孔；承载轮部分还原了双轮组的支撑结构，搭配转向轮的铰接支架结构，完整呈现了搬运车的三点支撑承载逻辑，可直观体现设备在承载状态下的受力分布特点。液压升降单元是本模型的核心结构部分，建模时完整还原了手动液压泵的缸体、柱塞、卸压阀、复位弹簧等内部结构，同时还原了操作手柄与液压泵的连杆传动结构，可清晰展示手动按压手柄驱动柱塞泵油、带动货叉起升，扳动卸压手柄控制货叉平稳下降的完整工作原理。推杆与车架主体的连接部位还原了加强筋焊接结构，确保车架部分的结构强度表现符合重载搬运的设计要求，转向部位的铰接结构也做了精细化还原，可实现手柄带动转向轮完成大角度转向的运动模拟。模型在材质与渲染表现上，对金属结构件统一赋予哑光钢材材质，对操作手柄部位赋予防滑橡胶材质，对液压密封件赋予橡胶材质，对承载轮与转向轮赋予耐磨聚氨酯材质，通过不同材质的区分清晰呈现各部件的功能属性，渲染效果贴合工业设备的真实质感，可直接用于产品结构演示、原理教学、方案展示等场景。
