带摇杆显示屏的工业操控终端设计

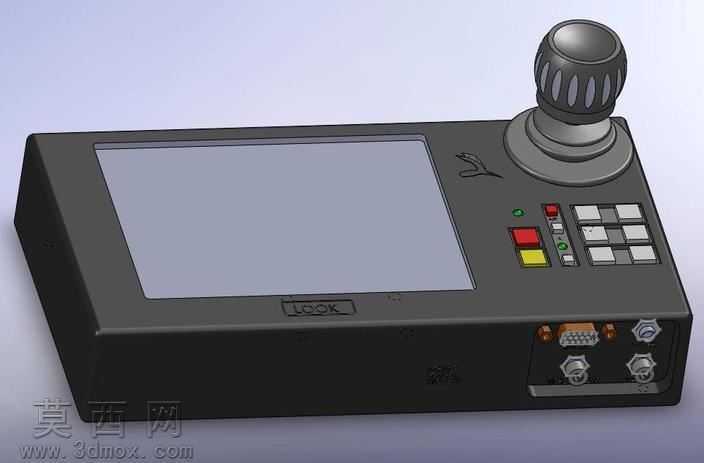

本作品为工业场景使用的操控终端三维模型，建模过程中首先对设备整体轮廓进行基准定位，以长方体机身作为基础基体，通过拉伸、切除等基础特征完成主体外壳的初步造型，机身边角做了小半径圆角过渡处理，避免工业使用中的磕碰划伤风险。建模阶段重点还原了正面的嵌入式显示屏区域，通过凸台拉伸做出屏幕边框的凹陷安装位，屏幕表面赋予哑光玻璃材质，模拟真实工业触控屏的防眩光质感。机身右上角的操纵杆是建模的重点结构，首先绘制底座的阶梯轴特征，通过旋转特征完成摇杆基座的造型，再对顶部握把部分进行曲面放样，握把表面的防滑凹槽通过圆周阵列切除特征实现，还原真实操纵杆的防滑握持结构，握把材质赋予黑色哑光橡胶材质，基座部分使用磨砂工程塑料材质，区分不同部件的触感差异。操作按键区域按照真实工业控制器的布局进行排布，包含红色急停按钮、黄色功能按键、绿色状态指示灯以及多组灰色矩阵式功能按键，每个按键都单独做了凸起的凸台特征，按键表面根据功能不同赋予对应色彩的哑光塑料材质，指示灯部分添加半透明材质模拟透光效果。机身侧面的接口区域逐一还原了航空插头、调节旋钮、固定螺丝等细节结构，接口内部的插针特征通过线性阵列完成，旋钮表面做了滚花纹理的细节处理，提升模型的真实感。渲染阶段采用柔和的工业产品打光方案，主光源从侧上方45度角照射，辅助光源补暗部阴影，避免出现死黑区域，背景采用浅淡的渐变灰调，突出设备本身的结构细节。材质分配上，机身主体使用黑色磨砂ABS工程塑料材质，调整粗糙度参数模拟工业设备外壳的哑光质感，金属接口部分赋予拉丝不锈钢材质，添加细微的划痕纹理模拟使用磨损效果，屏幕部分添加轻微的环境反射效果，还原玻璃面板的光学特性。设计思路上充分考虑工业操控场景的使用需求，将高频操作的摇杆与急停按键布置在右手易触碰的区域，显示屏居中布置方便观察参数，矩阵按键分区排布降低误触概率，接口集中布置在机身侧下方方便走线，整体结构紧凑合理，符合工业人机工程学的设计要求，所有特征建模均保留可编辑参数，方便后续根据实际需求调整按键布局、接口类型以及机身尺寸，适配不同的工控操控场景。
