带密集防滑孔结构的平板牵引垫设计

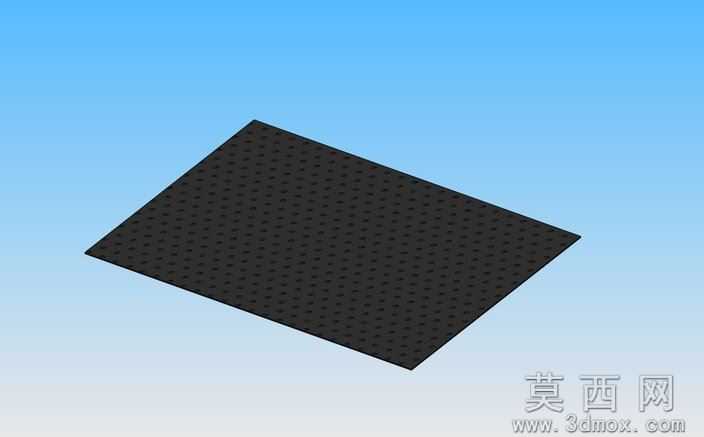

本牵引垫采用SolidWorks三维建模软件完成全参数化设计，建模过程首先以基准面为依托绘制矩形轮廓草图，通过拉伸凸台命令生成垫体的基础平板实体，整体轮廓为规整的矩形薄平板结构，厚度均匀一致，保证垫体铺设后的平整度。建模阶段针对垫体表面的防滑结构进行精细化设计，采用线性阵列配合草图驱动阵列的方式，在垫体上表面均匀排布密集的圆形凹孔结构，所有凹孔的孔径、孔深完全一致，孔位排布遵循等距网格规则，横向与纵向的孔间距保持统一，既保证了防滑接触点的均匀分布，也避免了孔位过密导致垫体结构强度下降。材质设计上模拟高耐磨橡胶材质，渲染阶段为垫体赋予哑光深黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微磨砂质感，同时为凹孔结构添加轻微的阴影效果，凸显孔位的立体凹陷感，背景采用渐变天蓝色进行渲染衬托，清晰展现垫体的整体形态与表面结构特征。结构设计层面，垫体整体为一体化平板结构，无额外拼接部件，边缘做微小的圆角处理，避免尖锐边角造成的磕碰损伤，密集凹孔结构一方面可以在垫体受压时排出接触面间的空气，提升垫体与接触面的吸附贴合度，另一方面可以增大接触面的摩擦力，起到优异的防滑牵引效果，同时凹孔结构还可以容纳接触面的少量泥沙、水渍，避免杂质导致垫体打滑。设计过程中重点考量了垫体的实用性与结构合理性，通过参数化建模可快速调整垫体的长宽尺寸、厚度参数以及凹孔的孔径、间距参数，适配不同使用场景的尺寸需求，模型完成后经过干涉检查与结构验证，确认整体结构无冗余特征，所有结构特征均可满足实际生产的开模加工要求，渲染输出的效果图清晰还原了产品的外观质感与结构细节，可直接用于产品展示与生产参考。
