带滚花锥顶结构空气阀杆帽三维设计

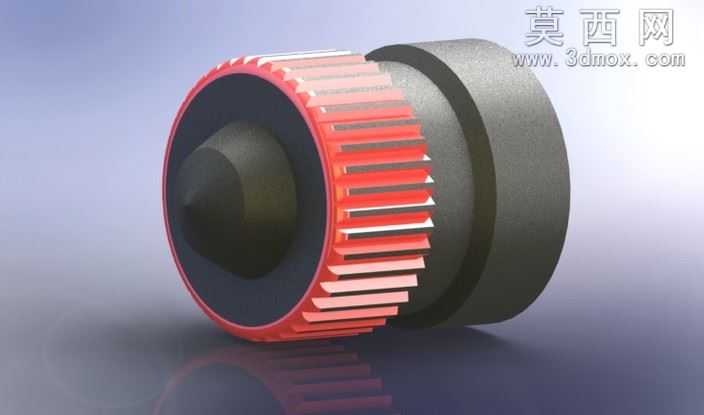

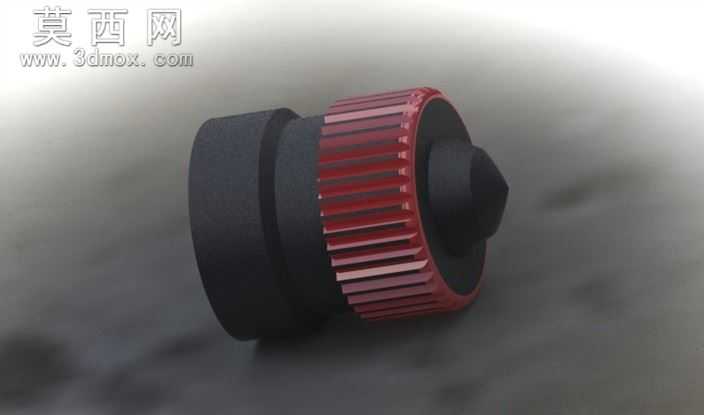

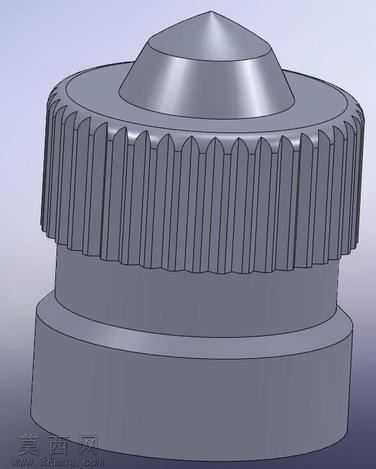

本作品为空气阀配套使用的阀杆帽三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械零件设计的公差配合规范与实际使用需求开展设计。首先从结构基准搭建开始，以阀杆帽的同轴回转中心线作为全局设计基准，依次构建底部的安装定位基座、中部的握持受力段、顶部的锥状防护端头三个核心功能区段，各段之间采用圆角过渡处理，避免应力集中问题，同时兼顾零件加工时的工艺合理性。中部握持段的外表面设计了均匀排布的轴向直滚花结构，滚花的齿形参数按照手动操作的摩擦力需求设定，齿距、齿高均符合五金操作件的通用设计标准，既能够保证使用者手动旋拧阀杆帽时获得足够的静摩擦力，避免打滑，也能让滚花结构在注塑或机加工过程中便于脱模、走刀，降低生产制造的难度。顶部锥顶结构采用多段锥面平滑过渡设计，从滚花段的上端面逐步收窄至顶端小平面，既可以避免尖锐棱角带来的安全隐患，也能在阀杆帽受到外部磕碰时分散冲击力，保护内部连接的阀杆结构不受损伤。材质设定阶段，根据空气阀的使用场景，为模型赋予了哑光金属质感的工程材质参数，模拟镀锌钢或硬质铝合金的表面效果，调整材质的粗糙度、反光度参数，让滚花齿面的明暗层次、各段圆柱面的金属反光效果都贴近真实零件的视觉表现，渲染过程中采用柔和的均匀布光方案，清晰展现零件的外轮廓结构、滚花细节与各段的衔接关系，避免过度光影效果掩盖结构设计细节。结构设计上，底部基座的内径尺寸与对应规格空气阀杆的外径做了适配设计，预留了合理的装配间隙，内壁可根据实际装配需求设置内螺纹或卡接结构，保证阀杆帽与阀杆连接后不会出现松脱问题；整体模型的所有特征均采用全参数化驱动，后续若需要适配不同规格的空气阀，仅需修改对应直径、高度、滚花齿数等参数即可快速生成新的模型版本，大幅提升同系列零件的设计效率。设计过程中充分考虑了零件的使用场景，无论是工业气路系统中的空气阀，还是民用充气设备的气门结构，该阀杆帽都能满足手动调节、防护阀杆的核心功能，结构简洁实用，没有冗余设计，所有外表面的结构都服务于实际使用需求，兼顾了功能性与加工工艺性。
