小型龙门结构数控雕刻加工设备

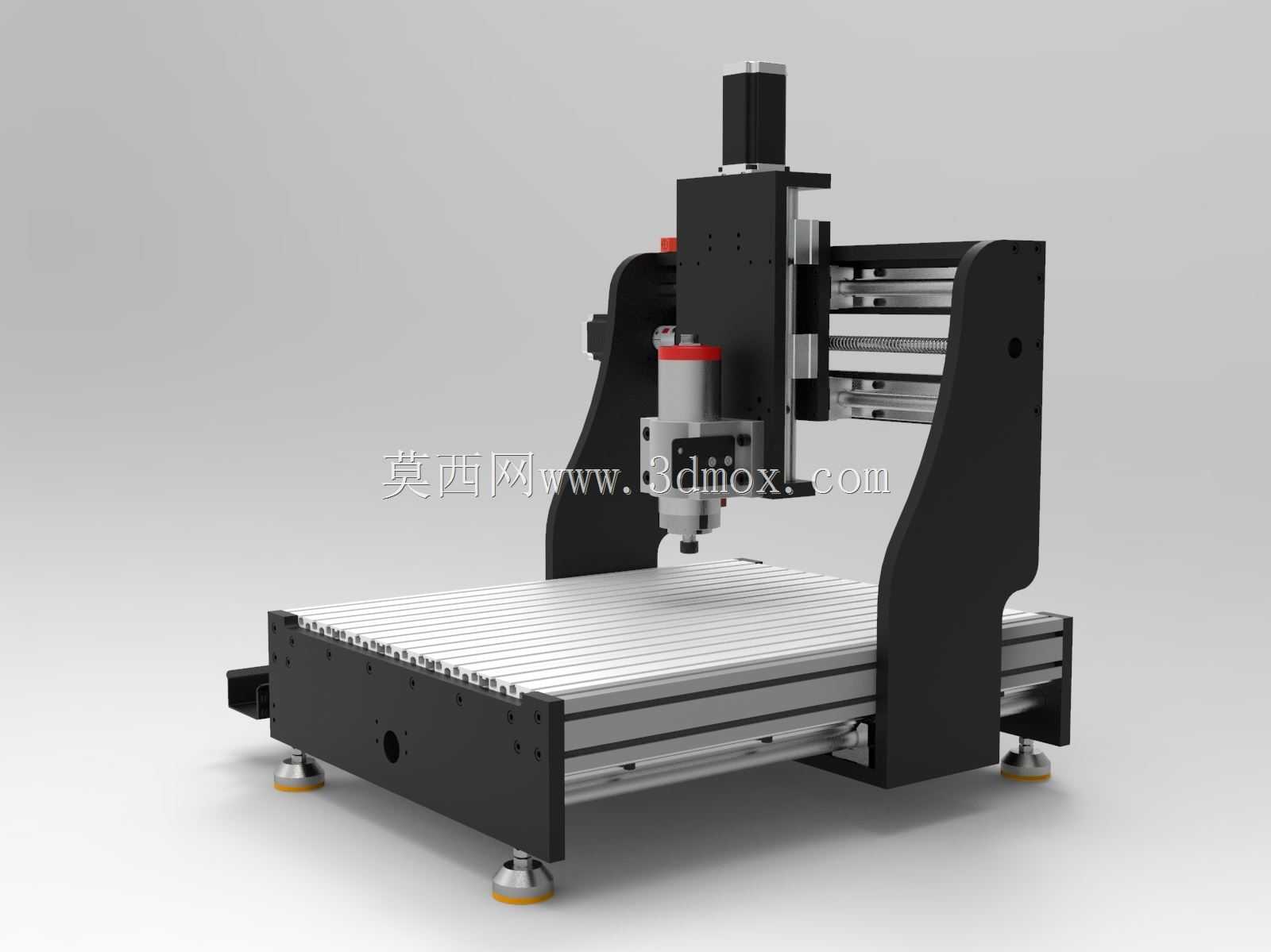

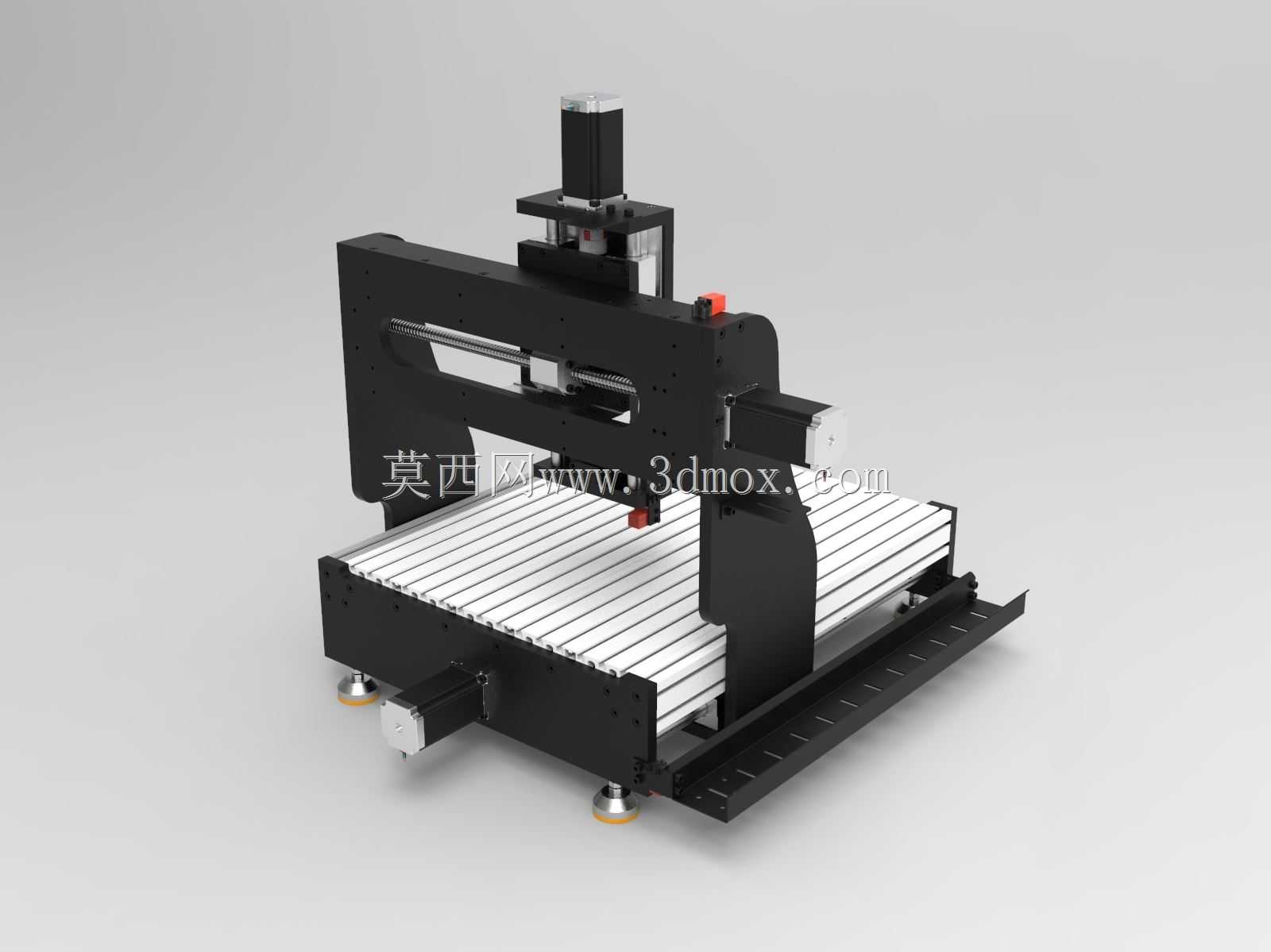

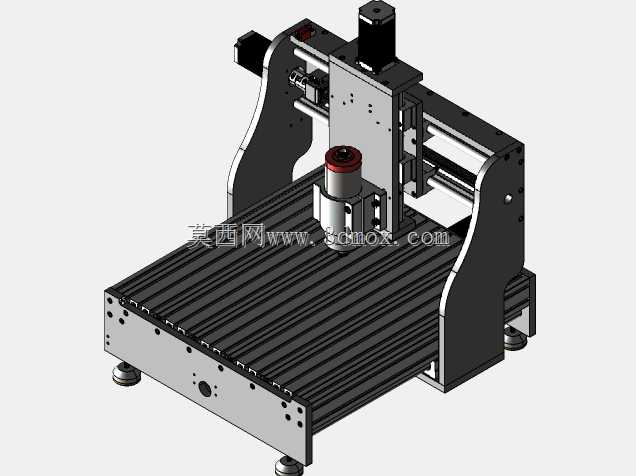

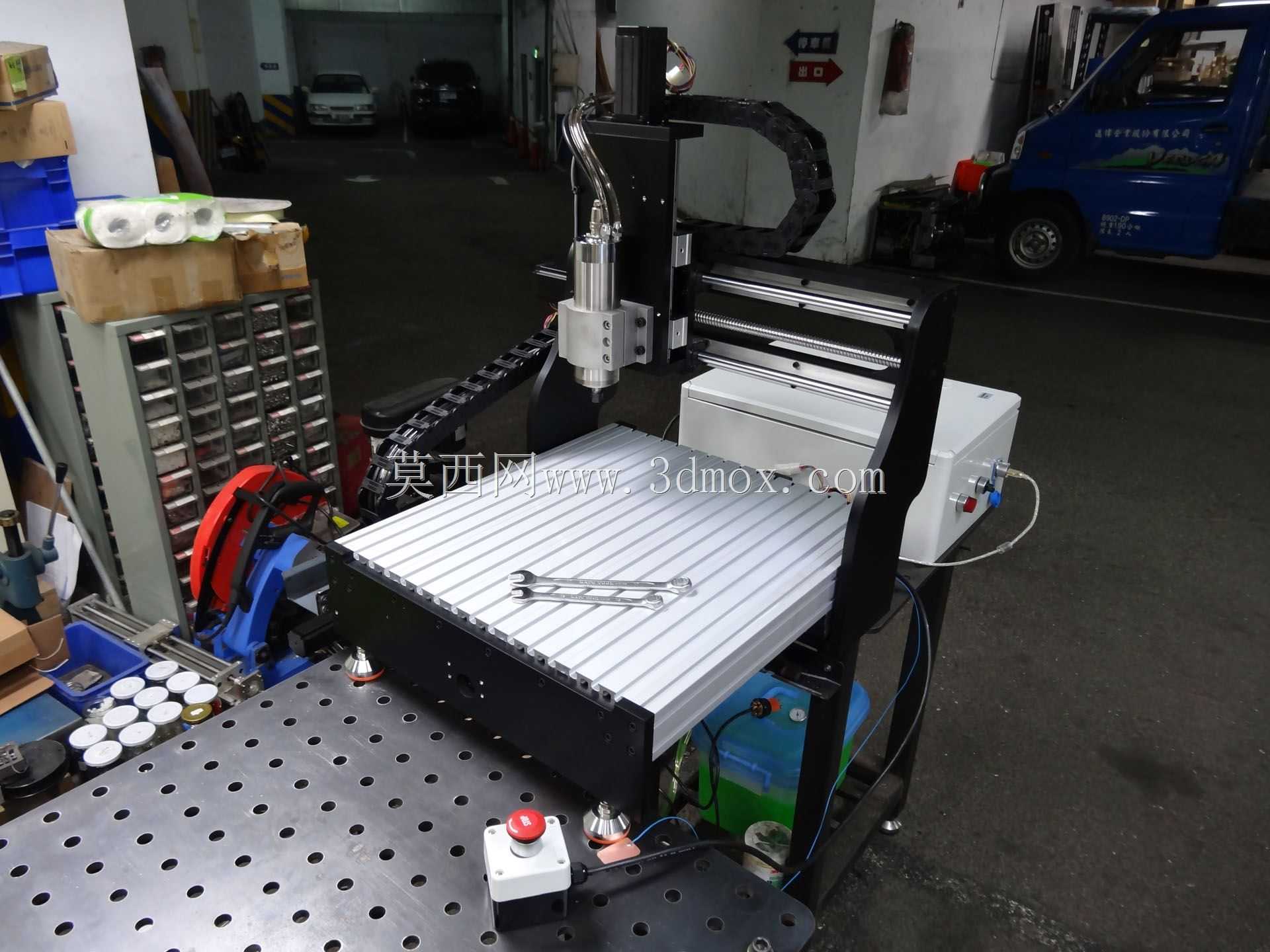

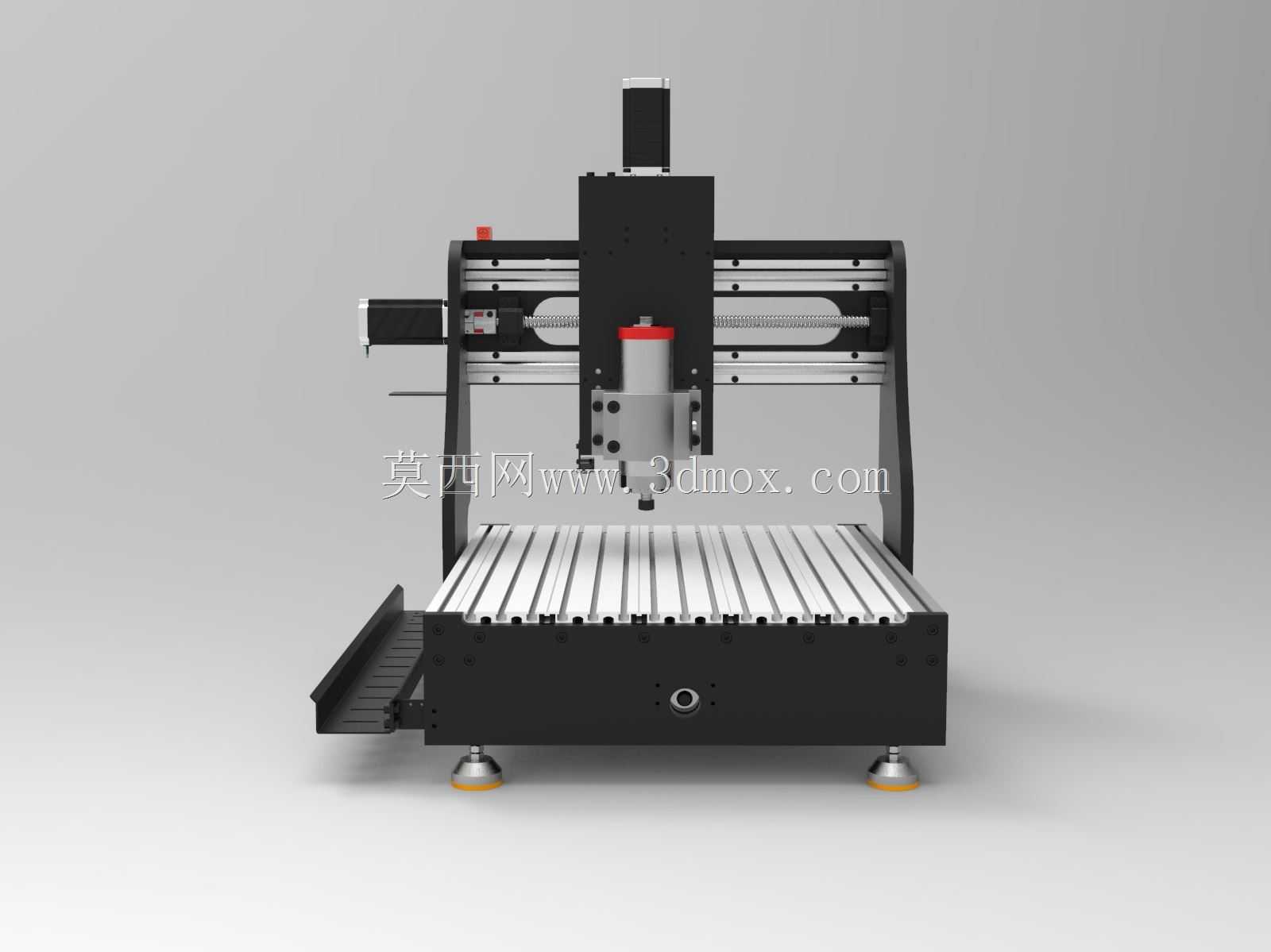

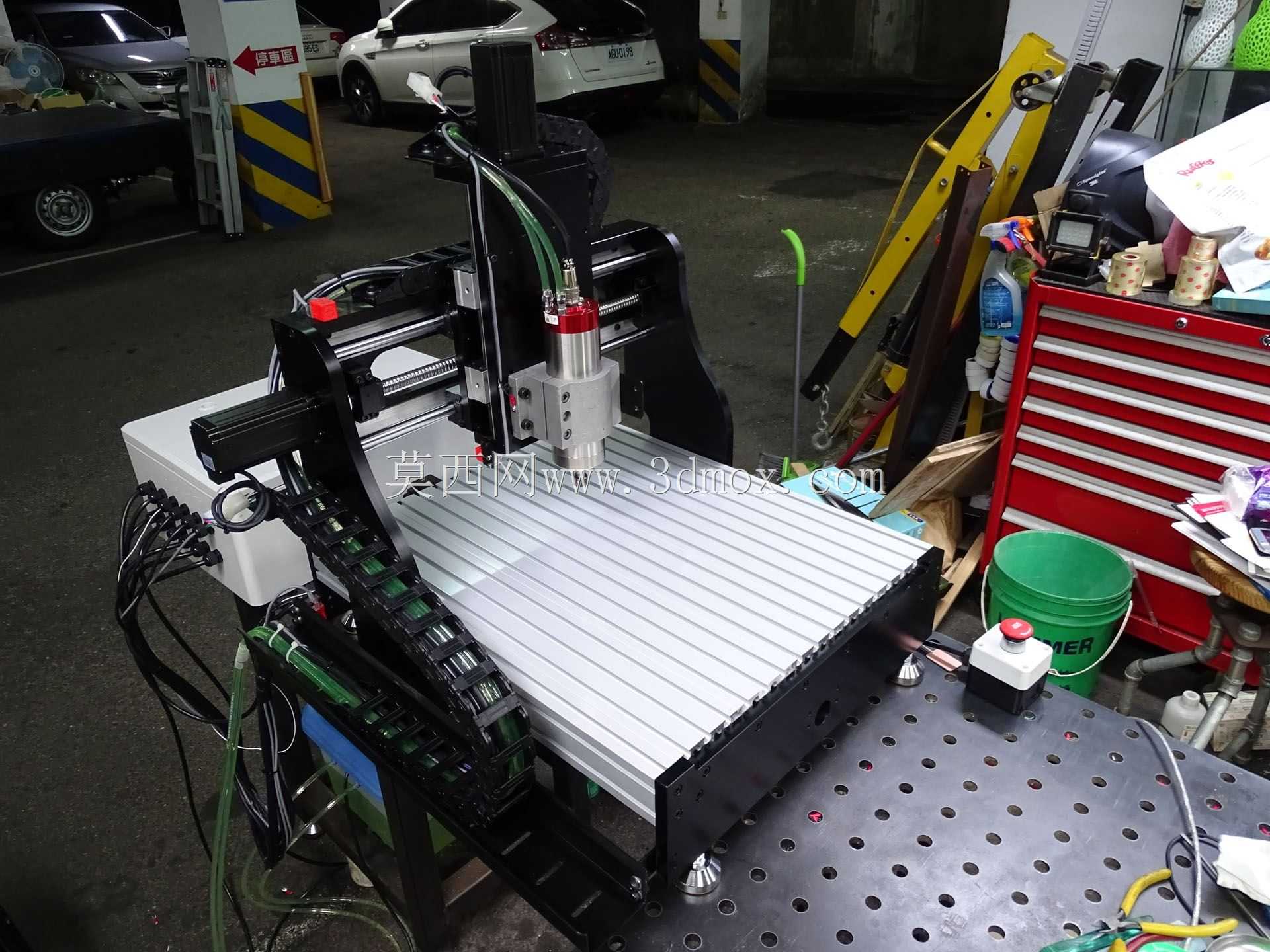

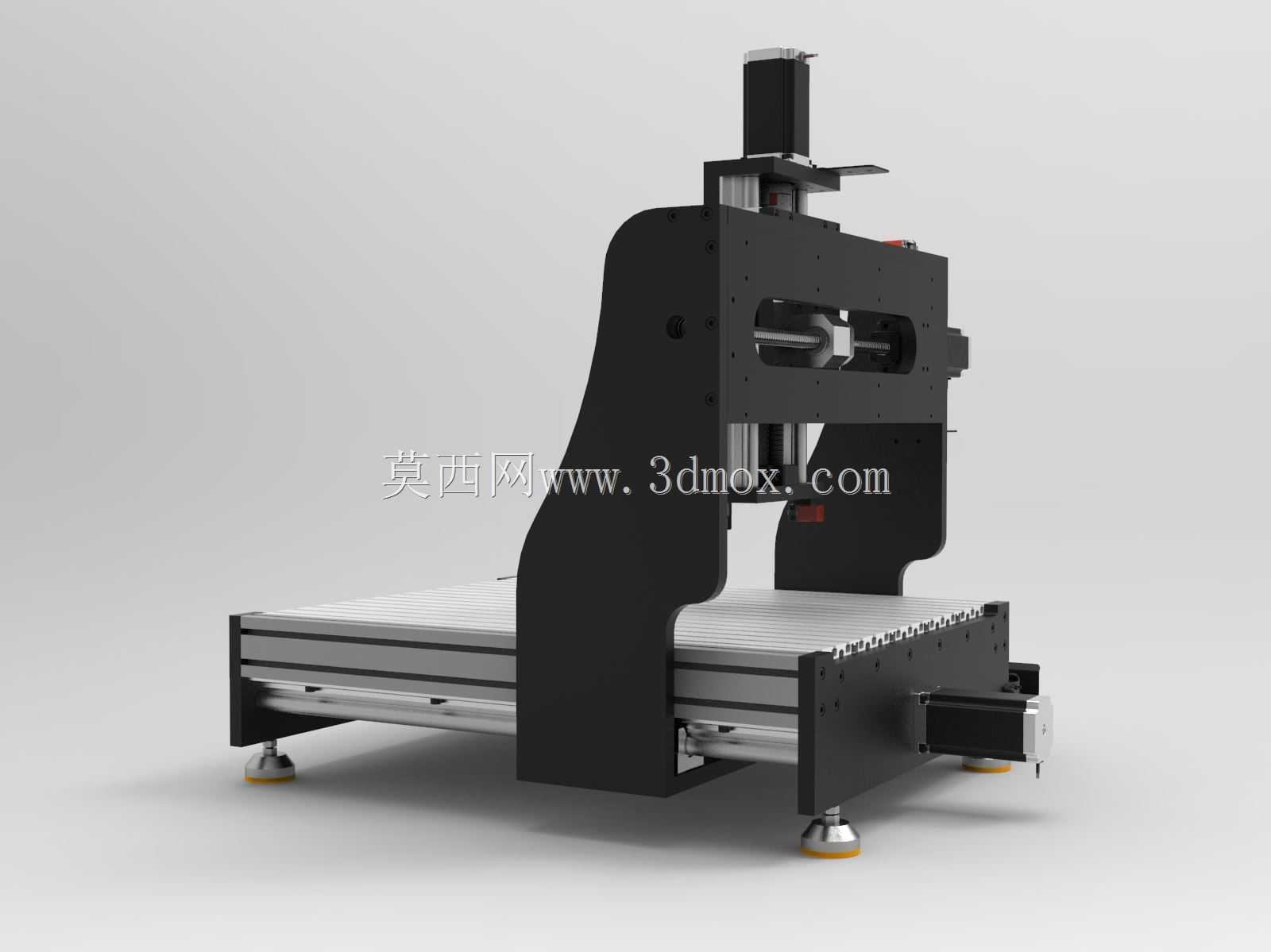

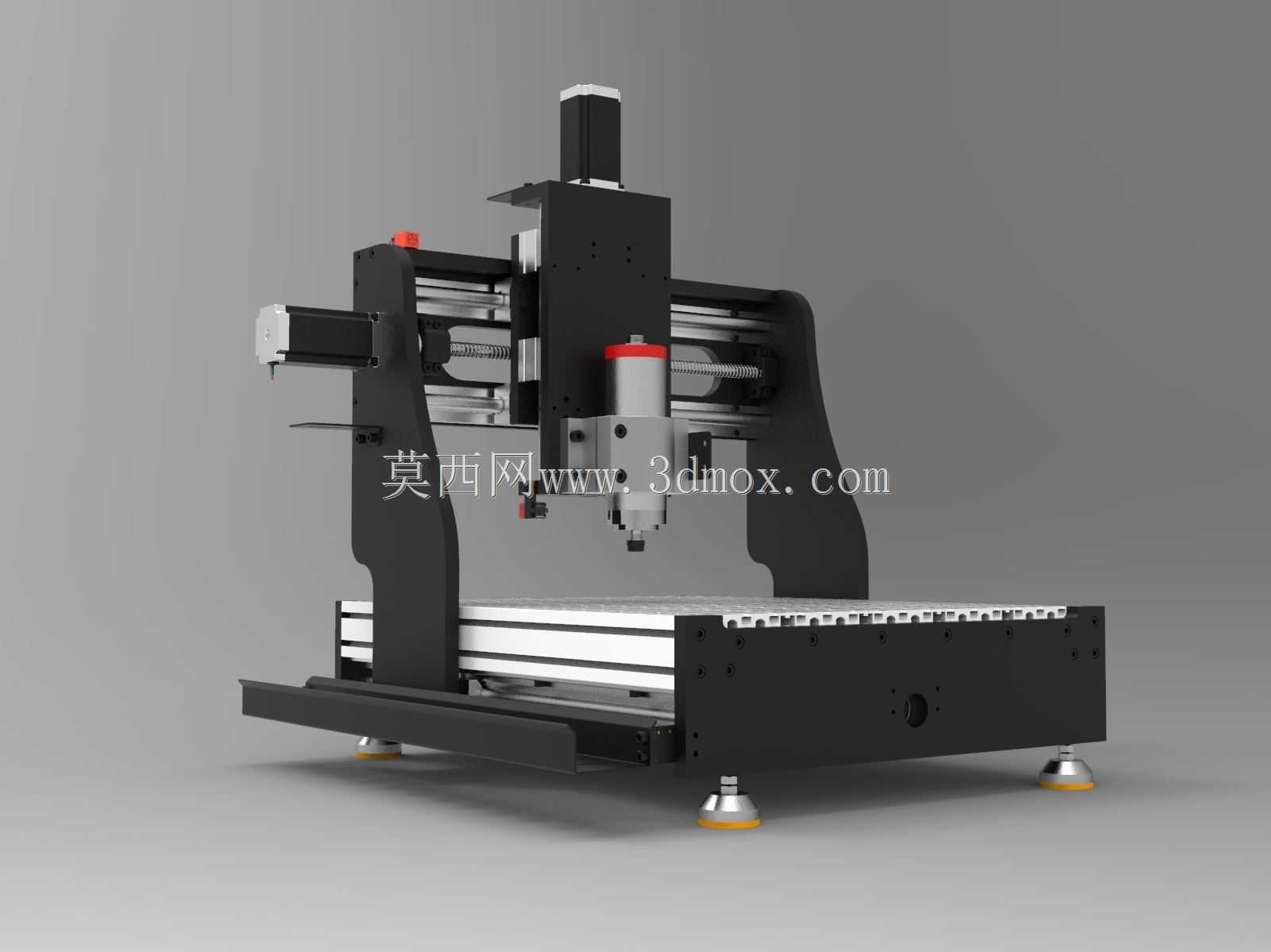

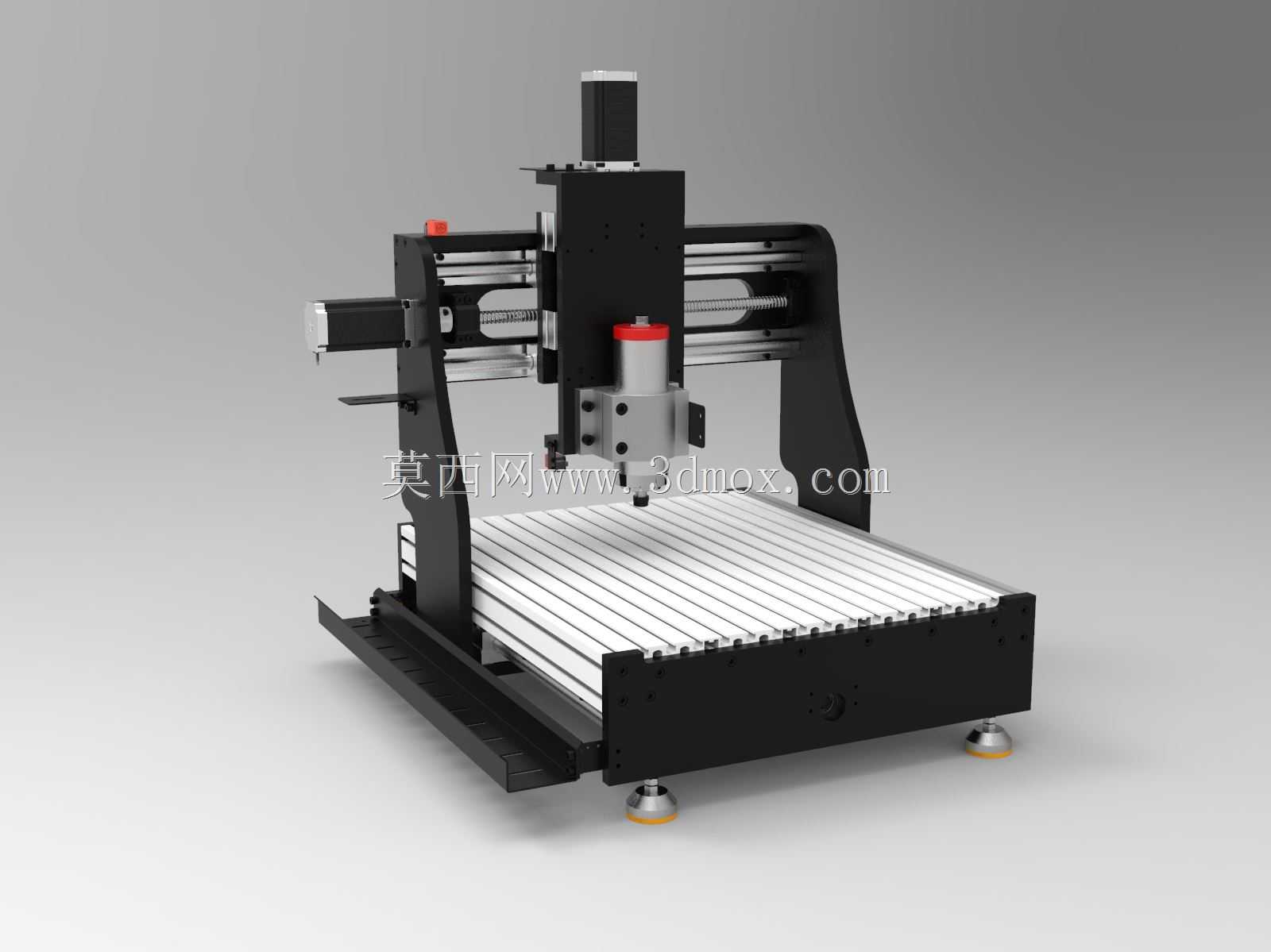

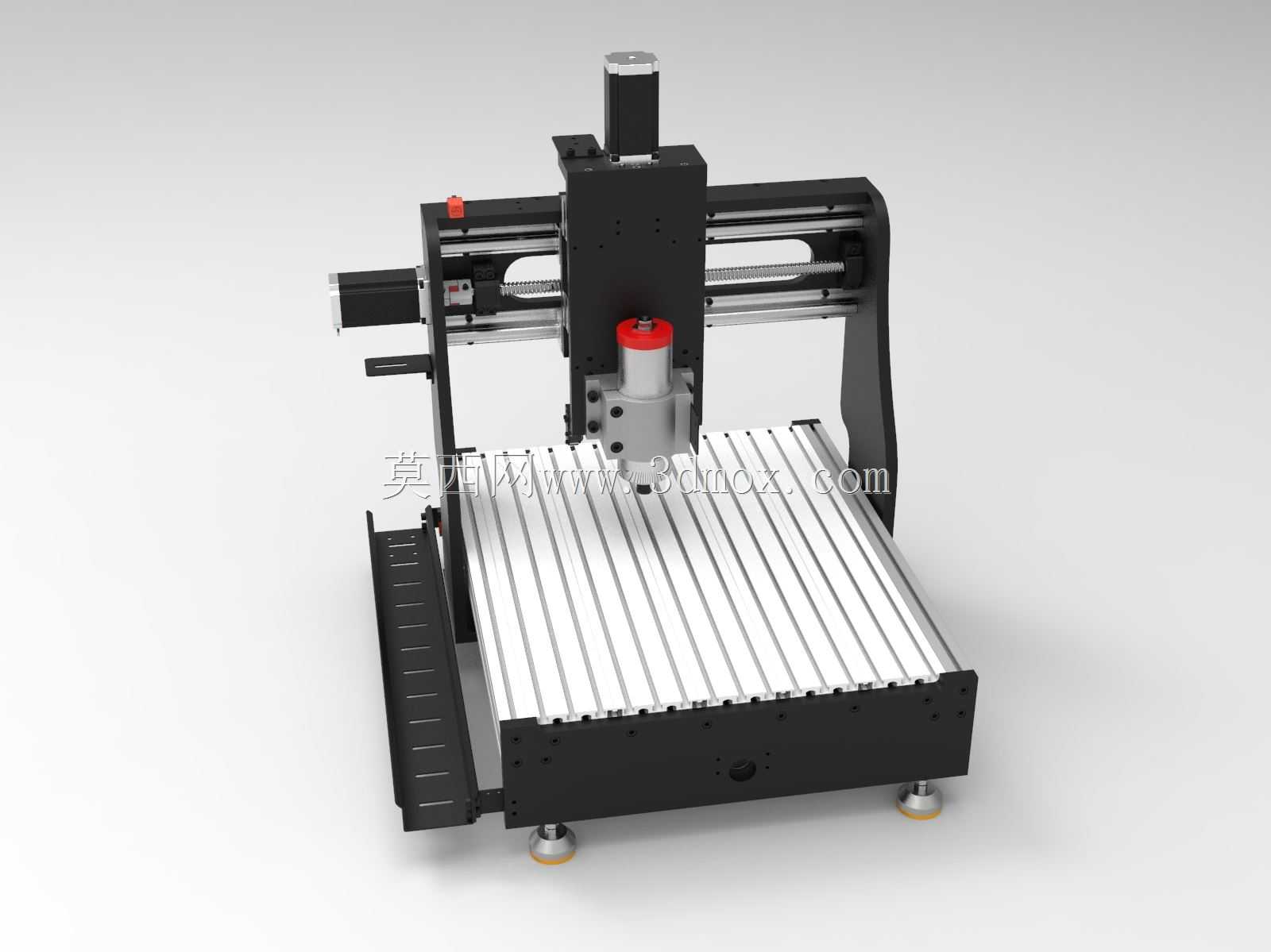

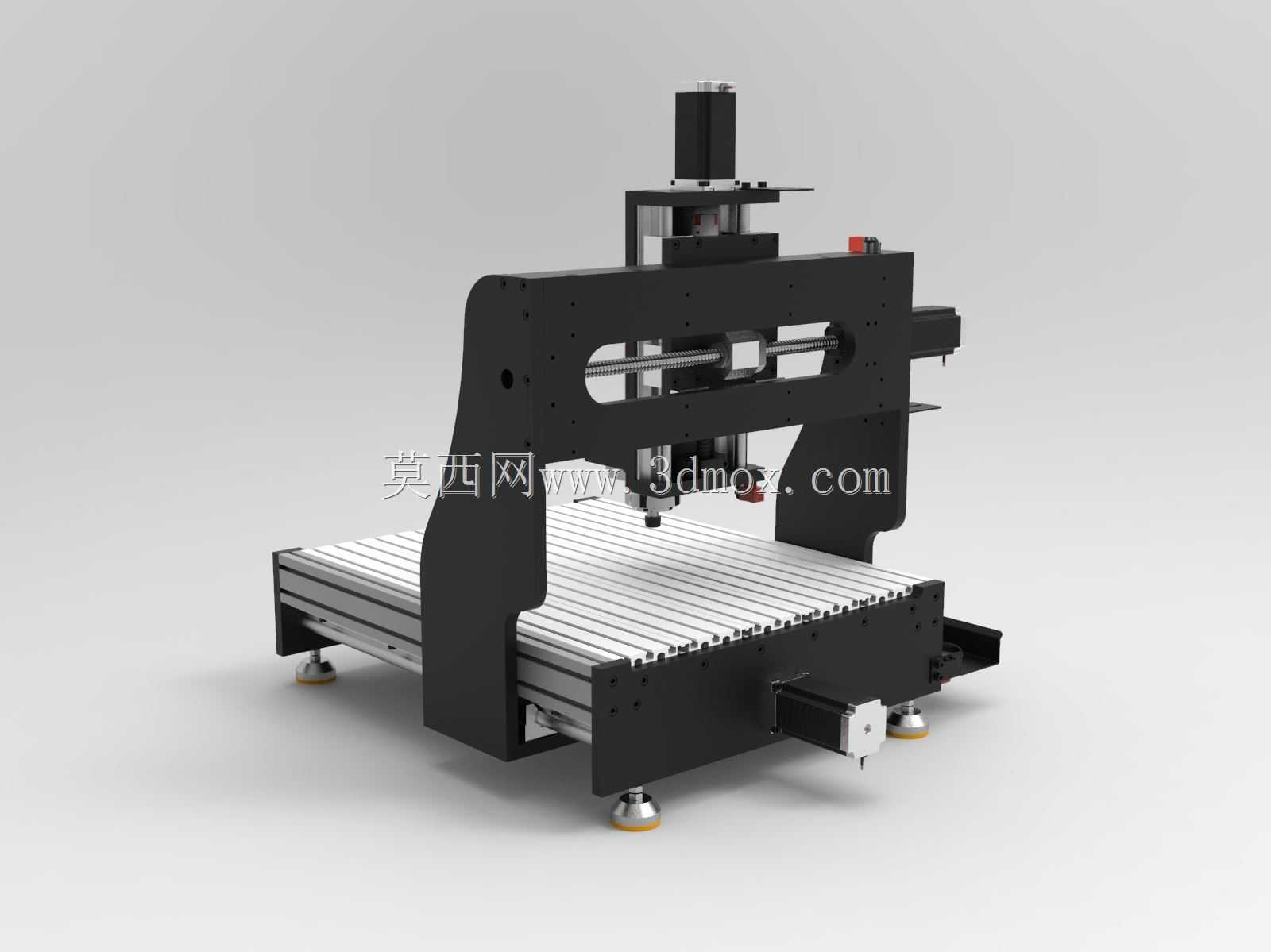

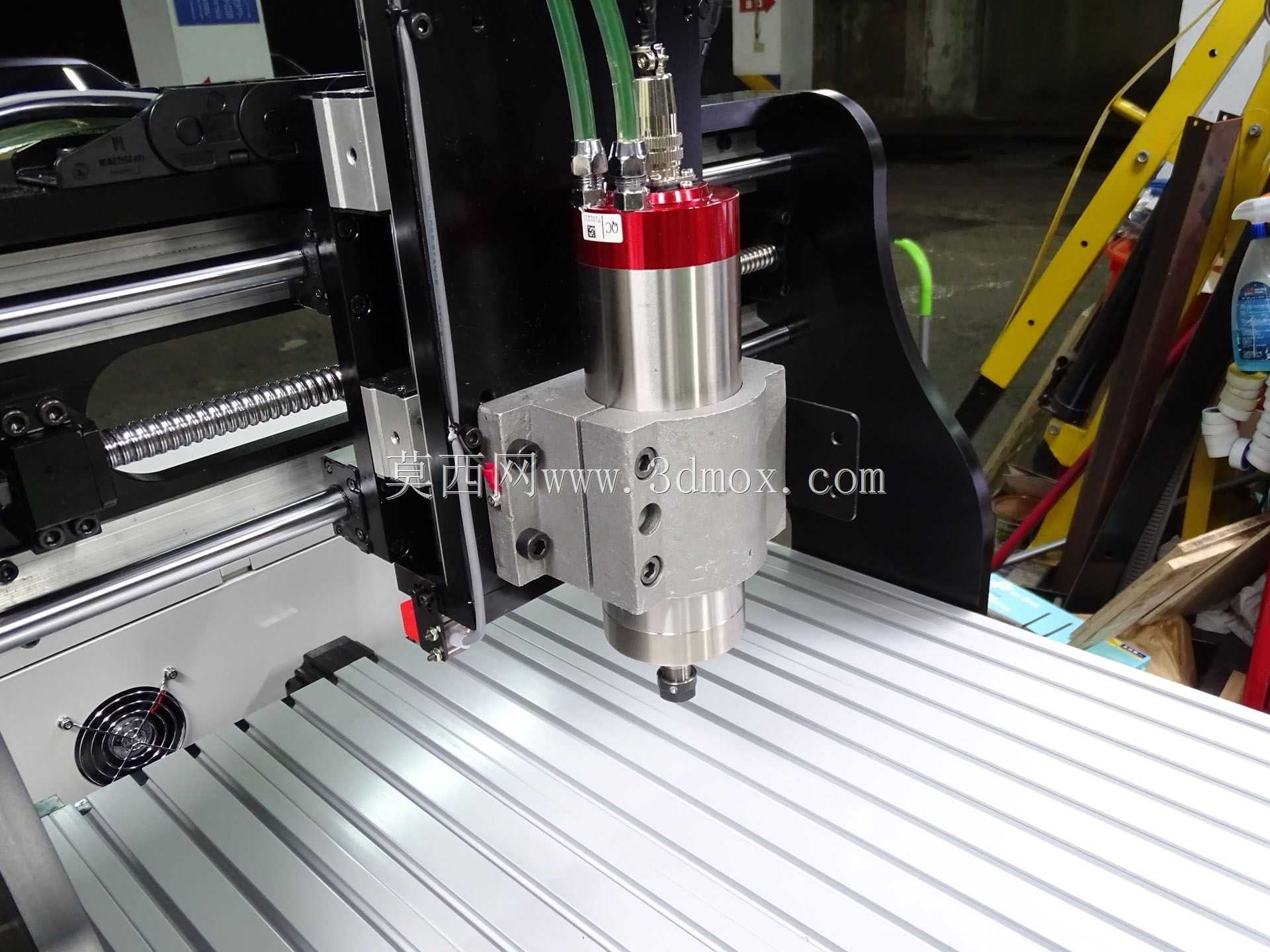

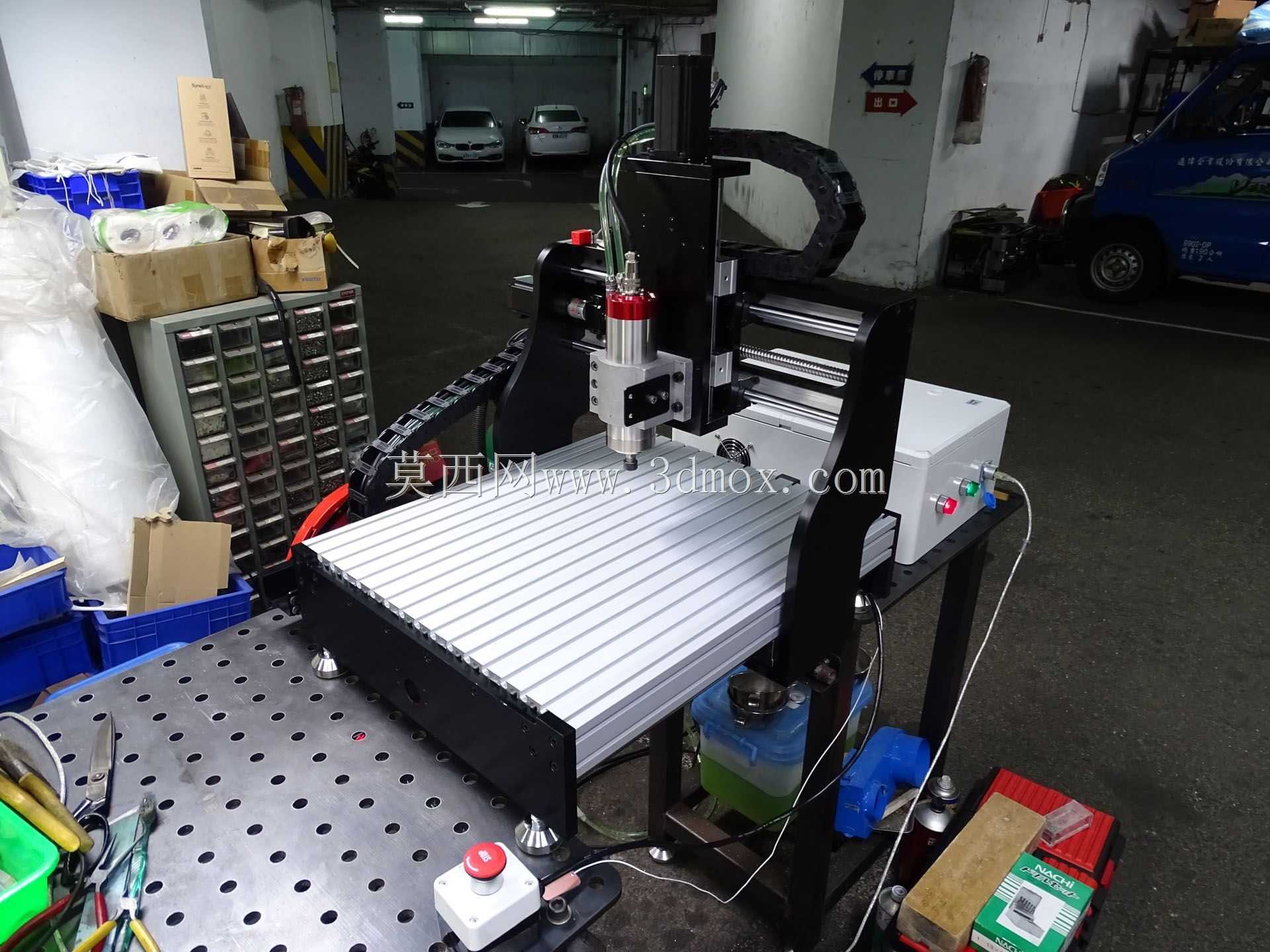

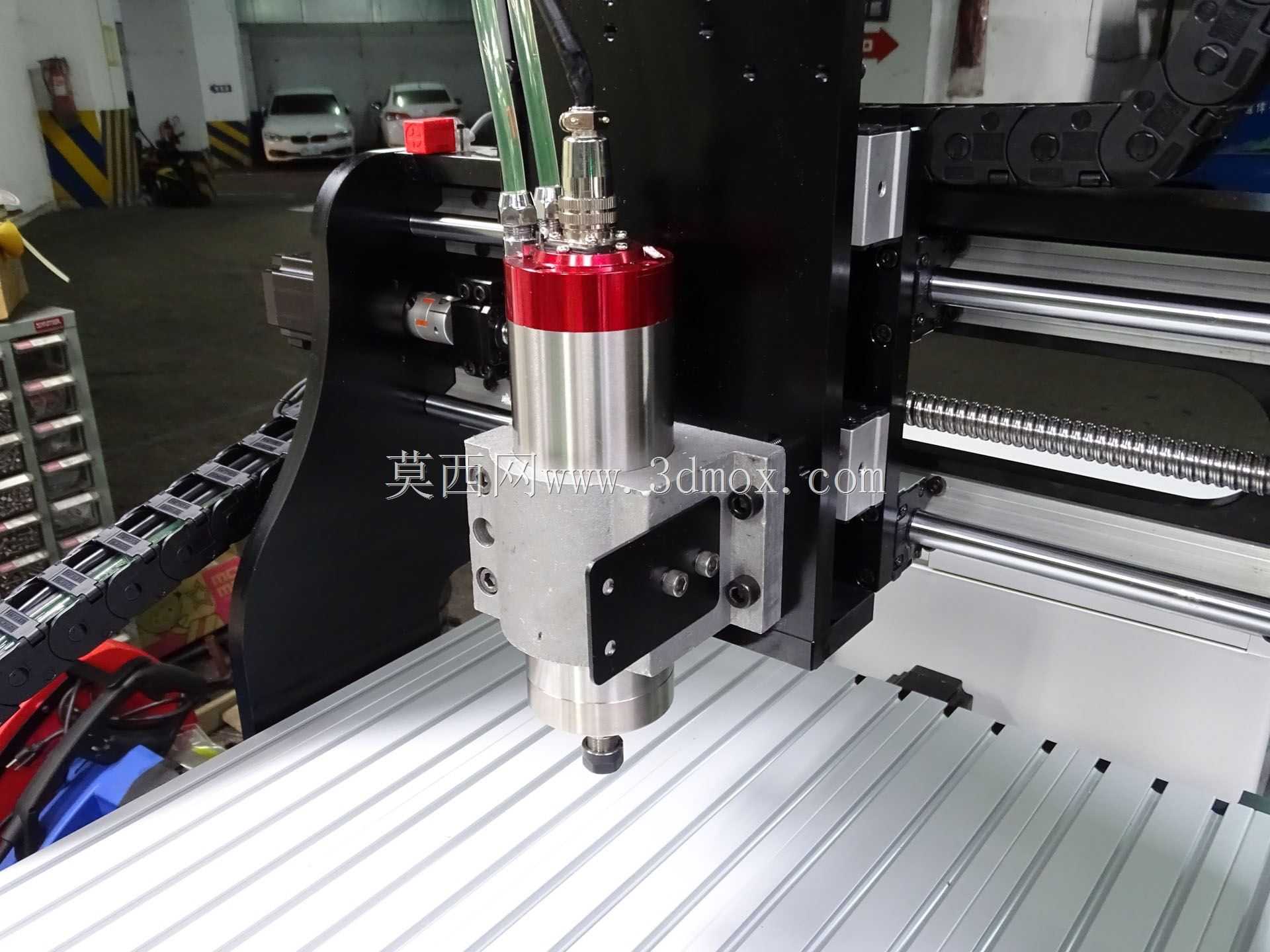

这款小型龙门式数控雕刻加工设备，主要面向小型加工工坊、个人DIY创作、教学实训以及小批量定制生产场景，可覆盖亚克力、软金属、木材、工程塑料等多种材质的平面雕刻、铣削、钻孔、浮雕加工需求，能够适配广告标识制作、工艺礼品加工、小型零件精密铣削、PCB样板制作等多种实际作业场景，填补了大型工业机床占地空间大、投入成本高，而手持加工设备精度不足、效率低下的市场空白。设备整体采用经典定梁龙门结构设计，两侧立式支撑座与底部床身刚性连接，有效保障加工过程中的结构稳定性，减少切削震动对加工精度的影响；横向溜板沿横梁导轨做X向运动，主轴安装座沿溜板做Y向运动，主轴组件沿安装座做Z向垂直进给，三轴传动均采用精密线性导轨搭配滚珠丝杠的组合，兼顾运动顺滑度与进给精度，可实现复杂轮廓的连续走刀加工。主轴采用高速风冷电主轴，转速覆盖范围广，可根据不同加工材质匹配对应转速与进给参数，既可以满足软质材料的高速雕刻需求，也能适配软金属的低速大扭矩铣削作业；工作台采用铝型材台面搭配T型槽设计，可快速适配不同规格的夹具，方便不同尺寸工件的装夹固定，底部配备可调式减震脚杯，可根据安装地面的平整度调整设备水平，进一步降低运行过程中的震动传递。在设计思路上，这款设备优先考虑小型化场景的使用需求，整体占地边界紧凑，无需大型工业厂房的地基要求，普通平整工作台即可完成安装固定；走线采用拖链内置布局，避免运动过程中管线磨损干涉，外轮廓做了圆角过渡处理，减少日常操作过程中的磕碰风险，两侧支撑座采用镂空减重设计，在保障结构刚性的前提下降低设备整体重量，方便设备的搬运与位置调整。设备的三轴行程适配小型工件的加工范围，可满足绝大多数个人定制、小批量打样的加工尺寸需求，Z轴行程预留了足够的夹具与刀具安装空间，可适配不同长度的加工刀具，也可满足一定厚度工件的加工需求，无需频繁调整工件装夹高度。
