小型桌面式数控雕刻加工设备结构

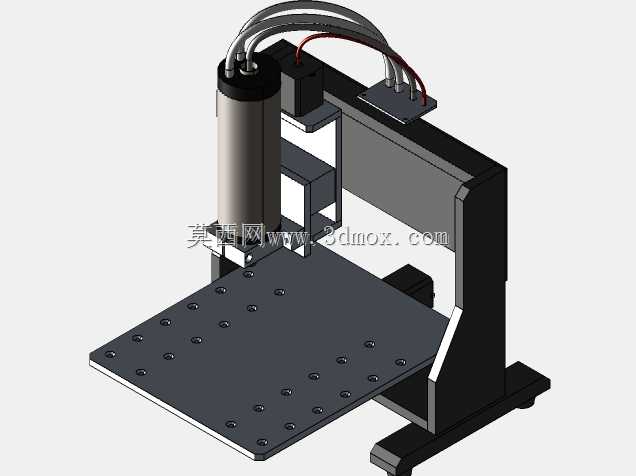

这款小型数控加工设备的结构设计，核心面向小尺寸工件的精密加工作业场景，常见于手板打样、小型五金件铣削、塑胶件修边、软金属浮雕加工等工况，也可适配教学实训场景下的数控操作演示，相比大型工业机床，它的占地尺寸极小，可直接放置在常规工作台面上使用，不需要专门的设备安装地基，对车间或实验室的空间要求极低。从结构布局来看，设备采用龙门式机架设计，两侧立式支撑臂与底部基座一体衔接，保证整体刚性的同时，控制了整体重量，方便单人搬运移位。加工平台为带阵列安装孔的平板结构，孔位按照标准间距排布，可直接配合压板、工装夹具固定不同外形的待加工工件，平台的有效加工行程覆盖常规小尺寸工件的加工需求，安装边界预留了夹具装夹的操作空间，不会出现行程末端与机架干涉的问题。主轴组件采用立式安装结构，配套的走线通过拖链规整排布，避免轴系运动过程中出现线缆拉扯、磨损的问题，主轴的进给路径沿X、Y、Z三个轴系独立传动，传动部件隐藏在机架护板内部，可阻挡加工过程中产生的切屑飞入传动间隙，降低日常维护的频次。设计过程中优先考虑了小型加工场景下的操作便利性，设备操作侧预留了足够的工件上下料空间，操作人员无需探身即可完成工件装夹、对刀等常规操作，基座底部的可调支撑脚可根据放置台面的平整度调整高度，保证加工平台处于水平状态，避免因台面倾斜影响加工精度。机架的受力结构经过优化，主轴在最大进给速度下运行时，整体机架的形变量控制在极小范围内，可满足软金属、工程塑料、木材等常见材质的加工精度要求，各轴系的行程限位位置做了冗余设计，避免超程运行导致的部件碰撞损坏。
