带叉车导轨的5吨剪叉式液压升降称重台

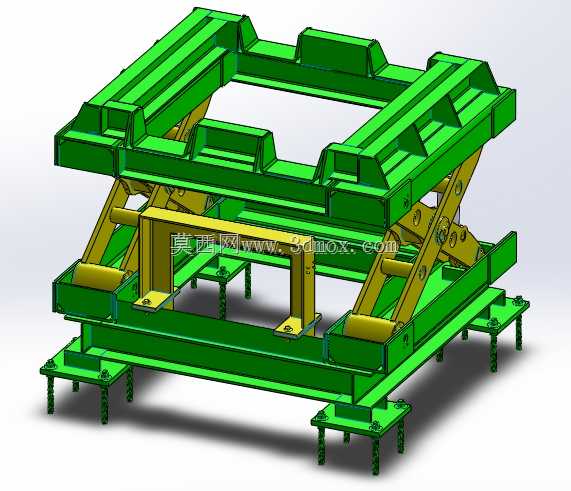

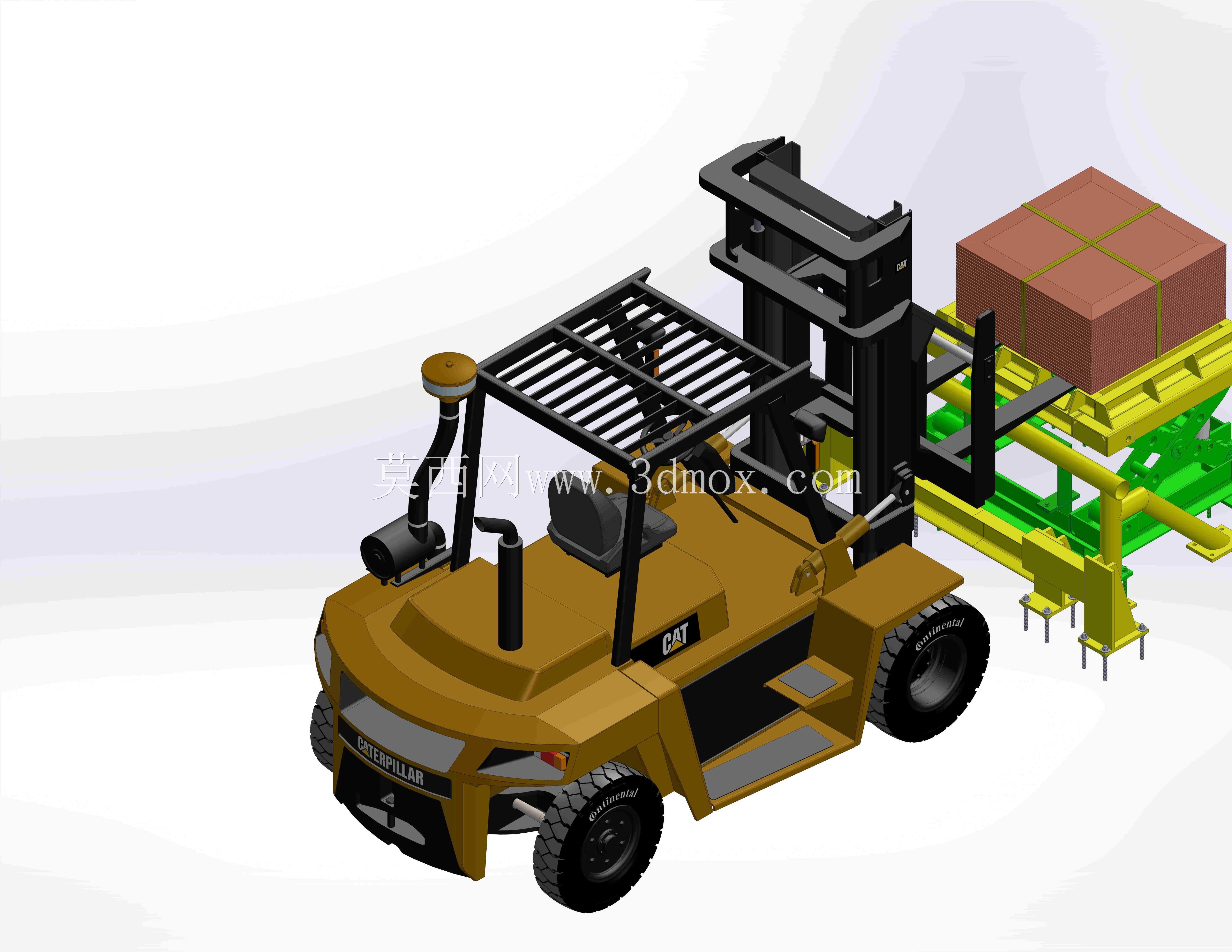

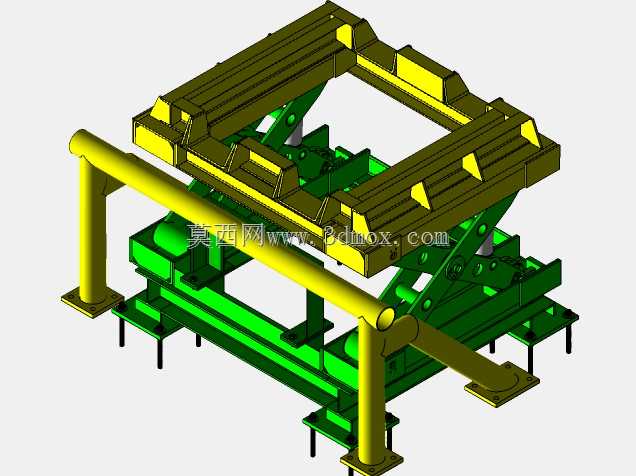

该设备主要应用于生产车间物料周转、仓储库区货物转运、重型工件装配工位等场景，作为工位辅助举升称重设备使用，可在完成重物举升调整作业高度的同时，配合称重模块实现载荷重量核验，适配生产线上工件转序、仓储出入库盘点、重型部件装配对位等多类作业需求，解决固定高度工位无法适配不同作业高度需求、重物转运过程中需反复吊装称重的痛点。设备核心功能为5吨额定载荷的垂直举升与承载称重，配置两组液压驱动单元作为动力输出，剪叉式支撑结构采用对称布局设计，举升过程中载荷受力均匀分布在各铰接支点，避免偏载引发的结构形变，升降行程可根据作业需求适配不同高度的工位对接，举升过程运行平稳无卡顿，支撑锁止结构可在任意举升高度实现载荷固定，防止作业过程中台面沉降引发安全隐患。台面专门配置叉车导轨结构，可直接适配标准叉车的货叉插入作业，无需额外辅助吊装设备即可完成台面上重物的快速转运，大幅缩短重物上下料的作业周期，降低吊装作业的安全风险。设计过程中优先考虑重载工况下的结构强度，上下框架均采用加厚型材焊接成型，剪叉臂板通过铰接销轴连接，所有受力点位均做加强筋补强处理，底部安装脚座预留地脚螺栓固定孔，可直接与混凝土地面做刚性连接，抵消举升过程中的侧向倾覆力矩，保障大载荷作业下的设备稳定性。设备最小承载台面尺寸为1000mm×1000mm，可适配该尺寸及以上的标准托盘、重型工件放置，整体安装边界需预留剪叉臂展开的侧向空间，底部支撑脚的安装点位需对应地面硬化区域，避免软质地面引发的安装沉降，液压管路沿剪叉臂内侧排布，避免举升过程中管路剐蹭破损，整体结构紧凑，无需额外占用过大的车间安装空间，可直接嵌入现有生产线工位完成部署，适配现有作业流程无需大规模调整工位布局。
