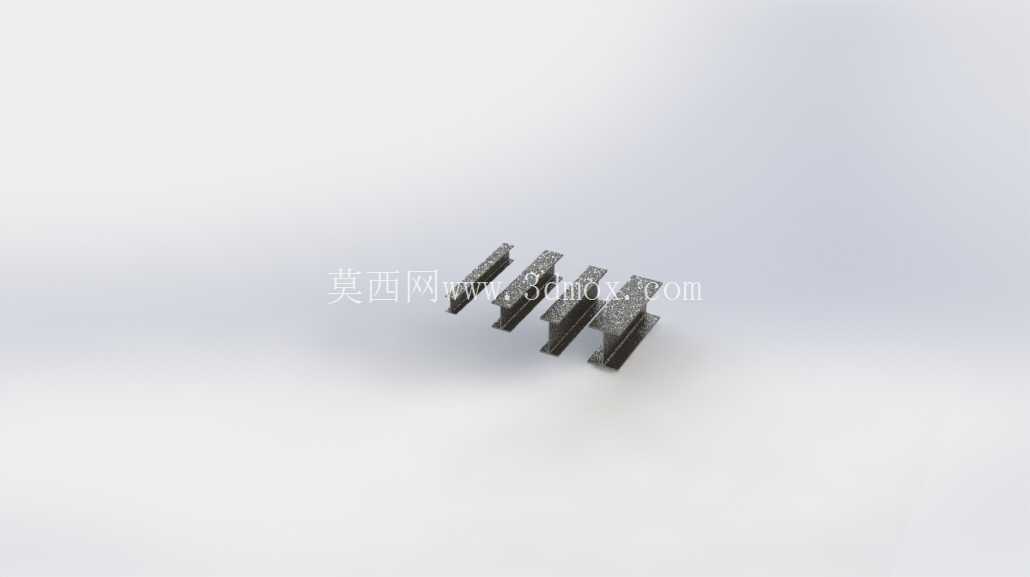

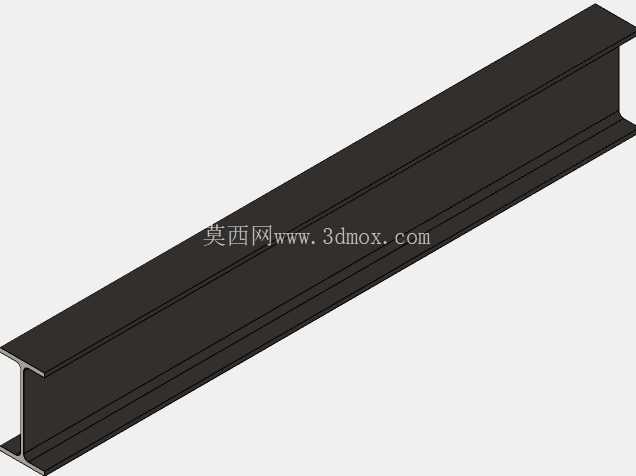

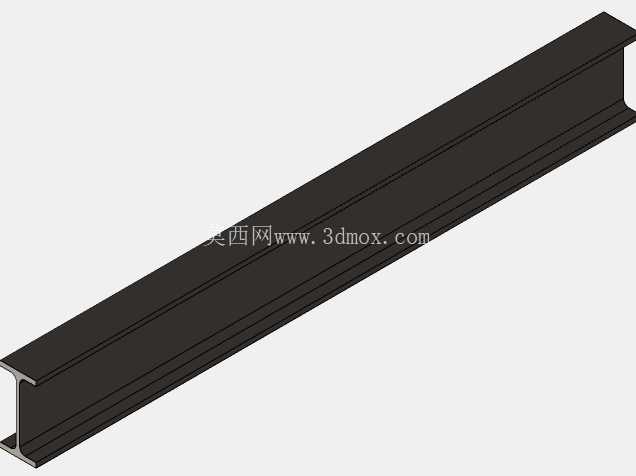

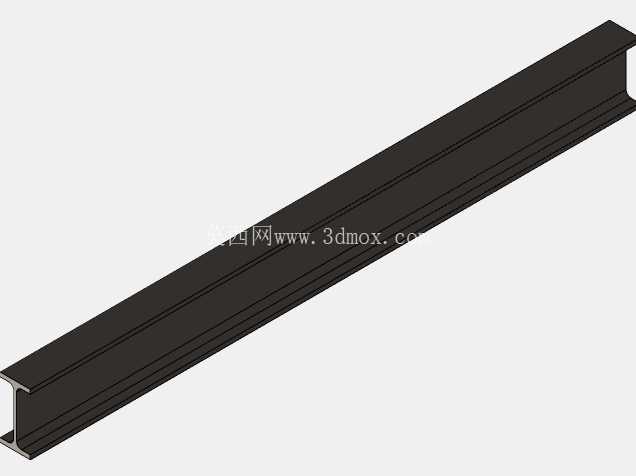

宽翼缘WF型钢梁结构三维设计

　　宽翼缘WF梁作为钢结构承重体系里的常用型材构件，在工业厂房主体承重、大跨度设备支撑框架、重型设备安装基座、输变电设备配套承重结构等场景中应用十分广泛，这类构件的截面特性决定了其在强轴方向具备优异的抗弯承载能力，相比普通工字钢，翼缘更宽、侧向刚度更大，很多不需要额外设置侧向支撑的承重场景都会优先选用该类截面。在做这类构件的三维建模时，首先要明确截面的核心参数边界：翼缘宽度、腹板高度、翼缘厚度、腹板厚度这几个核心尺寸直接决定构件的截面模量与惯性矩，建模过程中需要严格对应型钢截面的标准参数，不能随意调整翼缘与腹板的过渡圆角，这个位置的应力集中系数在后续有限元校核中是关键影响因素，很多新手建模时容易忽略过渡圆弧，直接做直角拼接，会导致后续应力分析结果出现较大偏差。

　　从实际安装适配的角度来说，这类WF梁的端部连接设计是建模时需要重点考量的部分，不同的连接形式对应不同的端部处理方式：如果是采用高强螺栓拼接，需要在翼缘和腹板对应位置预留标准螺栓孔位，孔位的边距、端距都要符合钢结构连接的规范要求，不能出现孔位距构件边缘过近导致局部承压不足的问题；如果是焊接连接，端部需要根据对接构件的厚度预留合适的焊接坡口，坡口角度、钝边尺寸都要匹配现场焊接的工艺要求。在设备配套场景中，比如变压器安装的承重梁结构，这类宽翼缘梁的上翼缘表面需要保证足够的平面度，因为设备安装时的调平基准会直接依托梁的上表面，如果翼缘平面度偏差过大，后续设备安装时需要额外增加大量调平垫片，不仅增加施工成本，还会影响整体结构的受力均匀性。建模过程中，构件的长度方向尺寸需要结合实际跨度预留安装间隙，通常梁端与支撑立柱的连接位置会预留几毫米的安装调节余量，避免现场安装时因为构件加工误差或者土建基础的偏差导致梁无法就位。从结构受力的设计思路来看，宽翼缘梁的截面设计是把更多的材料分布在远离中性轴的翼缘位置，这样在相同截面积的情况下能获得更大的截面惯性矩，提升抗弯承载效率，相比同重量的普通工字钢，宽翼缘梁的弱轴回转半径更大，在构件平面外的稳定性能更优，很多时候可以省去平面外的侧向支撑构件，简化整体结构的设计。

　　在做三维装配校验的时候，需要重点核对梁与相邻构件的干涉情况：比如梁下翼缘是否会和下方布置的管线、桥架发生空间冲突，梁腹板位置如果需要预留设备穿管孔洞，孔洞的位置要避开梁的剪力最大区域，同时孔洞周边需要根据受力情况做加劲肋补强，避免开孔位置出现应力集中导致构件局部失稳。另外，这类钢梁的表面处理在建模时也需要做对应的结构预留，比如如果采用热浸镀锌防腐，构件的端部和封闭截面位置需要预留镀锌工艺的排气、流锌孔，这些细节虽然不影响主体结构的受力，但会直接影响后续加工制造的可行性，很多设计人员在建模时忽略这些工艺孔，会导致工厂加工时额外修改设计，耽误项目进度。

　　在重型设备的基座设计中，宽翼缘梁经常会组合成箱型或者格构式的承重框架，这时候梁与梁之间的连接节点需要做专门的加强设计，节点处的加劲肋布置要对应传力路径，保证荷载能够顺畅传递，避免节点位置出现应力突变。从安装边界的角度来说，梁的支撑长度需要满足最小支撑长度要求，不管是搁置在混凝土牛腿上还是连接在钢柱上，支撑面的接触长度不能过小，否则会导致局部承压应力超过材料的强度设计值，出现局部压溃的问题。建模时还要考虑构件的运输与吊装边界，单根梁的长度如果过长，需要结合运输车辆的限长、现场吊装设备的吊重能力做分段设计，分段位置要选在弯矩较小的位置，同时拼接节点的设计要保证等强连接，不能让拼接位置成为整个构件的受力薄弱点。
