弹簧式塑料夹持固定夹结构设计

这类弹簧夹持夹在日常工装夹持、小件临时固定场景中应用十分广泛，从木工加工时的板材临时定位、电子装配工位的线路板固定，到喷涂作业时的工件悬挂、模型制作中的零件粘接定位，都能看到这类夹持件的身影。不同于大型液压或气动夹紧机构，这类手动弹簧夹依靠自身扭簧提供持续夹紧力，无需外接动力源，单手即可完成开合操作，适配多场景下的快速装夹需求，尤其适合小批量、多工位的零散固定作业。

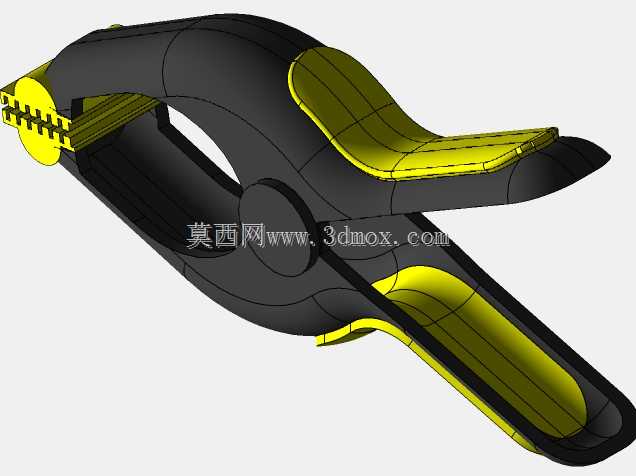

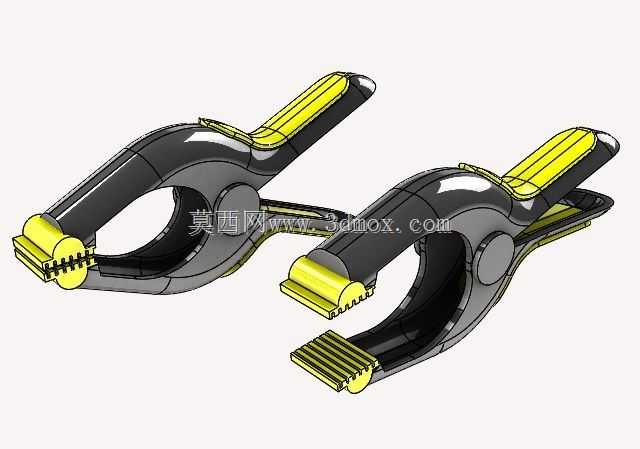

从功能特性来看，这款夹持夹的钳口做了带齿纹的加宽接触设计，齿纹方向与夹持施力方向垂直，能够在夹持光滑表面时增大静摩擦力，避免工件滑脱，同时加宽的钳口接触面可以分散夹持压力，减少对软质工件表面的压痕损伤，适配木材、塑料、薄金属片、纸质材料等多种材质的工件固定。手柄部分做了贴合手型的弧形过渡，表面设置的防滑凸棱能够提升握持时的摩擦力，长时间操作也不易出现手部打滑的情况，手柄与钳身的铰接位置做了限位结构，能够控制最大开合角度，避免弹簧过度拉伸出现塑性变形，延长整体使用寿命。

设计过程中，扭簧的选型与安装位布局是核心要点，扭簧的线径、圈数、有效扭转角度直接决定了夹持力的大小，既要保证足够的夹紧力防止工件脱落，又要避免夹持力过大导致单手操作费力，同时扭簧的安装槽需要做防脱限位，保证反复开合过程中弹簧不会从铰接位脱出。钳身主体采用工程塑料注塑成型的结构设计，在保证结构强度的前提下降低整体重量，钳口与手柄的受力位置做了局部加厚处理，抵消夹持时的应力集中，避免长期使用出现开裂变形。铰接轴采用金属嵌件设计，相比纯塑料铰接结构，能够大幅提升铰接位置的耐磨性能，减少反复开合带来的磨损间隙，保证钳口的对中精度。

从安装与使用边界来看，这款夹持夹属于手持式手动工具，无需额外固定安装，最大开合角度适配厚度在40mm以内的工件夹持，整体长度控制在150mm左右，单手握持尺寸适中，既可以在开放工位直接手持操作，也可以配合固定座将夹身固定在工作台面，作为小型工位夹具使用。钳身尾部的挂孔设计，方便作业结束后悬挂收纳，减少工位空间占用。需要注意的是，这类塑料弹簧夹不适合夹持高温工件，也不适合作为长期承重的固定结构，仅适用于临时定位、轻载夹持的作业场景，在夹持表面精度要求极高的工件时，可以在钳口位置粘贴软质垫层，进一步避免夹痕损伤。
