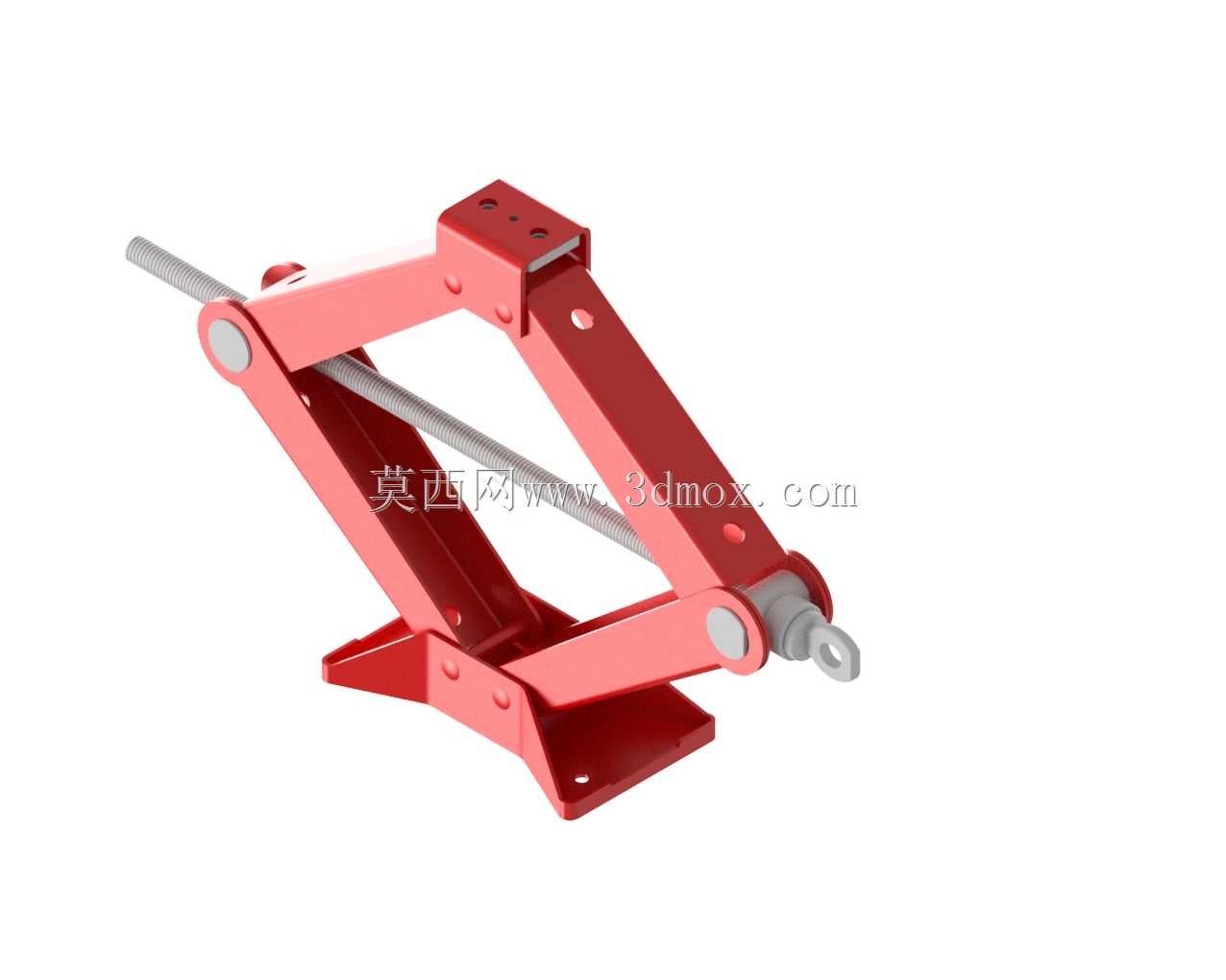

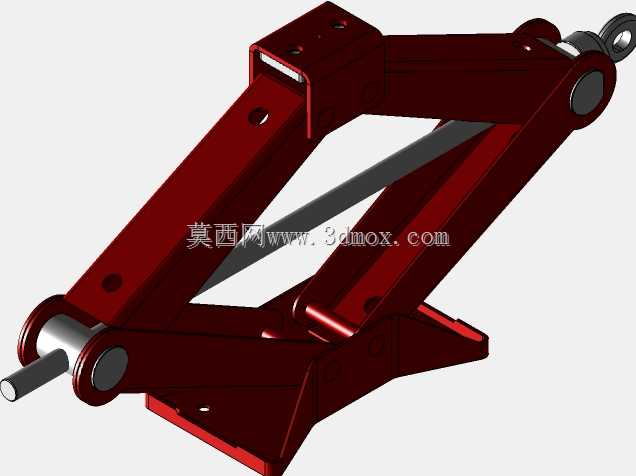

车载剪式起重支撑装置结构设计

这款剪式顶升支撑装置，是面向乘用车日常维保场景开发的便携起重工具，核心应用场景覆盖私家车主自行更换备胎、汽修门店小型车辆底盘检修、户外自驾应急车辆脱困等场景，相比传统立式液压千斤顶，其折叠后扁平的结构形态更适配乘用车后备箱备胎槽的收纳空间，不会占用过多储物容积，日常随车携带无额外负担。从实际用途来看，该装置额定承载负载为1000kg，完全适配普通家用轿车、小型SUV的单侧车身顶升需求，操作时仅需配套普通棘轮扳手转动横向丝杆，即可通过剪臂的收拢与展开实现平稳升降，无需额外复杂动力源，即便没有专业汽修经验的使用者，也能快速掌握操作逻辑完成顶升作业。在功能特性设计上，该装置采用对称式双剪臂铰接结构，上下支撑面均做了加宽防滑处理，底部支撑脚带有外翻的折边结构，接触地面时可增大受力面积，避免在松软铺装路面或非硬化地面出现下陷侧翻风险；顶部支撑托台开设了定位卡槽，顶升时可精准卡入车辆底盘指定的顶升支撑位，防止作业过程中支撑点滑脱引发安全事故；横向传动丝杆采用梯形螺纹设计，具备良好的自锁性能，当顶升到达指定高度后，即便撤去外部操作力，剪臂结构也不会自行回落，可长时间保持稳定支撑状态，为底盘检修、轮胎更换作业提供可靠的安全保障。从设计思路层面，该装置全程围绕便携、安全、易操作三个核心维度展开，整体结构没有冗余的外置部件，所有铰接点均采用内嵌式销轴连接，避免日常存放、携带过程中钩挂其他物品；剪臂主体采用冲压成型的高强度钢板弯折而成，在保证结构强度满足额定负载要求的前提下，尽可能削减板材多余厚度，控制整体自重，方便单人搬运操作；丝杆两端的铰接座做了加厚处理，可承受顶升过程中产生的横向剪切力，避免长期使用后出现铰接位变形导致升降卡滞。在外形尺寸与安装边界上，该装置完全收拢状态下整体高度较低，可轻松放入绝大多数乘用车后备箱的备胎储物格内，与随车工具、备胎共同收纳；完全展开后的最大顶升高度可满足普通家用轿车轮胎完全离地的作业需求，最低收拢高度可适配底盘较低的轿跑车型，无需额外垫高即可伸入车辆底盘下方的顶升位置；整体横向宽度在展开作业时不会超出车辆侧边的安全范围，作业过程中不会对车身侧裙、底边护板造成剐蹭损伤，铰接转动部位预留了充足的活动间隙，升降过程中剪臂不会出现运动干涉，操作过程顺滑无卡顿。
