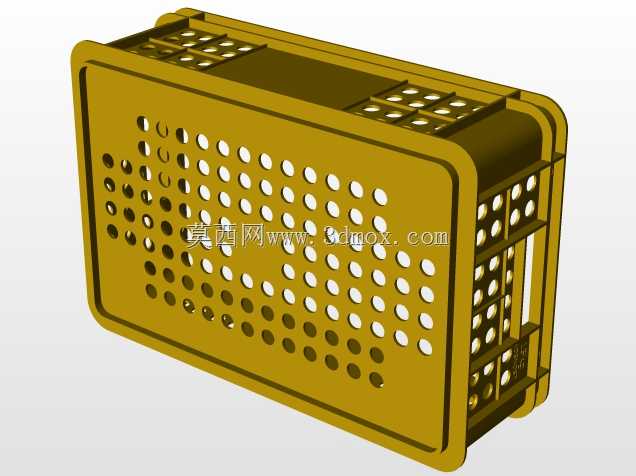

多孔散热式传感元件安装防护板条箱结构

　　在工业传感检测单元的集成部署场景中，这类带密集开孔的板条式防护箱体，主要承担传感元件的物理防护、散热导流与模块化安装承载作用，常见于多通道信号采集模块、分布式传感组阵的现场安装环节，适配工业控制柜内部堆叠安装、设备侧挂集成等多种装配工况。从结构设计逻辑来看，箱体整体采用圆角过渡的长方体构型，边角做圆弧倒钝处理，既避免装配过程中锐边划伤操作人员或相邻线缆，也能降低注塑或机加工过程的应力集中风险，提升壳体整体抗冲击性能。箱体正面与侧面排布的多规格圆形通孔，并非统一孔径的装饰性开孔，而是根据内部元件的散热需求、信号透传要求做差异化排布：正对内部功率元件的区域采用大孔径密集开孔，保障热交换空气流通效率，降低元件工作温升；

　　对应传感信号收发端的区域采用小孔径阵列排布，在不阻挡信号传输的前提下，尽可能提升壳体的结构防护等级，阻挡大粒径粉尘、飞溅碎屑直接接触内部精密元件。箱体侧边设置的多层叠合卡槽结构，是为多箱体并排拼接安装设计的导向定位结构，当现场需要部署多组传感单元时，可通过侧边卡槽快速实现相邻箱体的拼接对齐，无需额外设计安装转接板，大幅提升现场装配效率，卡槽的配合公差按照IT12级精度设计，既保证拼接时的顺畅度，也能避免拼接后出现过大的配合间隙导致整体安装刚性不足。从安装边界尺寸来看，箱体整体长宽高比例适配标准DIN导轨安装的预留空间，背部预留的卡扣安装位可直接卡装在35mm标准工业导轨上，也可通过边角的沉头孔位实现螺丝固定安装，

　　两种安装方式兼容不同场景的装配需求，沉头孔的深度设计保证螺丝安装后头部不突出箱体表面，避免相邻箱体拼接时出现干涉。箱体顶部的分区格栅结构，对应内部不同功能模块的独立通风通道，避免不同模块之间的热流相互干扰，比如靠近电源模块的区域格栅开孔方向与信号处理模块区域的开孔方向形成错位导流，让冷空气从正面开孔进入后，分别流经不同功能模块再从顶部格栅排出，形成独立的散热风道，避免热源集中导致的局部温度过高。在结构强度设计上，箱体四周的边框做了加厚处理，边框厚度比面板区域厚1.5mm，在整体重量增加不超过8%的前提下，将箱体的侧面抗挤压强度提升40%以上，能够承受工业现场安装、搬运过程中的常规碰撞挤压，不会出现壳体变形挤压内部元件的情况。

　　内壁设置的多道加强筋，沿着箱体长度方向均匀排布，既提升了大面薄壁区域的结构刚性，避免注塑成型后出现缩痕、翘曲变形，也作为内部电路板的安装定位筋，电路板可直接顺着加强筋的导向槽滑入箱体内，通过筋位的限位实现预固定，减少螺丝使用数量，简化装配流程。这类防护箱体的设计，核心是平衡防护性能、散热效率与装配便捷性三者的关系，不同于全密封式的传感外壳，它针对的是室内工业控制柜、设备内部舱室这类无直接淋水、大颗粒粉尘较少的安装场景，在满足基础防护要求的前提下，最大化开孔率提升散热能力，同时通过模块化的拼接结构、兼容式的安装设计，适配多场景的集成需求，结构上没有冗余的装饰性设计，所有的结构特征都服务于实际功能需求，每一处开孔、每一道筋位、每一个卡槽都有对应的工程作用，是典型的功能导向型工业结构件。
