Kennedy-KSJ010剪式车载起重支撑装置

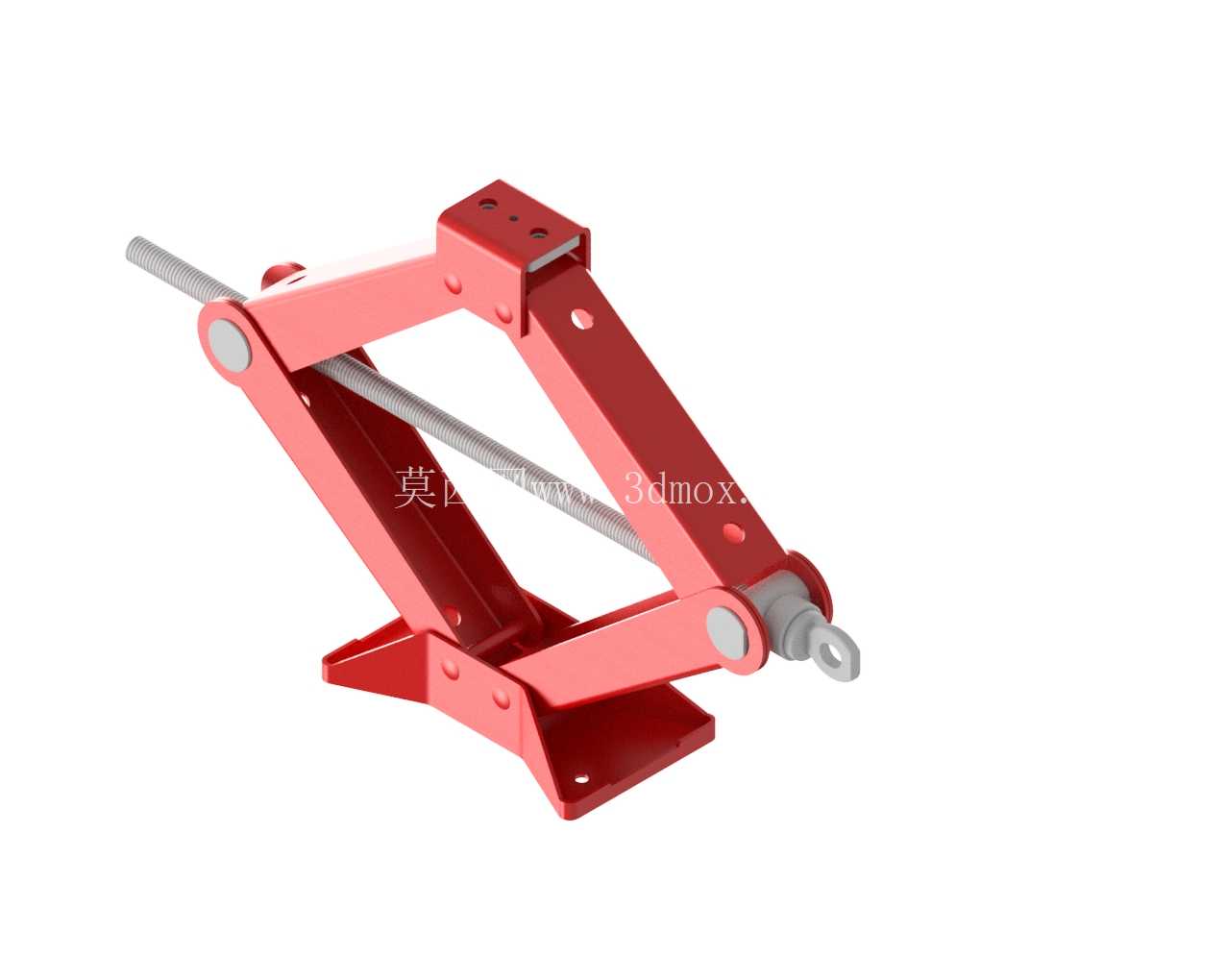

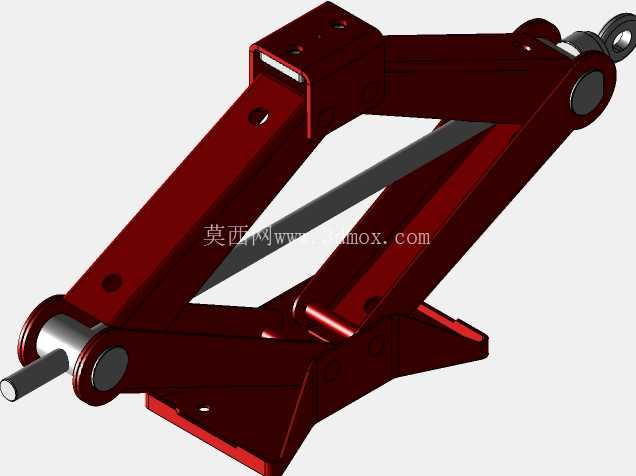

日常汽修场景里，更换轮胎、底盘检修作业时，剪式千斤顶是最常见的便携顶升工具，这款Kennedy-KSJ010额定负载1000kg的剪式结构顶升装置，适配多数家用小型乘用车的车载应急需求，也可用于小型设备安装时的低位调平支撑。从结构设计逻辑来看，剪式千斤顶采用菱形铰接连杆架构，核心受力点集中在四组铰接销轴与上下支撑座的连接位置，建模时特意对铰接孔位做了公差配合预留，销轴与连杆孔采用H8/f7间隙配合，保证连杆转动时无卡滞，同时避免间隙过大导致顶升过程中出现侧向晃动。上下支撑面做了防滑压纹设计，底部支撑座加宽了接地面积，在平整硬质路面上接地比压控制在合理范围，不会出现顶升时底座下陷的问题，顶部支撑头做了弧度适配，刚好卡入多数乘用车底盘的指定顶升加强筋位置，避免顶升时滑脱损伤底盘钣金。

传动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，同时具备一定的自锁性能，当顶升到位停止转动摇杆时，螺纹副的自锁角度可以保证负载不会自行回落，不需要额外添加锁止机构，简化了整体结构。摇杆连接端做了快拆式挂环设计，不用时可以将摇杆拆下收纳，减少整体存放占用空间，车载存放时可以直接放入后备箱工具槽，不会和其他工具发生磕碰。

从建模的细节处理来看，所有钣金折弯处都做了R2的圆角过渡，避免应力集中，连杆主体采用4mm厚钢板冲压成型，每侧连杆都做了翻边加强处理，在不增加整体板材厚度的前提下提升了连杆的抗弯截面模量，1000kg额定负载下，连杆最大形变控制在0.2mm以内，满足使用刚度要求。铰接销轴采用台阶轴设计，两端加装轴用挡圈限位，防止作业过程中销轴脱出，同时销轴表面做了淬火处理，表面硬度达到HRC40-45，长期反复转动磨损量极小，提升整体使用寿命。

实际使用场景中，这款剪式千斤顶的最低闭合高度为110mm，最高顶升高度为380mm，这个行程范围刚好覆盖家用轿车从空载轮胎接地到轮胎完全离地的顶升需求，不需要额外加装垫块。安装边界方面，底座的外形尺寸为180mm*120mm，存放时整体折叠后的厚度仅为60mm，重量控制在3.2kg左右，单人手持操作无负担，转动摇杆的输入扭矩控制在15N·m以内，普通成年男性不需要加接延长杆就可以轻松顶起额定负载。

设计过程中特意规避了传统剪式千斤顶容易出现的偏载问题，四组连杆的铰接孔位做了同轴度公差约束，装配后上下支撑面始终保持平行，顶升过程中不会出现侧向分力，避免顶起后车辆出现偏移。螺纹传动副的位置做了居中布置，顶升力均匀传递到两侧连杆，不会出现单侧连杆受力过大的情况，表面喷涂采用红色防锈漆，一方面是提升户外存放的防锈能力，另一方面高饱和度的红色在光线不好的汽修场景下更容易被识别，避免作业时误碰。

对于三维建模从业者来说，这个模型的铰接运动副设置完全按照实际装配关系搭建，可以直接做运动仿真，模拟从最低闭合到最高顶升的全行程动作，检查各部件在运动过程中是否存在干涉，尤其是螺纹传动部分的螺旋配合，可以直观展示梯形螺纹的传动过程，对于理解剪式机构的力放大原理有很好的参考作用。在做设备选型参考时，这个模型的尺寸参数完全按照实物1:1还原，可以直接导入装配场景，验证顶升作业时的空间是否足够，比如在做汽修工位布局、车载工具收纳空间设计时，可以直接调用该模型做干涉检查，不需要重新测绘尺寸。

不同于液压式千斤顶，剪式结构不存在密封件老化漏油的问题，长期存放也不会出现泄压回落的情况，作为车载应急工具可靠性更高，日常维护只需要定期在螺纹副和铰接销轴位置涂抹少量润滑脂，就可以保证操作顺畅，没有复杂的维护要求。结构上没有易损的密封元件，正常使用情况下故障率极低，即使在低温环境下也不会像液压千斤顶那样出现液压油黏度上升导致顶升费力的问题，适配不同地域的使用环境。
