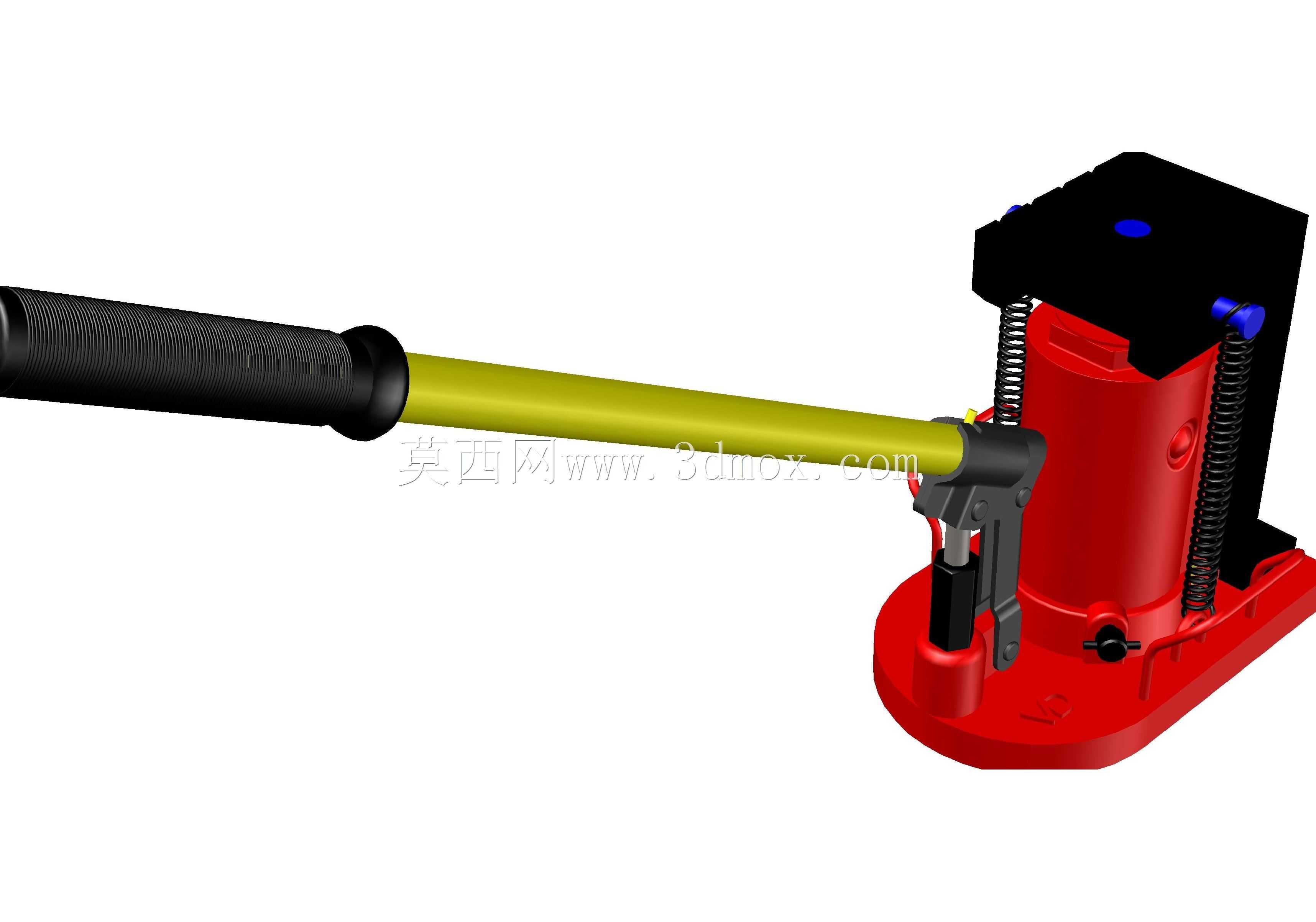

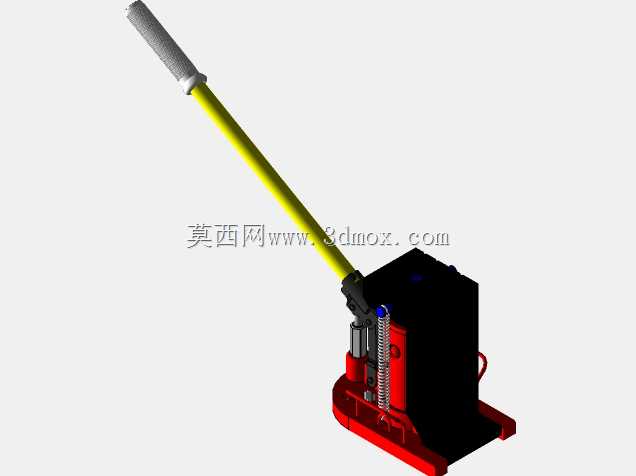

液压前束千斤顶结构设计展示

在商用车维保、重型车辆底盘调校的作业场景里，这类带前束调整功能的液压千斤顶，是底盘维修工位上替代普通立式千斤顶的专用作业装备，区别于常规仅具备顶升功能的液压千斤顶，它在顶升承载的基础上，集成了车轮前束参数调整的辅助支撑功能，作业时无需额外搭配转角盘或独立调整支架，单人即可完成重型车辆前轮定位相关的顶升与调整作业。从结构设计逻辑来看，整体采用一体式铸钢底座作为承载基础，底座的接地轮廓做了加宽切角处理，在非硬化地面作业时能分散接地压强，避免顶升过程中底座下陷引发的安全风险，底座上预留的两个弹簧复位腔，对称布置在主油缸两侧，泄压时能带动顶升托台平稳回落，不会出现单侧卡滞的偏载问题。主油缸采用单作用柱塞式结构，手动压杆的铰接点做了偏心优化，压杆的握持段包覆防滑绝缘套，长力臂设计能降低手动打压的操作力，在额定载荷范围内，单次打压的顶升行程控制在合理区间，避免快速顶升带来的冲击，压杆与泵体之间的铰接销轴做了渗碳处理，高频往复打压时不会出现销轴磨损松旷的问题。顶部的承载托台做了可微调的横向滑移结构，这也是实现前束调整功能的核心设计，托台与顶升柱塞之间预留了横向滑动间隙，配合侧面的锁紧旋钮，能在车辆顶升到位后，微调车轮的横向位置，配合前束测量工具完成参数校准，托台表面的防滑齿纹能卡住车辆底盘的指定支撑位，避免顶升过程中出现滑移。从安装与作业边界来看，该千斤顶的最低顶升高度适配多数重型货车、客车的底盘离地间隙，最大顶升行程能覆盖轮胎拆卸、底盘螺栓拆装的作业空间需求，整体外形尺寸控制在手动液压工具的可搬运范围内，底座的重心与主油缸轴线重合，带载移动时不会出现重心偏移。液压回路里集成了单向阀与溢流保护结构，当载荷超过额定承载上限时，溢流阀会自动泄压，避免超载荷引发的油缸损坏或结构变形，泄压旋钮布置在泵体侧面，操作时无需探入设备底部，带防滑纹的旋钮设计戴劳保手套也能轻松操作。在实际作业中，这类设备常布置在汽修车间的四轮定位工位、户外车辆应急维修点位，相比普通立式千斤顶，它减少了前束调整时的额外工装配置，顶升过程的稳定性更适配带横向力的调整作业，不会因为横向微调的作用力出现顶升失稳的问题。
