充电式手持锂电电钻外观结构设计

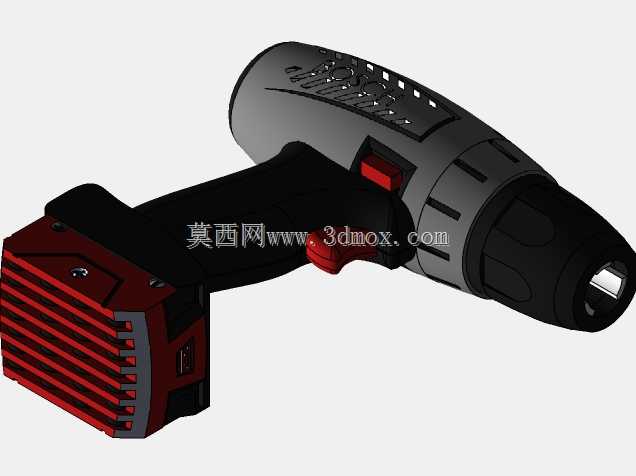

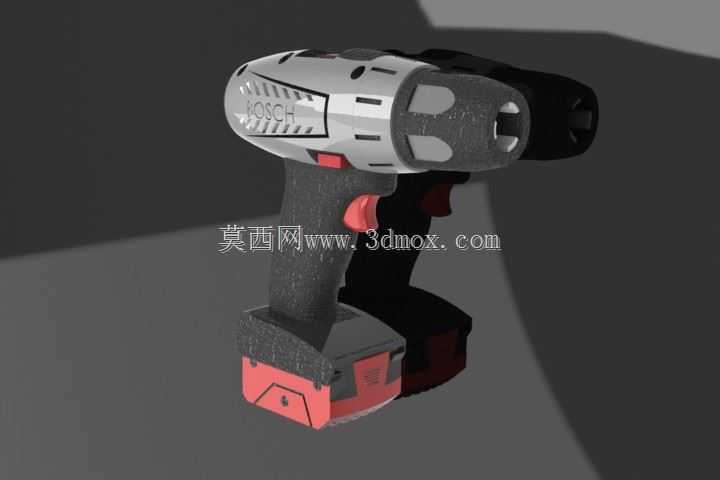

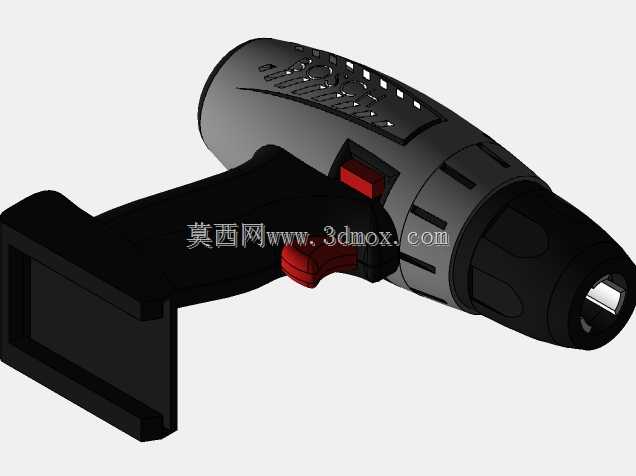

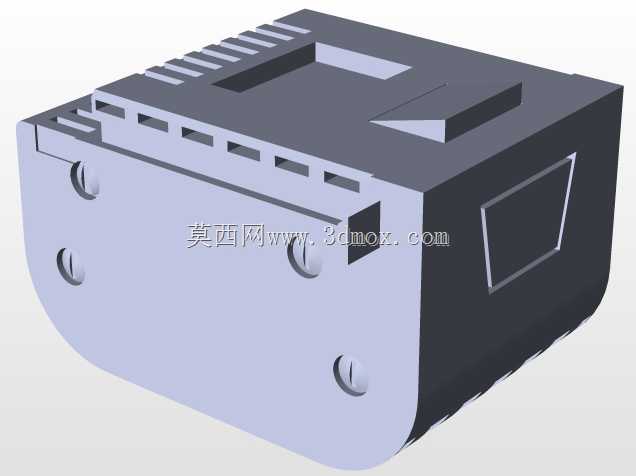

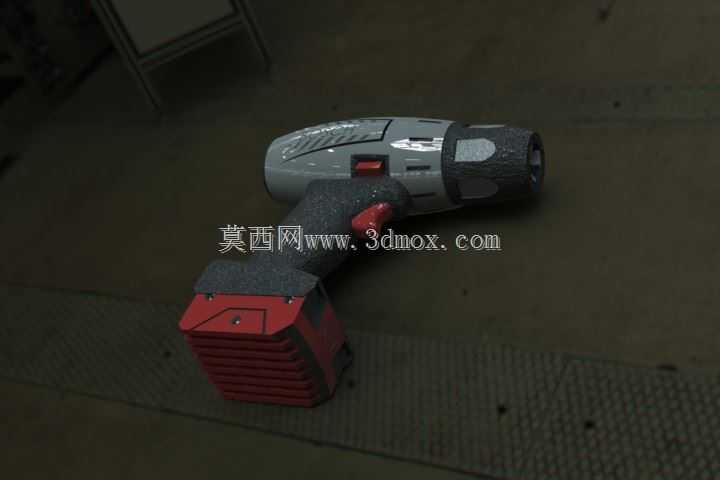

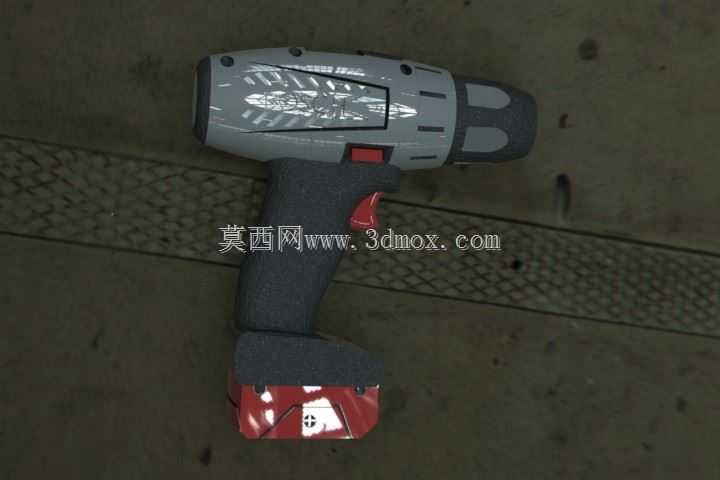

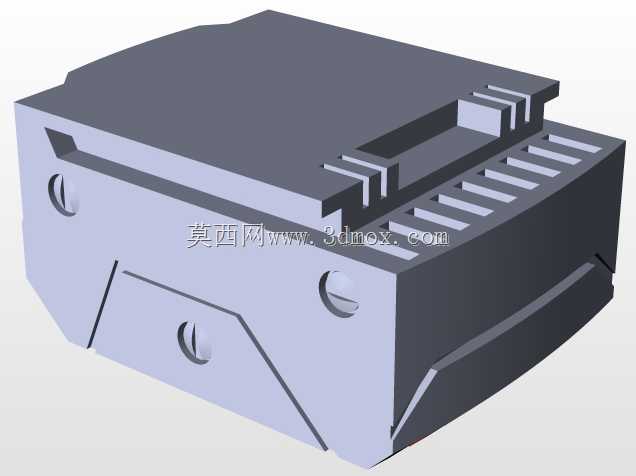

这款充电式手持锂电电钻的三维设计，围绕家装维修、小型加工、户外无电源作业等核心应用场景展开，可覆盖木质板材钻孔、金属薄板扩孔、瓷砖墙面打眼、紧固件拆装等常见作业需求，是家装施工人员、设备维保人员、DIY手工爱好者日常作业的核心手持工具。设计过程中优先考量手持作业的握持舒适度与操作平衡性，整体采用枪式结构布局，将握持手柄设置在机身中下部，电池包集成在手柄底端，让整机重心落在握持区域中心位置，长时间单手握持作业不易产生肌肉酸胀感，有效降低高空作业、仰角作业时的脱手风险。手柄表面做了防滑纹理包覆设计，贴合手掌自然弯曲的弧度，即使佩戴劳保手套操作也能获得稳定的握持摩擦力，触发开关设置在手柄前端食指自然放置的位置，开关行程做了线性阻尼设计，可通过按压深度精准调节输出转速，适配不同材质的钻孔进给需求。机身头部的钻夹头采用同轴度优化设计，保证钻头装夹后的径向跳动量控制在合理范围内，避免钻孔过程中出现偏孔、钻头崩断的问题，夹头周边做了加厚防撞结构，在靠近墙面、柜体等狭窄空间作业时，可避免机身外壳直接磕碰硬质表面造成损坏。机身侧面设置了正反转切换拨杆与扭矩调节环，拨杆位置刚好在拇指可触碰的范围内，无需换手即可快速切换螺丝拆装、钻孔作业的旋转方向，扭矩调节环标注了清晰的档位刻度，可根据紧固件规格、工件材质调整输出扭矩，防止扭矩过大拧花螺丝头或者钻穿薄壁工件。底端的电池包采用快拆卡扣结构，按下卡扣即可快速更换备用电池，电池包外壳做了多道横向加强筋设计，既可以提升电池外壳的抗摔抗冲击性能，也能增加放置时的摩擦力，避免随手放置在倾斜台面时滑落。整机外形尺寸充分考虑狭窄空间作业需求，机身长度控制在单手握持可灵活转动的范围内，头部直径做了收窄设计，可伸入柜体内部、龙骨间隙等狭小空间完成作业，安装边界上预留了批头、钻头的装夹余量，适配常规规格的六角柄批头与圆柄钻头，无需额外转换夹头即可快速更换作业附件。机身外壳的分模线做了隐藏式设计，既提升了外观的整体质感，也能避免作业过程中粉尘、水渍顺着分模缝隙进入机身内部，提升工具在多尘、潮湿作业环境下的使用寿命。
