EROWA夹具定位锁紧组件结构设计

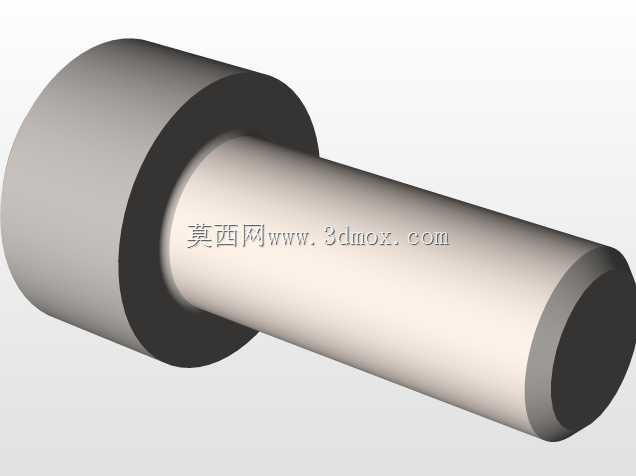

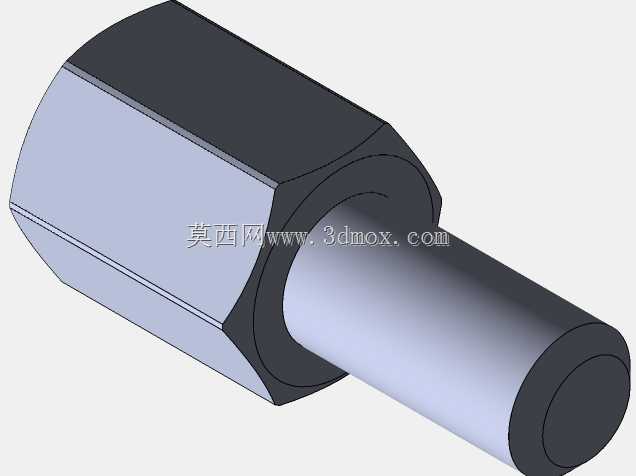

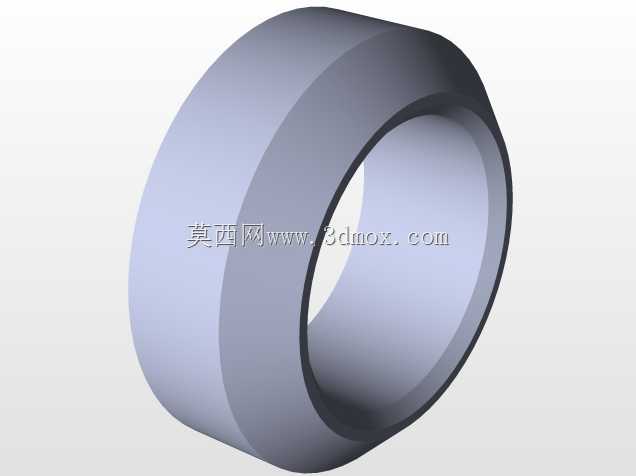

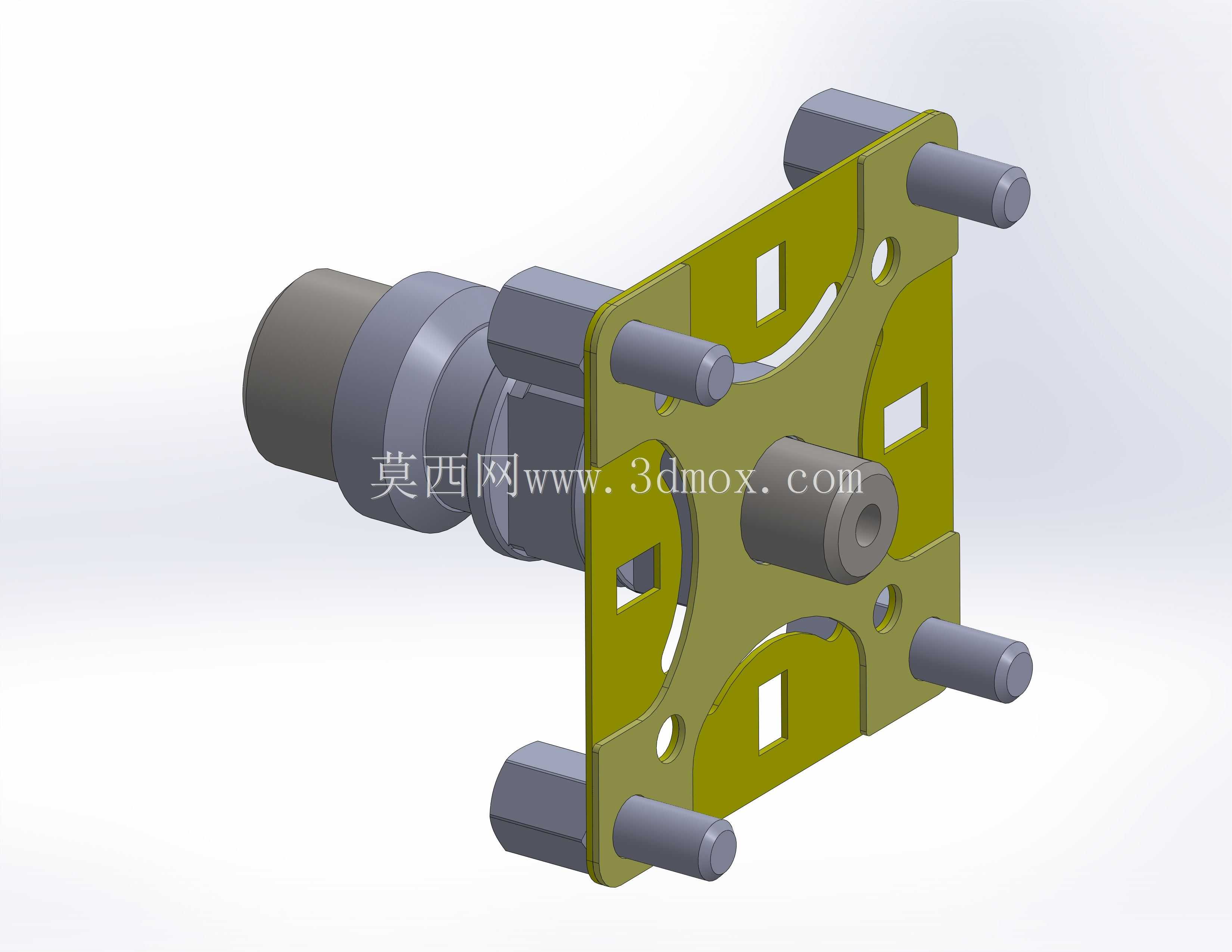

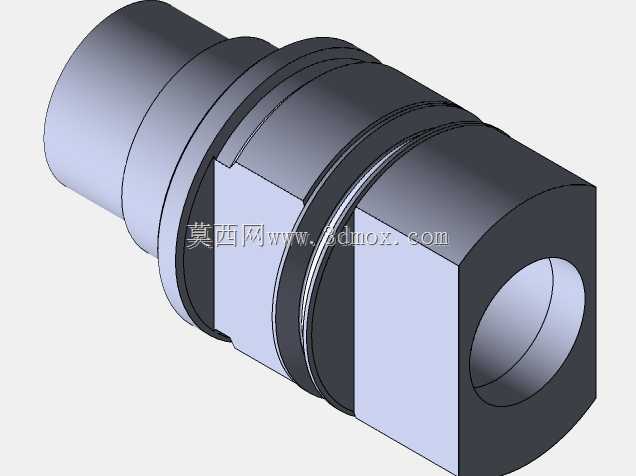

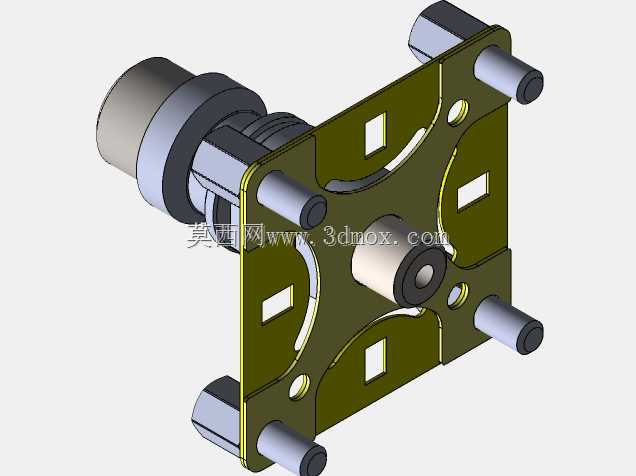

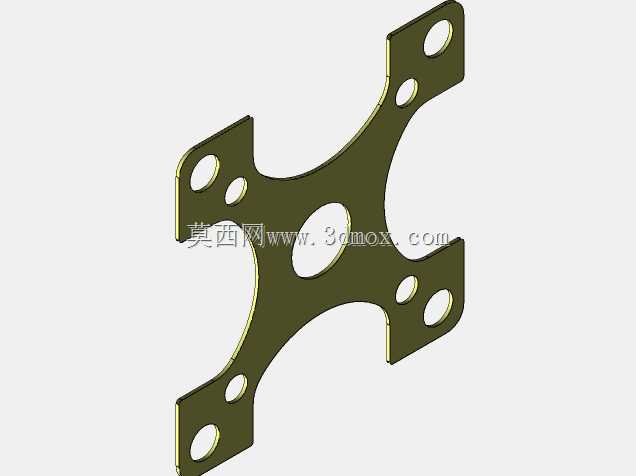

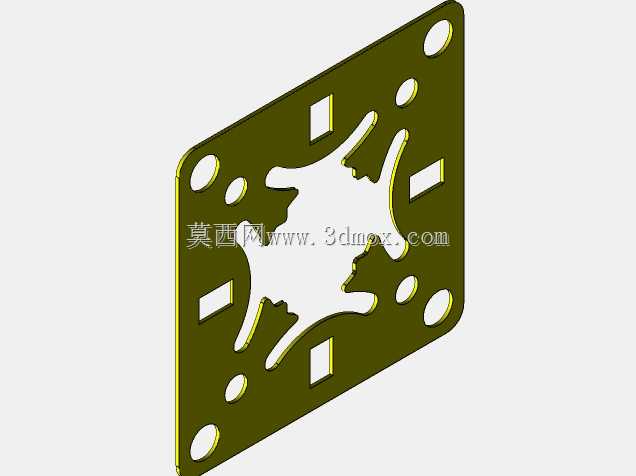

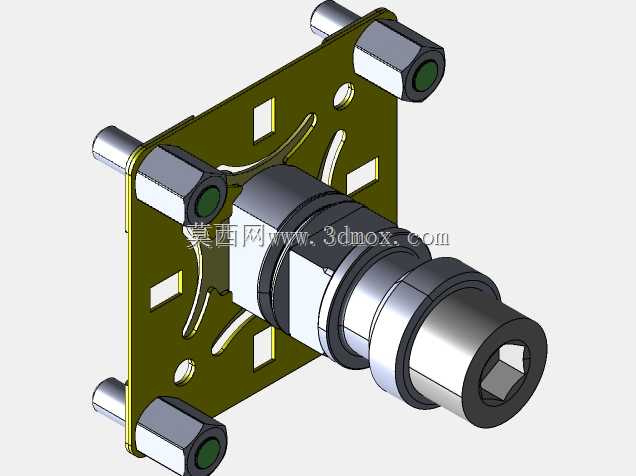

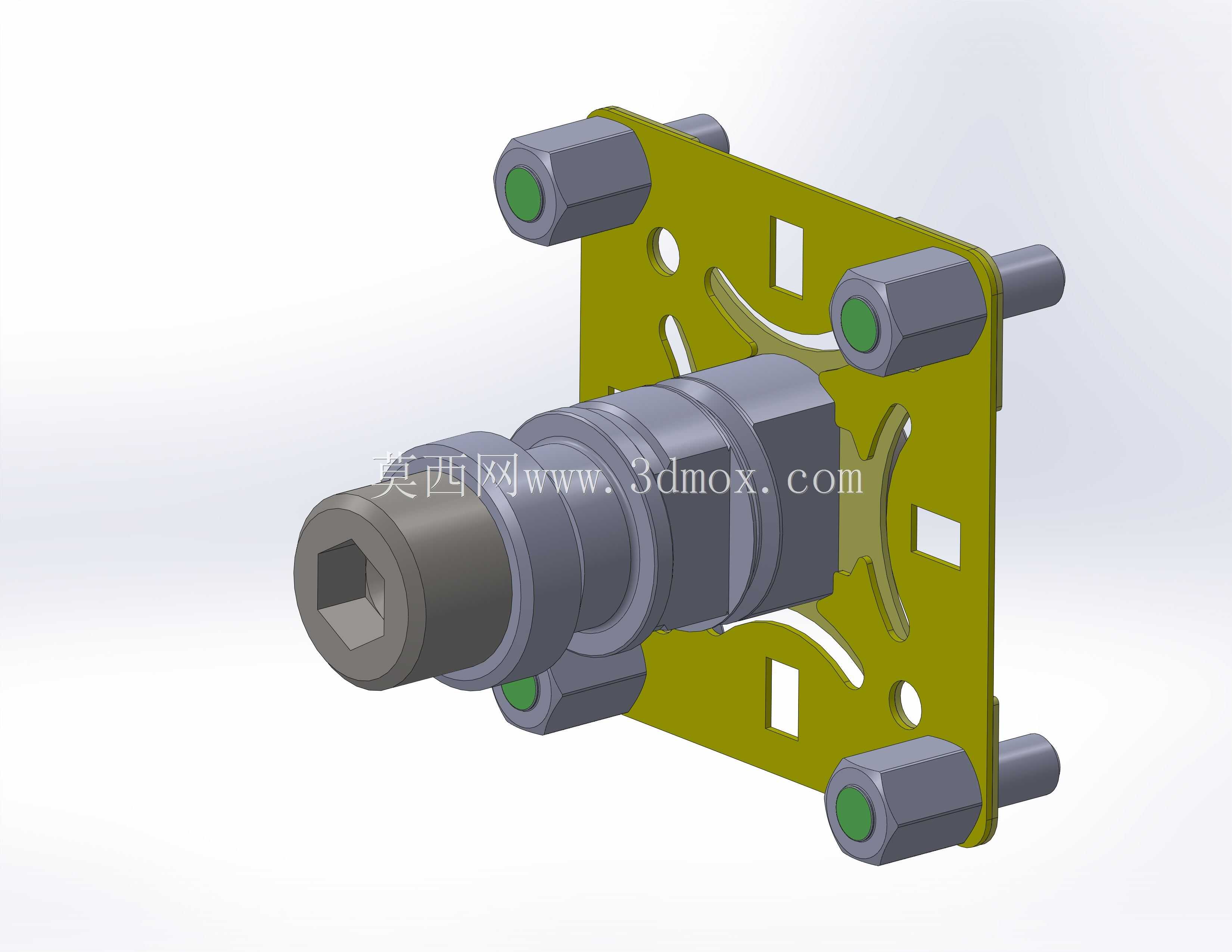

这套定位锁紧组件是面向精密机加工、电加工场景设计的快换工装核心部件，主要用于加工中心、慢走丝、电火花设备的工件快速换装与重复定位环节，能将传统换装找正的时间压缩到原有流程的十分之一以内，适配多品种小批量的精密零件加工场景，在模具制造、精密五金零件批量加工领域应用广泛。从结构设计来看，组件采用基准板加锁紧主轴的分体式布局，黄色安装基准板上开设了多组定位槽与安装孔，既可以通过四个角的锁紧螺柱完成与机床工作台或者卡盘底座的固定，也能通过板身的镂空槽实现减重与排屑，避免加工过程中切屑堆积在定位面影响重复定位精度。前端的锁紧主轴采用内六角驱动的锁紧结构，主轴内部集成了钢珠锁紧机构，当内六角扳手驱动芯轴轴向移动时，周向分布的锁紧钢珠会向外撑开，与配套夹具的定位内孔完成涨紧锁紧，配合基准板上的定位销实现微米级的重复定位。设计过程中充分考虑了安装边界的适配性，基准板的安装孔位完全兼容标准EROWA夹具的安装接口，四个锁紧螺柱的伸出长度经过严格核算，既保证锁紧时的螺纹啮合长度满足受力要求，又不会因为螺柱过长干涉下方工作台的T型槽或者其他安装部件。锁紧主轴的轴向尺寸经过反复校核，保证锁紧行程控制在合理区间，既不会因为行程过小导致锁紧力不足，也不会因为行程过大造成内部机构的过度磨损。基准板上的镂空结构并非随意开设，每一处弧形槽与方槽的位置都经过受力仿真验证，在保证整体刚性满足切削受力要求的前提下，尽可能降低组件自身重量，减少换装时的操作负担，同时槽口的边缘都做了倒角处理，避免清理切屑时划伤操作人员。锁紧螺柱端部的绿色密封垫采用耐油橡胶材质，能够阻挡切削液与切屑进入螺纹配合间隙，长期使用也不会出现螺纹卡滞的问题。整套组件的配合公差经过严格分配，定位面的平面度、主轴与基准板的垂直度都控制在微米级，能够保证换装后的重复定位精度稳定在0.002mm以内，完全满足精密加工的定位要求。在实际使用中，这套组件可以搭配不同规格的工件夹持座，完成电极、小型精密零件的快速换装，操作人员不需要每次换装都重新打表找正，只需要将夹持座对准定位接口扳动锁紧机构即可完成装夹，大幅降低了设备的待机时间，提升了精密加工设备的综合利用率。
