金属板材渐进式切割折弯冲压模具

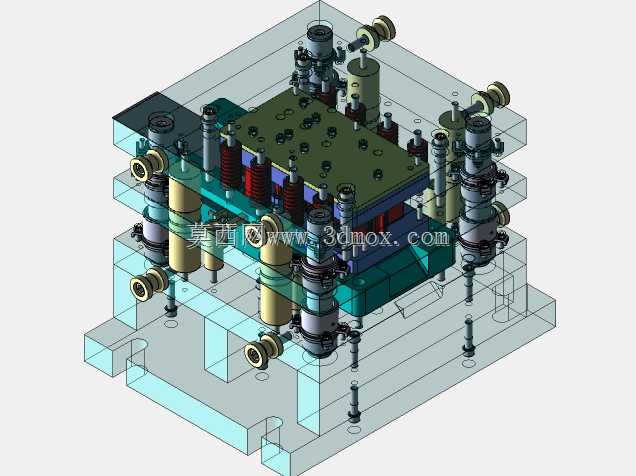

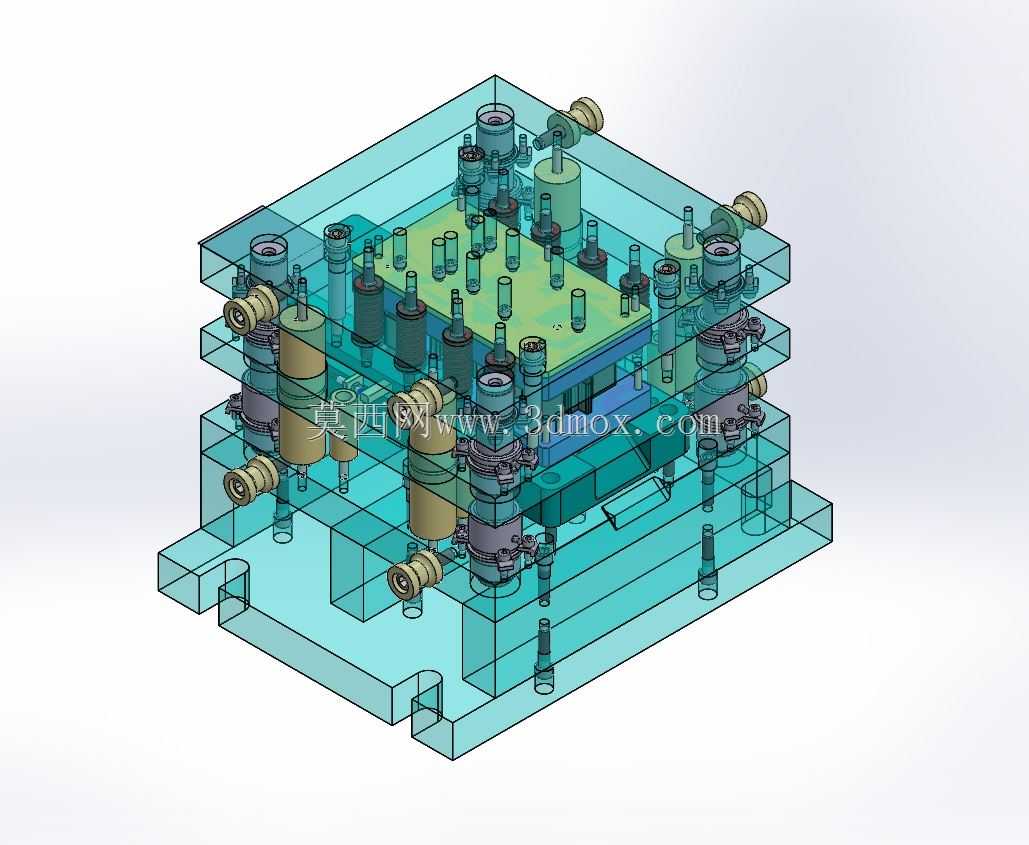

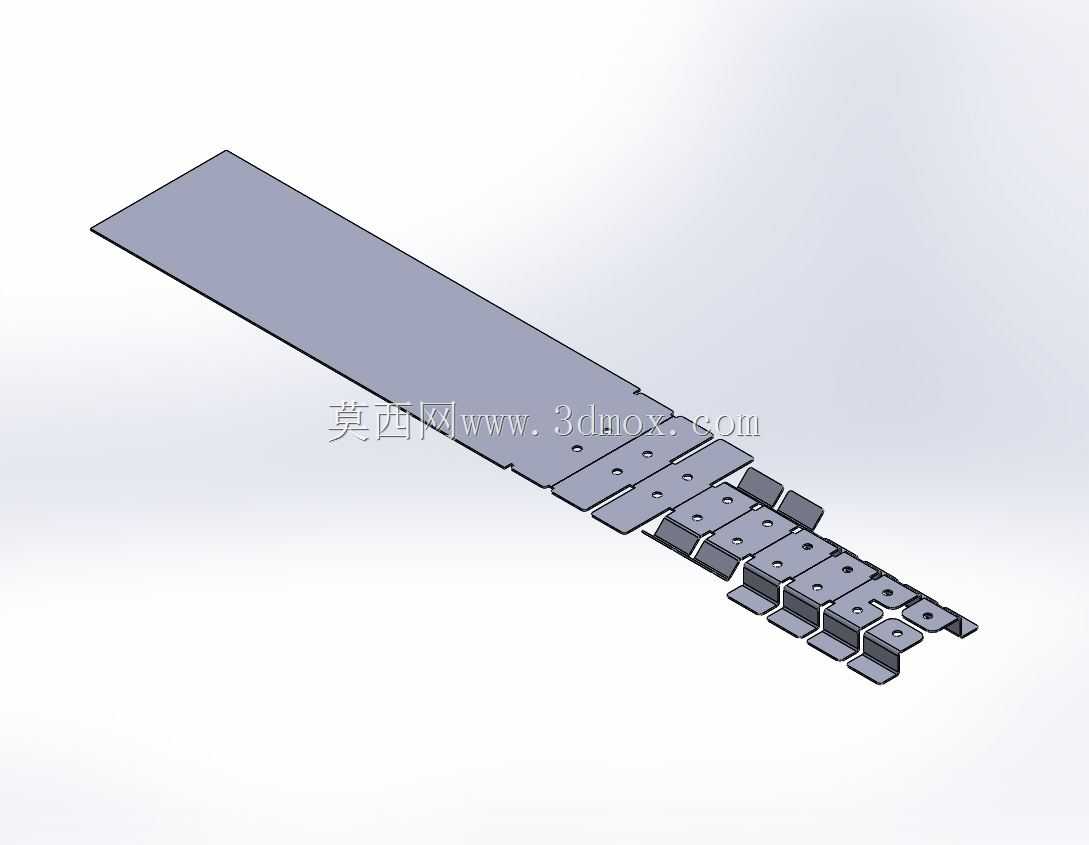

这套冲压模具主要应用于金属板材连续冲压加工场景，适配家电、五金、汽车零部件等领域的薄板件批量生产环节，可在单台压力机的单次行程内，完成带料的多工序连续加工，无需人工周转半成品，能大幅提升薄板冲压件的生产效率与加工一致性。模具整体采用多层板叠装结构，从上到下依次设置上模座、上垫板、凸模固定板、卸料板、凹模板、下模座等核心功能层，各层板件通过精密导柱导套实现合模导向，导向组件搭配独立润滑结构，可长期承受高速往复冲压的侧向载荷，保证上下模对位精度控制在微米级，避免冲裁毛刺、折弯偏移等加工缺陷。模具集成了冲裁、折弯、成型、送料定位等多组功能工位，带料从模具前端送入后，依次通过初始定位孔冲裁工位完成工艺定位孔加工，后续工位依托定位销实现带料的精准步距送进，依次完成外形轮廓冲切、局部折弯成型、加强筋压型、成品件与废料分离等工序，最终从模具末端输出成型工件，废料则通过下模座预留的落料孔统一排出，适配自动化送料线的连续生产需求。设计过程中针对不同工位的受力特性做了差异化结构优化：冲裁工位的凸模采用快换式固定结构，搭配硬质合金镶块凹模，刃口磨损后可快速更换无需拆解整模，大幅缩短设备停机维护时间；折弯工位设置了可调式限位块，可根据板材厚度差异微调折弯深度，适配不同料厚的加工需求，保证折弯角度的一致性；卸料板采用独立弹性卸料结构，搭配多组等距布置的矩形弹簧与氮气弹簧，提供均匀稳定的卸料力，避免带料在开模过程中出现变形、卡料等问题。模具的安装边界适配常规开式、闭式机械压力机的工作台面尺寸，上模柄采用标准规格设计，可直接与压力机滑块连接固定，上下模座预留了标准T型槽安装位与压板固定空间，无需额外加工适配板即可完成现场装夹，模座内部预留了气路、油路通道，可外接自动送料、误送检测、自动润滑等辅助装置，适配不同自动化程度的冲压生产线需求。整体结构经过受力仿真验证，各模板厚度、导柱间距、弹簧排布均经过载荷校核，可承受每分钟上百次的连续冲压载荷，长期运行无结构变形、精度流失问题，能稳定满足大批量金属冲压件的生产加工需求。
